- •Оптоэлектроникаға кіріспе
- •Талшықты оптикаға кіріспе
- •Оптикалық электрониканың ерекшеліктері
- •Оптоэлектрониканың даму тарихы
- •1.4. Оптоэлектронды элементті базаның қазіргі уақыттағы күйі
- •1.5.Оптоэлектронды құрылғылар индекацияларын белгілеу жүйесі
- •1.6. Фотоқабылдағыш құрылғылардың және оптрондардың белгілеу жүйесі
- •Оптоэлектрониканың физикалық негіздері
- •2.1. Фотометриялық және энергетикалық сипаттамалардың айырмашылықтары
- •2.2. Оптикалық сәулеленудің фотометриялық сипаттамалары
- •2.2.1. Көріну функциясы және оның электромагнитті толқын ұзындығынан тәуелділігі
- •2.1 Кесте
- •2.2.2. Дененің бұрышы, жарықтық ағын және жарықтың механикалық эквиваленті
- •2.2.3. Жарық күші (IV)
- •2.2.4. Беттің жарықтануы (е)
- •2.3. Сурет. Жарықтануды анықтау
- •2.2.5. Жарықтылық заңы
- •2.2.6. Сәулеленетін беттін жарықтылығы (м)
- •2.2.7. Жарық беттің ашықтығы (l)
- •2.2.8. Ламберт заңы
- •2.2.9. Жарықтық экспозиция (Нv)
- •2.2. Кесте
- •2.3.1. Энергетикалық экспозиция (Не)
- •2.6. Сурет. Адам көзінің сезгіштігінің спектралды сипаттамасы
- •2.5. Колометриялық параметрлер
- •2.6. Оптикалық сәулеленудің когеренттілігі.
- •2.6.1. Монохроматты электромагнитті толқын
- •2.6.2. Электромагнитті толқындардың сәулеленуінің ультракүлгін, корінетін жарық және инфрақызыл диапазондардағы ерекшеліктері
- •2.6.3. Оптикалық сәулеленудің реалды параметрлері мен τк және lк арасындағы өзара байланыс
- •2.7. Кванттық өткелдер және сәулеленетін өткелдердің ықтималдығы
- •2.7.1. Энергетикалық деңгейлер және кванттық өткелдер
- •2.7.2. Спонтанды өткелдер
- •2.7.3. Мәжбүрлі өткелдер
- •2.7.4. Эйнштейн коэффициенттері арасындағы қатынастар
- •2.7.5. Релаксациялық ауысулар
- •2.8. Спектрлік сызық кеңдігі
- •2.9. Электромагнитті өрістің күшеюі үшін мәжбүрлі ауысуларды қолдану
- •2.10. Шалаөткізгіштердегі сәулелену генерациясының механизмі
- •2.12.Сурет. Р-n-ауысудағы тасымалдаушылардың рекомбинациясы
- •2.11. Тік зоналы және тік зоналы емес шалаөткізгіштер
- •2.3. Кесте
- •2.12. Сыртқы кванттық шығыс және сәулелену шығыны
- •2.13. Гетероструктуралар негізіндегі сәуле шығаршыштар
- •2.14. Қатты денелердегі жарықтың жұтылуы
- •2.15. Өткелдер типтері және сәулеленуші шалаөткізгіш құрылымының сипаттамасы.
- •2.16. Оптикалық сәулеленудің параметрлері
- •Оптикалық толқынжүргізгіштер (волноводы)
- •3.1.Сынудың абсолютті көрсеткіші
- •3.2. Жарықтың сыну және шағылу заңдары
- •3.2.1.Жалпы мәліметтер
- •3.2.2. Жарықтың екі орта шекарасынан толық ішкі шағылысу шарты
- •3.3. Планарлық симметриялық оптикалық толқынжүргізгіштің конструкциясы
- •3.4. Гаусс-Хенхен эффектісі
- •3.5. Планарлы толқынжүргізгіш үшін көлденең резонанс шарты
- •3.6. Оптикалық сәулелену модасы
- •3.7. Цилиндрлік диэлектрлік толқынжүргізгіштің - стеклоталшықтың (св) конструкциясы
- •3.8. Стеклоталшықтың номиналды сандық апертурасы
- •3.9. Стеклоталшықта φ және γ бұрыштарының квантталуы
- •3.10. Стеклоталшықтағы импульсті сигналдарды кеңейту
- •3.10.1. Жарықтық шоқтың таралуына негізделген импульстік оптикалық сигналды кеңейту
- •3.10.2. Материалды дисперсияға негізделген импульсті оптикалық сигналды кеңейту
- •3.11. Градиентті жарықтыталшықтар қасиеттері
- •3.11.1. Жарықтықталшықтағы жарық рефракциясы
- •3.14. Сыну көрсеткішінің тербелмелі өзгеру ортасынжағы жарық рефракциясы
- •3.11.2. Градиентті стеклоталшықтар модаралық дисперсияны төмендету әдісі ретінде
- •3.12. Жарықтық толқынның е өрісінің электрлік компонеттерінің стационарлық толқынды теңдеуі және оның шешімі.
- •3.13. Шыныталшық бойымен тарала алатын мод-тың шекті саны.
- •Шыныталшықтағы оптикалық сигналдардың шығын түрлері
- •Материалдық дисперсияға сәйкес шығындар
- •Шыныталшықтыдағы рэлелік жарық таралуымен байланысқан шығындар
- •Шыны талшықтыда он гидроқышқыл топта болумен шартталған шығындар
- •3.27 Сурет сөну коэффициенті
- •3.30 Сурет периодтты екіеселі микроторлы бейнеде
- •4,1 Сурет шығарылатын жарықтың жіңізшке спектрлі диапазон жиілі.
- •4.2 Сурет светадиодтың сәуле шығару 4.3 сурет светодиодтың қосылуы
- •4.4 Сурет Светодиодтың вас 4.5 сурет вас түзу бағыттарының тиым салынған зонада қолданылатын материалдар айырмашылығы
- •4.6 Сурет спектральді диапазон және максималды фотосезгіш шалаөткізгіш материал структурасы
- •4.7 Сурет мезгілдік диаграмма
- •4.8 Сурет жарықтың тоқ(а) пен кернеуге (б)байланысы
- •Светодиодтардың құрылымы
- •4.6 Сурет
- •Светодиод қозуының негізгі схемалары
- •4.10 Суретте светодиод қозуының негізгі схемасы
- •Жарық диод түрлерін таңдау(выбор типа светодиода)
- •Жарық диодын таңдау негізі
- •4.11 Сурет
- •Светодиодтың электрлік моделі
- •Светодиодтардың инфроқызыл сәуле шығаруы
- •Ақ харық пен үлкен жарық көзі бар светодиодтар
- •4.14 Сурет ақ жарықтың алынуы 4.14 сурет сары люминаформен қапталған көк светадиод арқылы ақ жарықтың алынуы
- •Когерентті сәуле шығару құралдары
- •5.1 Сурет лазердегі кванттық ауысу
- •Лазердің құрылымды схемасы
- •Кристалды диэлектрик негізіндегі лазерлер
- •5.3 Сурет 5.4 сурет рубинді лазер схемасы
- •Сұйықтық лазері
- •5.6 Сурет
- •Газды лазерлер
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы инжекция монолазері
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы гетероструктурамен
- •Талшықты -Оптикалық күшейткiштер және лазерлер
- •Талшықты лазерлер
- •Негiзде талшықты лазерлер мәжбүр Комбинациялық шашырату
- •Сәулелену диодтары үшiн талшықты- оптикалық жүйелер
- •Лазер және жарық диодтарының Салыстырмалы сипаттамасы
- •Сурет қабылдағыш қалыптары мінездеме, параметрлері
- •Сурет қабылдағыш мінездемелері
- •Сурет қабылдағыштың параметрлері
- •Сурет қабылдағыш параметрлері сияқты оптопар элементі
- •Көз өзгеше құрамды фотоқабылдағыш есебінде
- •Фотоқабылдағыштардың шулық параметрлері
- •Фотоқабылдағыштардың электрлік моделдері
- •Фотоқабылдағыштардың шулы моделдері
- •Шоттки фотодиодтары
- •Гетероқұрылымды фотодиодтар
- •Лавинді фотодиодтар
- •Фототранзисторлар
- •Фототиристорлар
- •Фоторезисторлар
- •Фоторезистордың негізгі сипаттамалары мен параметрлері
- •Заряд байланысы бар құрал – қабылдағыш фотоқұралдар
- •Пиротехникалық фотоқабылдағыштар
- •7 Тарау оптрондар
- •Оптрондардың жұмыс істеу принципі және құрылғысы
- •Оптронның структуралық схемасы
- •Оптрондардың параметрлері және классификациясы
- •Оптронның электрлік моделі
- •Резисторлық оптопарлар
- •Диодты оптопарлар
- •Транзисторлы оптопарлар
- •Тиристорлы оптопарлар
- •Динамикалық таралу эффектісі негізіндегі ұяшықтар(дт-ұяшықтары)
- •Твист-эффект негізіндегі ұяшықтар
- •8.1.3.Твист эффектісі негізіндегі ұяшықтар
- •8.1.4.Жки(сұыйқкристалды индикатор) негізгі типтері және параметрлері
- •Ск индикаторды қосу схемасы
- •Көпразрядты индикатормен басқару схемасы
- •Электролюминесценттік индикаторлар(эли)
- •Эли құрылғысы және оның жұмыс істеу принципі
- •Эли параметрлері мен типтері
- •Эли қосу схемалары
- •Плазмлы панельдер және олардың негізіндегі құрылғылар
- •Электрохромды индикаторлар
- •8.5. Индикаторлық құрылғылар арқылы ақпараттың бейнеленуі
- •Оптоэлектрондық құрылғылардың қолданылуы
- •Оптоэлектрондық генераторлардың жұмыс істеу принципі және құрылғылар.
- •Блокинг-генертаор
- •Сызықты өзерілмелі кернеу генераторы
- •9.2 Сурет.Сызықты өзгермелі кернеу оптронды генераторы.
- •Вин көпірлі генетраор
- •9.3 Сурет Вин көпірлі оптоэлектронды генератор схемасы.
- •Оптоэлектронды құрылғылардың аналогты кілттерде және регуляторларда қолданылуы.
- •9.4 Сурет Оптрондардың аналогты құрылғыларда қолданылу мысалы
- •Логикалық функцияларды орындау үшін оптрондардың қолданылуы
- •9.8 Сурет Операцияны орындауға арналған оптрондық логикалық элементтер;
- •Оптрондардың электрорадиокомпоненттердің аналогы ретінде қолданылуы
- •Оптоэлектрондық күшейткіштердің жұмыс істеу принипі мен құрылғысы
- •9.9 Сурет
- •Оптоэлектронды сандық кілттердің құрылғысы және жұмыс істеу принципі
- •9.11 Сурет
- •Оптоэлектронды құрылғылардың жоғары қуатты құрылғыларды басқару мен жоғары кернеуді өлшеу үшін қолданылуы
- •Ақпаратты жазудағы оптикалық құрылғылардың жұмыс істеу принципі.
- •9.14 Сурет
- •Лазерлік-оптикалық ақпаратты оқудағы принцип
- •9.15Сурет
- •9.17 Сурет
- •Компакт дискіден ақпараттың ойнауы мен сандық оптикалық жазудың принципі
- •Компакт-диск құрылғысы
- •Компакт-дискке жазу
- •Штампталғаннан айырмашылығы.
- •Дисктердің маркировкасы
- •Қарағандағы пайдалану уақыты
- •Компакт-дискілердің жасалынуы мен тиражированиесі.
- •Компакт-дисктердің ойналуы
- •9.18 Сурет
- •Cd дағы дыбыстық сигналдардың параметрлері
- •Джиттер
- •Оптоэлектронды сенсорлы жүйелер адамның электрондық техникамен әрекеттесуі
- •9.21 Сурет
- •9.26 Сурет
- •Опто-волоконды байланыс жүйесі
- •Жалпы мағлұмат
- •Оптоталшықты жүйелер таралуы
- •Оптоталшықты жүйелер таралуы классификациясы
- •Оптоталшықты таралу жүйелерінің схемалары
- •10.2 Сурет
- •Оптикалық таратқыштар
- •10.3 Сурет
- •10.4 Сурет
- •10.5 Сурет
- •10.6 Сурет
- •Опто-волоконды байланс жүйесінің қабылдағыштары
- •Оптикалық сәулелену қабылдағыштары
- •10.7 Сурет
- •10.9 Сурет
- •Қабылдайтын оптоэлектронды модульдер
- •10.10 Сурет
- •Сандық опто-волокондық байланыс жүйесі
- •10.11 Сурет
- •10.12 Сурет
- •10.13 Сурет
- •Аналогты талшықты -оптикалық байланыс жүйелері
- •Смартлинк негізіндегі “Ақылды” байланыстырғыштар.
- •10.7.1. Смартлинктің техникалық шешімдері
- •Өздігінен құрылатын компьютерлер
- •Оптоталшықты нейроинтерфейстер
- •Мүмкіндік желілері үшін талшықты-оптикалық технологиялар.
- •Жалпы мәліметтер
- •10.8.2 Мүмкіндік желілерінін әлемдік дамуынын үрдістері
- •10.8.3 Оптикалық мүмкіндік желілерінін технологиялары
- •Оптикалық мүмкіндік желілерінің категориялары
- •10.8.5 FttBusiness- бизнес үшін талшық
- •10.8.6. Ftth – үйге арналған талшық
- •10.8.7. Fttb – көп пәтерлі үй үшін талшық
- •10.8.8. Ауылдық аймаққа арналған талшық
- •Нанофотониканың физикалық негіздері
- •11.1.Нанофотоникаға кіріспе
- •11.2. Төменгі өлшемді объектілердің классификациясы
- •11.3. Жартылайөткізгіштердегі кванттық эффект
- •11.4. Наноматериалдардың оптикалық ерекшеліктері
- •11.4.2 Металдық нанокластерлердің оптикалық қасиеттері
- •11.4.3. Шалаөткізгішті нанокластерлердің оптикалық қаси
- •11.4.4.Фотонды нанокристалдар
- •11.4.5. Квантты шұңқырлардың оптикалық қасиеттері
- •11.4.6. Кванттық нүктелердің оптикалық қасиеттері
- •11.5. Лазерлер жасалуында квантты- өлшемдік эффектерді қолдану
- •12.1. Жалпы түсінік
- •12.2. Наноэлектронды лазерлер
- •12.2.1. Горизонталды резонаторлары бар наноэлетроникалы лазерлер
- •12.2.2 Вертикальды резонаторлары бар наноэлектронды лазерлер
- •12,6 Сурет. , кезінжегі лвр-2 ватт-амперлік сипаттамалары
- •12,7 Сурет. Лвр-1 вольт-амперлік сипаттамалары:
- •12.2.3.Оптикалық модуляторлар
- •12.3. 12.3.1. Наноэлектронды құрылғылар және сұйық кристаллды негіздегі жүйелер
- •12.3.2.Электрооптикалық модулятор
- •12.3.3 Жарық клапанды модулятор
- •12.3.4. Жалпақ теледидарлар, дисплей және видеопроекторлардың жарық клапанды модуляторы
- •12.3.5. Кең қолданыстағы сұйық кристаллды дисплей.
- •12.4. Органикалық наноматериал негізіндегі тарататын құралдар
- •12.4.1. Жалпы мағлұматтар
- •12.4.2. Органикалық жарық диодтары
- •12.4.3. Органикалық жарық диодтарын алу технологиясы
- •12.4.4. Oled-дисплейде түрлі-түсті кескінді алу
- •12.4.5. Amoled транзисторлары орнына mems-кілттерін пайдалану
- •12.4.6. Органикалық жарық диодтары негізінде қондырғылар мен жүйелерді жасақтау жағдайы
- •12.5. Көміртекті талшықтар автоэмиссиясы негізіндегі жарық көздері
- •12.5.1. Жалпы мағлұматтар
- •12.5.2. Автоэлектронды эмиттерлі катодолюминесцентті дисплейлер
- •12.6. Фотоқабылдағыш наноэлектрондық құралдар
- •12.6.1. Квантты шұңқырлардағы фотоқабылдағыштар
- •12.6.2. Кванттық нүктелер негізіндегі фотоқабылдағыштар
- •12.32 Сурет. Фотоқабылдағыш құрылысы мен диодтың энергетикалық диаграммасы.
- •12.7. Кең қолданылатын фотоматрицалар
- •12.7.1. Жалпы мағлұмат
- •12.7.2. Матрицалар сипаттамасы
- •12.7.3. Қолдану технологиясы бойынша матрица түрлері
- •12.7.4. Фотоматрицаларда түрлі-түсті кескіндерді алу әдістері
- •12.8. Тізбекті жаймалы ұялы құрылғыларға арналған лазерлік микропроектор
- •12.9. Квантты нанотехнология және оның өнімі
- •12.9.1. Жалпы мағлұматтар
- •12.9.2. Кванттық компьютерлерді жасақтау
- •12.36 Сурет. Кк жұмысының структуралық схемасы
- •12.9.3. Кванттық криптография жоспарлары
12.7.2. Матрицалар сипаттамасы
Жарық сезімталдық, белгі/шу қатынасы және пиксельдің физикалық өлшемі өзара байланыста болады (бірдей технологиямен құрылған матрицалар үшін).
Пиксельдің физикалық өлшемі үлкен болған сайын, берілген сезімталдықта белгі/шу қатынасы жоғары болады немесе берілген белгі/шу қатынасында сезімталдық жоғары болады.
Матрицаның физикалық өлшемі және оның шешімі пиксель өлшемін біржақты анықтайды, ол кескін сапасының динамикалық диапазон (D) секілді ең маңызды сипаттамасын анықтайды. Сандық фотокамералар шығарушылар, әсіресе әуесқойлық фотокамералар, олар туралы ештеңе айта алмайды. Бірақ матрицалар қолданылатын өлшемдерде динамикалық диапазон жүзеге асырылмайтындығын есте ұстау қажет.
Белгі/шу қатынасы. Кез келген физикалық дене ғылымда флуктуация деп аталатын өздерінің орташа жағдайларына қатысты кейбір ауытқуларды жүзеге асырады. Осының салдарынан кез келген дененің әрбір қасиеті кейбір көлемде ауытқиды.Бұл фото қабылдағыштың қандай нәрсе екендігіне қарамастан, фото қабылдағыштың жарық сезімталдығы үшін де ақиқат нәрсе.
Қорытындысында белгі/шу қатынасы қандай да бір нақты мәнге ие бола алмайды, ал жағдайларға қарамастан өзгереді. Мысал ретінде кәдімгі фотопленканы қарастыруға болады, мұндағы бромды күмістің тұқымдары - фото тетіктер және олардың өлшемдері мен «сапасы» бір нүктеден екінші нүктеге дейін бақылаусыз өзгереді (фотоматериал дайындаушы тек өлшемдердің орташа мәндерін және орта мәндерден ауытқуларды ғана қамтамасыз ете алады, бірақ нақты позициялардағы өлшемнің нақты мәндерін емес). Осы жағдайларға байланысты, экспозициясыз шығарылған пленка өте кішкентай, бірақ нольден өзгеше қарауытуды көрсетеді, оны вуаль (перде) деп атайды. Сандық фотоаппарат матрицасында да осы құбылыс байқалады. Ол ақпаратты дұрыс қабылдауға және бейнелеуге кесел келтіретіндіктен ғылымда оны шу деп атайды. Бастапқы белгі құрылысын кескінмен дәл беру үшін белгі деңгейінің берілген құралға тиісті шу деңгейін басып түсуі қажет.
Сезімталдық. Матрицаларға қатысты «эквивалентті сезімталдық» термині қолданылады, біріншіден, матрицаның қолданылуына байланысты сезімталдықтың формалды мәні әртүрлі критерийлер бойынша түрлі әдістермен анықталуы мүмкін; екіншіден, белгіні ұқсас күшейтумен және сандық өңдеумен матрица сезімталдығын кең диапазонда өзгертуге болады
Сандық фотоаппараттардың эквивалентті сезімталдығы ISO 50...25 600
диапазонында өзгеруі мүмкін. Көпшілік фотоаппараттардың максимал сезімталдығы белгі/шу қатынасының 2...5 мәніне сәйкес келеді.

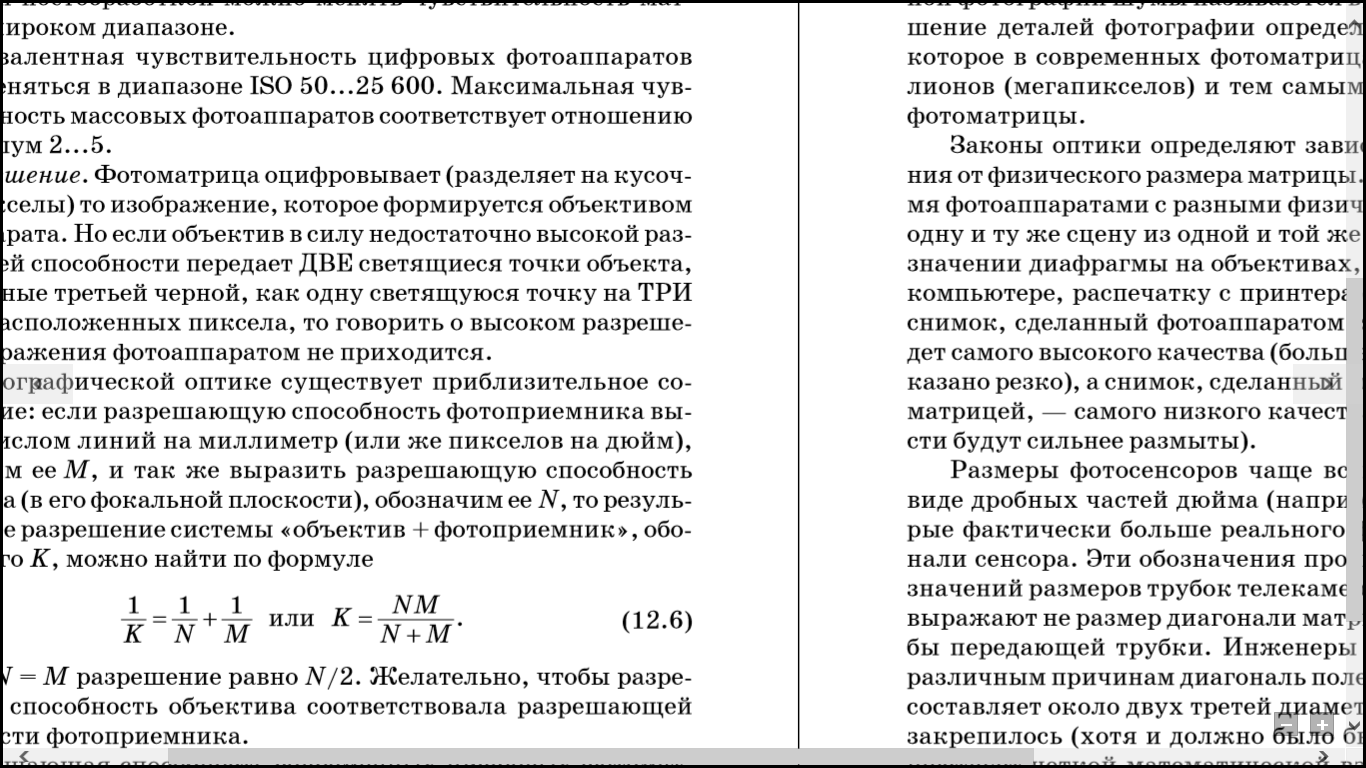

Шешу. Фотоматрица фотоаппарат объективімен құрылған кескінді сандық түрге айналдырады (пиксельдерді бөлшектерге бөледі). Бірақ егер де объектив жеткіліксіз жоғары шешу қабілеті салдарынан ҮШІНШІ қара нүктемен ажыратылған, объектінің жарқыраған ЕКІ нүктесін қатарынан орналасқан ҮШ пиксельдегі бір жарқыраған нүкте түрінде берсе, онда фотоаппараттың жоғары шешімді кескіні туралы сөз де болмауы тиіс. Фотографиялық оптикада жуық қатынас бар: егер фото қабылдағыштың шешу қабілетін миллиметрдегі сызық санымен (немесе дюймдегі пиксель санымен) көрсетіп,оны М деп белгілесек, және N деп белгілеп, дәл осылай объективтің (оның фокалды жазықтығында) шешу қабілетін көрсетсек, онда «объектив + фото қабылдағыш» жүйесінің шешу нәтижесін К деп белгілеп,
(12.6)
формуласы бойынша табуға болады. N = M болған кезде, шешу N/2 тең. Объективтің шешу қабілеті фото қабылдағыштың шешу қабілетіне сәйкес келгендігі дұрыс.
Қазіргі замнғы сандық фотоматрицалардың шешу қабілеті пиксель өлшемімен анықталады, ол 0,0025 –ден 0,0080 мм -ге дейін өзгереді, ал көптеген фотоматрицаларда 0,006 мм-ге тең. Егер араларында үшінші нүкте (жарық түспеген) болып, екі нүкте ерекшеленетін болса, онда шешу қабілеті екі пиксел қашықтыққа сәйкес келеді, яғни M = 1/2p, мұндағы р - пиксель өлшемі. Сандық фотоматрицалардың шешу қабілеті миллиметрге 200 сызықтан (веб-камералар мен ұялы телефондар), миллиметрге 70 сызықтан (ірі форматты сандық фотокамералар) құрайды.
Физикалық өлшем. Фотосенсорлардың физикалық өлшемдері пиксельдер санымен анықталады. Қазіргі заманғы матрицаларда әдетте 0,005...0,006 мм.Пиксель ірі болған сайын, оның ауданы мен оның жинайтын жарық саны да үлкен болады және оның жарық сезімталдығы жоғары, белгі/шу қатынасы көп болады (қарапайым фотосуреттерде шуды перде (вуаль) деп атайды). Фотосуреттер бөлшектерінің қажетті шешулерін пикселдердің жалпы саны анықтайды, олар қазіргі заманғы фотоматрицаларда ондаған миллиондаған мегапикселдерге жетеді және осылай фотоматрицалар өлшемдерін береді. Оптика заңдары кескін сапсының матрицаның физикалық өлшеміне байланысты екендігін анықтады. Егер бір көріністі бір нүктеден объективтегі диафрагмалардың бірдей мәнінде әртүрлі физикалық өлшемді матрицалы үш фотоаппаратпен суретке түсірсе, нәтижесін бірдей жағдайда (компьютер файлында, принтерден шығару арқылы) зерттесе, онда кіші матрицалы фотоаппаратпен түсірілген сурет ең жоғары сапалы болады (кадрдегі көп нәрселер қатты көрінеді), ал ең үлкен матрицалы фотоаппаратпен түсірілген сурет - ең төменгі сапада болады (дәл келтіру аумағынан қашықтағы көріністер қатты бұлдырланп тұрады). Фотосенсорлар өлшемі дюймнің бөлшекті бөліктері түрінде көрсетіледі (мысалы, 1/1,8, немесе 2/3), олар дәл айтқанда сенсор диагоналінің нақты физикалық өлшемінен көп болады.
Бұл белгілеулер 1950 жылдары қабылданған телекамералар түтіктері өлшемдерінің стандарт белгілерінен шығады. Олар матрица өлшемдерін өрнектемейді, ал түтікке берілген колбаның ішкі өлшемін білдіреді.
Инженерлер кескіннің пайдалы ауданының диагоналі әртүрлі себептермен түтік диаметрінің үштен екісіне жуық болатынын анықтады. Бұл анықтама (әлдеқашан ауыстырылуы қажеттілігіне қарамастан) бекітілген. Дюйммен өрнектелген сенсор «түрінің» оның нақты диагоналі ұзындығымен математикалық өзара әрекеттесуі дәл берілмеген. Алайда диагональ тип өлшемінің үштен екісін құрайды деп санауға болады.
