- •Оптоэлектроникаға кіріспе
- •Талшықты оптикаға кіріспе
- •Оптикалық электрониканың ерекшеліктері
- •Оптоэлектрониканың даму тарихы
- •1.4. Оптоэлектронды элементті базаның қазіргі уақыттағы күйі
- •1.5.Оптоэлектронды құрылғылар индекацияларын белгілеу жүйесі
- •1.6. Фотоқабылдағыш құрылғылардың және оптрондардың белгілеу жүйесі
- •Оптоэлектрониканың физикалық негіздері
- •2.1. Фотометриялық және энергетикалық сипаттамалардың айырмашылықтары
- •2.2. Оптикалық сәулеленудің фотометриялық сипаттамалары
- •2.2.1. Көріну функциясы және оның электромагнитті толқын ұзындығынан тәуелділігі
- •2.1 Кесте
- •2.2.2. Дененің бұрышы, жарықтық ағын және жарықтың механикалық эквиваленті
- •2.2.3. Жарық күші (IV)
- •2.2.4. Беттің жарықтануы (е)
- •2.3. Сурет. Жарықтануды анықтау
- •2.2.5. Жарықтылық заңы
- •2.2.6. Сәулеленетін беттін жарықтылығы (м)
- •2.2.7. Жарық беттің ашықтығы (l)
- •2.2.8. Ламберт заңы
- •2.2.9. Жарықтық экспозиция (Нv)
- •2.2. Кесте
- •2.3.1. Энергетикалық экспозиция (Не)
- •2.6. Сурет. Адам көзінің сезгіштігінің спектралды сипаттамасы
- •2.5. Колометриялық параметрлер
- •2.6. Оптикалық сәулеленудің когеренттілігі.
- •2.6.1. Монохроматты электромагнитті толқын
- •2.6.2. Электромагнитті толқындардың сәулеленуінің ультракүлгін, корінетін жарық және инфрақызыл диапазондардағы ерекшеліктері
- •2.6.3. Оптикалық сәулеленудің реалды параметрлері мен τк және lк арасындағы өзара байланыс
- •2.7. Кванттық өткелдер және сәулеленетін өткелдердің ықтималдығы
- •2.7.1. Энергетикалық деңгейлер және кванттық өткелдер
- •2.7.2. Спонтанды өткелдер
- •2.7.3. Мәжбүрлі өткелдер
- •2.7.4. Эйнштейн коэффициенттері арасындағы қатынастар
- •2.7.5. Релаксациялық ауысулар
- •2.8. Спектрлік сызық кеңдігі
- •2.9. Электромагнитті өрістің күшеюі үшін мәжбүрлі ауысуларды қолдану
- •2.10. Шалаөткізгіштердегі сәулелену генерациясының механизмі
- •2.12.Сурет. Р-n-ауысудағы тасымалдаушылардың рекомбинациясы
- •2.11. Тік зоналы және тік зоналы емес шалаөткізгіштер
- •2.3. Кесте
- •2.12. Сыртқы кванттық шығыс және сәулелену шығыны
- •2.13. Гетероструктуралар негізіндегі сәуле шығаршыштар
- •2.14. Қатты денелердегі жарықтың жұтылуы
- •2.15. Өткелдер типтері және сәулеленуші шалаөткізгіш құрылымының сипаттамасы.
- •2.16. Оптикалық сәулеленудің параметрлері
- •Оптикалық толқынжүргізгіштер (волноводы)
- •3.1.Сынудың абсолютті көрсеткіші
- •3.2. Жарықтың сыну және шағылу заңдары
- •3.2.1.Жалпы мәліметтер
- •3.2.2. Жарықтың екі орта шекарасынан толық ішкі шағылысу шарты
- •3.3. Планарлық симметриялық оптикалық толқынжүргізгіштің конструкциясы
- •3.4. Гаусс-Хенхен эффектісі
- •3.5. Планарлы толқынжүргізгіш үшін көлденең резонанс шарты
- •3.6. Оптикалық сәулелену модасы
- •3.7. Цилиндрлік диэлектрлік толқынжүргізгіштің - стеклоталшықтың (св) конструкциясы
- •3.8. Стеклоталшықтың номиналды сандық апертурасы
- •3.9. Стеклоталшықта φ және γ бұрыштарының квантталуы
- •3.10. Стеклоталшықтағы импульсті сигналдарды кеңейту
- •3.10.1. Жарықтық шоқтың таралуына негізделген импульстік оптикалық сигналды кеңейту
- •3.10.2. Материалды дисперсияға негізделген импульсті оптикалық сигналды кеңейту
- •3.11. Градиентті жарықтыталшықтар қасиеттері
- •3.11.1. Жарықтықталшықтағы жарық рефракциясы
- •3.14. Сыну көрсеткішінің тербелмелі өзгеру ортасынжағы жарық рефракциясы
- •3.11.2. Градиентті стеклоталшықтар модаралық дисперсияны төмендету әдісі ретінде
- •3.12. Жарықтық толқынның е өрісінің электрлік компонеттерінің стационарлық толқынды теңдеуі және оның шешімі.
- •3.13. Шыныталшық бойымен тарала алатын мод-тың шекті саны.
- •Шыныталшықтағы оптикалық сигналдардың шығын түрлері
- •Материалдық дисперсияға сәйкес шығындар
- •Шыныталшықтыдағы рэлелік жарық таралуымен байланысқан шығындар
- •Шыны талшықтыда он гидроқышқыл топта болумен шартталған шығындар
- •3.27 Сурет сөну коэффициенті
- •3.30 Сурет периодтты екіеселі микроторлы бейнеде
- •4,1 Сурет шығарылатын жарықтың жіңізшке спектрлі диапазон жиілі.
- •4.2 Сурет светадиодтың сәуле шығару 4.3 сурет светодиодтың қосылуы
- •4.4 Сурет Светодиодтың вас 4.5 сурет вас түзу бағыттарының тиым салынған зонада қолданылатын материалдар айырмашылығы
- •4.6 Сурет спектральді диапазон және максималды фотосезгіш шалаөткізгіш материал структурасы
- •4.7 Сурет мезгілдік диаграмма
- •4.8 Сурет жарықтың тоқ(а) пен кернеуге (б)байланысы
- •Светодиодтардың құрылымы
- •4.6 Сурет
- •Светодиод қозуының негізгі схемалары
- •4.10 Суретте светодиод қозуының негізгі схемасы
- •Жарық диод түрлерін таңдау(выбор типа светодиода)
- •Жарық диодын таңдау негізі
- •4.11 Сурет
- •Светодиодтың электрлік моделі
- •Светодиодтардың инфроқызыл сәуле шығаруы
- •Ақ харық пен үлкен жарық көзі бар светодиодтар
- •4.14 Сурет ақ жарықтың алынуы 4.14 сурет сары люминаформен қапталған көк светадиод арқылы ақ жарықтың алынуы
- •Когерентті сәуле шығару құралдары
- •5.1 Сурет лазердегі кванттық ауысу
- •Лазердің құрылымды схемасы
- •Кристалды диэлектрик негізіндегі лазерлер
- •5.3 Сурет 5.4 сурет рубинді лазер схемасы
- •Сұйықтық лазері
- •5.6 Сурет
- •Газды лазерлер
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы инжекция монолазері
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы гетероструктурамен
- •Талшықты -Оптикалық күшейткiштер және лазерлер
- •Талшықты лазерлер
- •Негiзде талшықты лазерлер мәжбүр Комбинациялық шашырату
- •Сәулелену диодтары үшiн талшықты- оптикалық жүйелер
- •Лазер және жарық диодтарының Салыстырмалы сипаттамасы
- •Сурет қабылдағыш қалыптары мінездеме, параметрлері
- •Сурет қабылдағыш мінездемелері
- •Сурет қабылдағыштың параметрлері
- •Сурет қабылдағыш параметрлері сияқты оптопар элементі
- •Көз өзгеше құрамды фотоқабылдағыш есебінде
- •Фотоқабылдағыштардың шулық параметрлері
- •Фотоқабылдағыштардың электрлік моделдері
- •Фотоқабылдағыштардың шулы моделдері
- •Шоттки фотодиодтары
- •Гетероқұрылымды фотодиодтар
- •Лавинді фотодиодтар
- •Фототранзисторлар
- •Фототиристорлар
- •Фоторезисторлар
- •Фоторезистордың негізгі сипаттамалары мен параметрлері
- •Заряд байланысы бар құрал – қабылдағыш фотоқұралдар
- •Пиротехникалық фотоқабылдағыштар
- •7 Тарау оптрондар
- •Оптрондардың жұмыс істеу принципі және құрылғысы
- •Оптронның структуралық схемасы
- •Оптрондардың параметрлері және классификациясы
- •Оптронның электрлік моделі
- •Резисторлық оптопарлар
- •Диодты оптопарлар
- •Транзисторлы оптопарлар
- •Тиристорлы оптопарлар
- •Динамикалық таралу эффектісі негізіндегі ұяшықтар(дт-ұяшықтары)
- •Твист-эффект негізіндегі ұяшықтар
- •8.1.3.Твист эффектісі негізіндегі ұяшықтар
- •8.1.4.Жки(сұыйқкристалды индикатор) негізгі типтері және параметрлері
- •Ск индикаторды қосу схемасы
- •Көпразрядты индикатормен басқару схемасы
- •Электролюминесценттік индикаторлар(эли)
- •Эли құрылғысы және оның жұмыс істеу принципі
- •Эли параметрлері мен типтері
- •Эли қосу схемалары
- •Плазмлы панельдер және олардың негізіндегі құрылғылар
- •Электрохромды индикаторлар
- •8.5. Индикаторлық құрылғылар арқылы ақпараттың бейнеленуі
- •Оптоэлектрондық құрылғылардың қолданылуы
- •Оптоэлектрондық генераторлардың жұмыс істеу принципі және құрылғылар.
- •Блокинг-генертаор
- •Сызықты өзерілмелі кернеу генераторы
- •9.2 Сурет.Сызықты өзгермелі кернеу оптронды генераторы.
- •Вин көпірлі генетраор
- •9.3 Сурет Вин көпірлі оптоэлектронды генератор схемасы.
- •Оптоэлектронды құрылғылардың аналогты кілттерде және регуляторларда қолданылуы.
- •9.4 Сурет Оптрондардың аналогты құрылғыларда қолданылу мысалы
- •Логикалық функцияларды орындау үшін оптрондардың қолданылуы
- •9.8 Сурет Операцияны орындауға арналған оптрондық логикалық элементтер;
- •Оптрондардың электрорадиокомпоненттердің аналогы ретінде қолданылуы
- •Оптоэлектрондық күшейткіштердің жұмыс істеу принипі мен құрылғысы
- •9.9 Сурет
- •Оптоэлектронды сандық кілттердің құрылғысы және жұмыс істеу принципі
- •9.11 Сурет
- •Оптоэлектронды құрылғылардың жоғары қуатты құрылғыларды басқару мен жоғары кернеуді өлшеу үшін қолданылуы
- •Ақпаратты жазудағы оптикалық құрылғылардың жұмыс істеу принципі.
- •9.14 Сурет
- •Лазерлік-оптикалық ақпаратты оқудағы принцип
- •9.15Сурет
- •9.17 Сурет
- •Компакт дискіден ақпараттың ойнауы мен сандық оптикалық жазудың принципі
- •Компакт-диск құрылғысы
- •Компакт-дискке жазу
- •Штампталғаннан айырмашылығы.
- •Дисктердің маркировкасы
- •Қарағандағы пайдалану уақыты
- •Компакт-дискілердің жасалынуы мен тиражированиесі.
- •Компакт-дисктердің ойналуы
- •9.18 Сурет
- •Cd дағы дыбыстық сигналдардың параметрлері
- •Джиттер
- •Оптоэлектронды сенсорлы жүйелер адамның электрондық техникамен әрекеттесуі
- •9.21 Сурет
- •9.26 Сурет
- •Опто-волоконды байланыс жүйесі
- •Жалпы мағлұмат
- •Оптоталшықты жүйелер таралуы
- •Оптоталшықты жүйелер таралуы классификациясы
- •Оптоталшықты таралу жүйелерінің схемалары
- •10.2 Сурет
- •Оптикалық таратқыштар
- •10.3 Сурет
- •10.4 Сурет
- •10.5 Сурет
- •10.6 Сурет
- •Опто-волоконды байланс жүйесінің қабылдағыштары
- •Оптикалық сәулелену қабылдағыштары
- •10.7 Сурет
- •10.9 Сурет
- •Қабылдайтын оптоэлектронды модульдер
- •10.10 Сурет
- •Сандық опто-волокондық байланыс жүйесі
- •10.11 Сурет
- •10.12 Сурет
- •10.13 Сурет
- •Аналогты талшықты -оптикалық байланыс жүйелері
- •Смартлинк негізіндегі “Ақылды” байланыстырғыштар.
- •10.7.1. Смартлинктің техникалық шешімдері
- •Өздігінен құрылатын компьютерлер
- •Оптоталшықты нейроинтерфейстер
- •Мүмкіндік желілері үшін талшықты-оптикалық технологиялар.
- •Жалпы мәліметтер
- •10.8.2 Мүмкіндік желілерінін әлемдік дамуынын үрдістері
- •10.8.3 Оптикалық мүмкіндік желілерінін технологиялары
- •Оптикалық мүмкіндік желілерінің категориялары
- •10.8.5 FttBusiness- бизнес үшін талшық
- •10.8.6. Ftth – үйге арналған талшық
- •10.8.7. Fttb – көп пәтерлі үй үшін талшық
- •10.8.8. Ауылдық аймаққа арналған талшық
- •Нанофотониканың физикалық негіздері
- •11.1.Нанофотоникаға кіріспе
- •11.2. Төменгі өлшемді объектілердің классификациясы
- •11.3. Жартылайөткізгіштердегі кванттық эффект
- •11.4. Наноматериалдардың оптикалық ерекшеліктері
- •11.4.2 Металдық нанокластерлердің оптикалық қасиеттері
- •11.4.3. Шалаөткізгішті нанокластерлердің оптикалық қаси
- •11.4.4.Фотонды нанокристалдар
- •11.4.5. Квантты шұңқырлардың оптикалық қасиеттері
- •11.4.6. Кванттық нүктелердің оптикалық қасиеттері
- •11.5. Лазерлер жасалуында квантты- өлшемдік эффектерді қолдану
- •12.1. Жалпы түсінік
- •12.2. Наноэлектронды лазерлер
- •12.2.1. Горизонталды резонаторлары бар наноэлетроникалы лазерлер
- •12.2.2 Вертикальды резонаторлары бар наноэлектронды лазерлер
- •12,6 Сурет. , кезінжегі лвр-2 ватт-амперлік сипаттамалары
- •12,7 Сурет. Лвр-1 вольт-амперлік сипаттамалары:
- •12.2.3.Оптикалық модуляторлар
- •12.3. 12.3.1. Наноэлектронды құрылғылар және сұйық кристаллды негіздегі жүйелер
- •12.3.2.Электрооптикалық модулятор
- •12.3.3 Жарық клапанды модулятор
- •12.3.4. Жалпақ теледидарлар, дисплей және видеопроекторлардың жарық клапанды модуляторы
- •12.3.5. Кең қолданыстағы сұйық кристаллды дисплей.
- •12.4. Органикалық наноматериал негізіндегі тарататын құралдар
- •12.4.1. Жалпы мағлұматтар
- •12.4.2. Органикалық жарық диодтары
- •12.4.3. Органикалық жарық диодтарын алу технологиясы
- •12.4.4. Oled-дисплейде түрлі-түсті кескінді алу
- •12.4.5. Amoled транзисторлары орнына mems-кілттерін пайдалану
- •12.4.6. Органикалық жарық диодтары негізінде қондырғылар мен жүйелерді жасақтау жағдайы
- •12.5. Көміртекті талшықтар автоэмиссиясы негізіндегі жарық көздері
- •12.5.1. Жалпы мағлұматтар
- •12.5.2. Автоэлектронды эмиттерлі катодолюминесцентті дисплейлер
- •12.6. Фотоқабылдағыш наноэлектрондық құралдар
- •12.6.1. Квантты шұңқырлардағы фотоқабылдағыштар
- •12.6.2. Кванттық нүктелер негізіндегі фотоқабылдағыштар
- •12.32 Сурет. Фотоқабылдағыш құрылысы мен диодтың энергетикалық диаграммасы.
- •12.7. Кең қолданылатын фотоматрицалар
- •12.7.1. Жалпы мағлұмат
- •12.7.2. Матрицалар сипаттамасы
- •12.7.3. Қолдану технологиясы бойынша матрица түрлері
- •12.7.4. Фотоматрицаларда түрлі-түсті кескіндерді алу әдістері
- •12.8. Тізбекті жаймалы ұялы құрылғыларға арналған лазерлік микропроектор
- •12.9. Квантты нанотехнология және оның өнімі
- •12.9.1. Жалпы мағлұматтар
- •12.9.2. Кванттық компьютерлерді жасақтау
- •12.36 Сурет. Кк жұмысының структуралық схемасы
- •12.9.3. Кванттық криптография жоспарлары
12.6.2. Кванттық нүктелер негізіндегі фотоқабылдағыштар
Квантық шұңқырлардағы және кванттық нүктелердегі көлемді қабатты фотоқабылдағыштар қасиеттерін салыстыру соңғылардың жетістігін анықтайды. Кванттық нүктелер негізінде сәулелену қабылдағыштарының жетістіктері төмендегідей:
Қосымша торлар мен шағылыстырғыштарды қолданусыз жарықтың қалыпты түсуі кезінде құралдың жұмыс жасау мүмкіндігін қамтамасыз ететін, ФҚ жазықтығында полярланған оптикалық өтулерге тыйым салудың жоқтығы;
кеңістіктің үш өлшеміндегі қуат көзін тасымалдаушылардың толқындық функциясын локализациялау себебінен ішкі аймақтық және экситондық өтулер үшін жарық жұтудың жоғары коэффициенті;
КН-де тасымалдаушыларды алудың төмен жылдамдығы салдарынан фототітіркенген қуат көзін тасымалдаушылар өмір сүруінің ұзақтығы (демек, фотоэлектронды күшейтудің үлкен коэффициенті) . Соңғысының себебі не КН-дегі деңгей мен таралған жағдайлар аумағы арасындағы шешілген энергетикалық жағдайлардың болмауы, не түрлі кванттау деңгейлері арасындағы энергетикалық саңылау оптикалық фотон энергиясынан көп болған кездегі оптикалық фотондар жағдайында баяу шашырау;
КН-дегі тасымалдағыштардың дискретті энергетикалық спектрі салдарынан КН фотоионизация энергиясы мен өткізгіштік активациясы энергиясын теңестіру салдары ретіндегі кіші қараңғы токтар (демек, фотодетектордың жоғары жұмыс температурасы).
Кванттық нүктелер қабаттарымен фотоқабылдағыштардың жетіспеушіліктеріне жататындар:
Фото елестің абсолютті жиілігін жұту және азаю спектрінің біртекті емес кеңеюіне әкелетін, жиынтықтағы КН өлшемдерінің дисперсиясы;
Квантты шұңқырлы ФҚ-тың екі өлшемді аумақтары астындағы электрондардың әдеттегі концентрациясынан(1011...1012 см–2) екі-үшке аз, КН төмен қабаттық тығыздығы (109...1012 см2).
Белсенді аймақтарда сегіз қабат Ge кванттық нүктелер құрайтын фото қабылдағыш құрылымы 12.29–суретте көрсетілген.
12.29 сурет. Ge кванттық нүктелер құрайтын фото қабылдағыш құрылымы.
Қабаттар төменгі электрлік байланыс қызметін атқарушы р –түріндегі қатты легирленген кремний төсемдеріне молекулалық-сәулелік эпитаксияәдісімен өсірілді.
Жоғары электрод p+–Si-қабатының 1019 см–3 бор концентрациясымен 50 нм шөгуімен құрылды.
Көршілес Ge қабаттар арасындағы Si аудандар қалыңдығы 10 нм құрайды.
Ge нанокластерлері (кванттық нүктелері) 15 нм өсу жазықтығында орта өлшемге, 1,5 нм биіктікке ие болды, олардың қабаттық тығыздығы 3*1011 см–2 құрады.
Ge әр қабатынан 10 нм қашықтықта 6*1011 см–2бор концентрациясының қабатын Si бормен легирленуі жүргізілді. Мұндай қашықтықта барлық дерлік кемтіктер легирленген қабаттан Ge қабаттарына өтті, бұл іс жүзінде КН негізгі жағдайларының толықтай кемтіктермен жүктелуіне мүмкіндік берді.
Құралдың 1,5х 1,5 мм белсенді аймағы 5 мкм тереңдікке HF:HNO3 ерітіндісінде сұйықтық улау көмегімен түзілді.
Байланыс құру үшін p+–Si қабаттарына диаметрі 0,5 мм болатын алтын алаңшалар бүркілді. Фото елесті өлшеу p+–Si үстіңгі және астыңғы қабаттары арасында жүргізілді.
Фотодетектор дегеніміз жүзбелі базалы фоторезистор болып саналады. База ролін i–Si қабатының ішінде, p+–Si-эмиттері мен p+–Si-коллекторы арасында орналасқан Ge нанокластерлер алқабы орындайды.

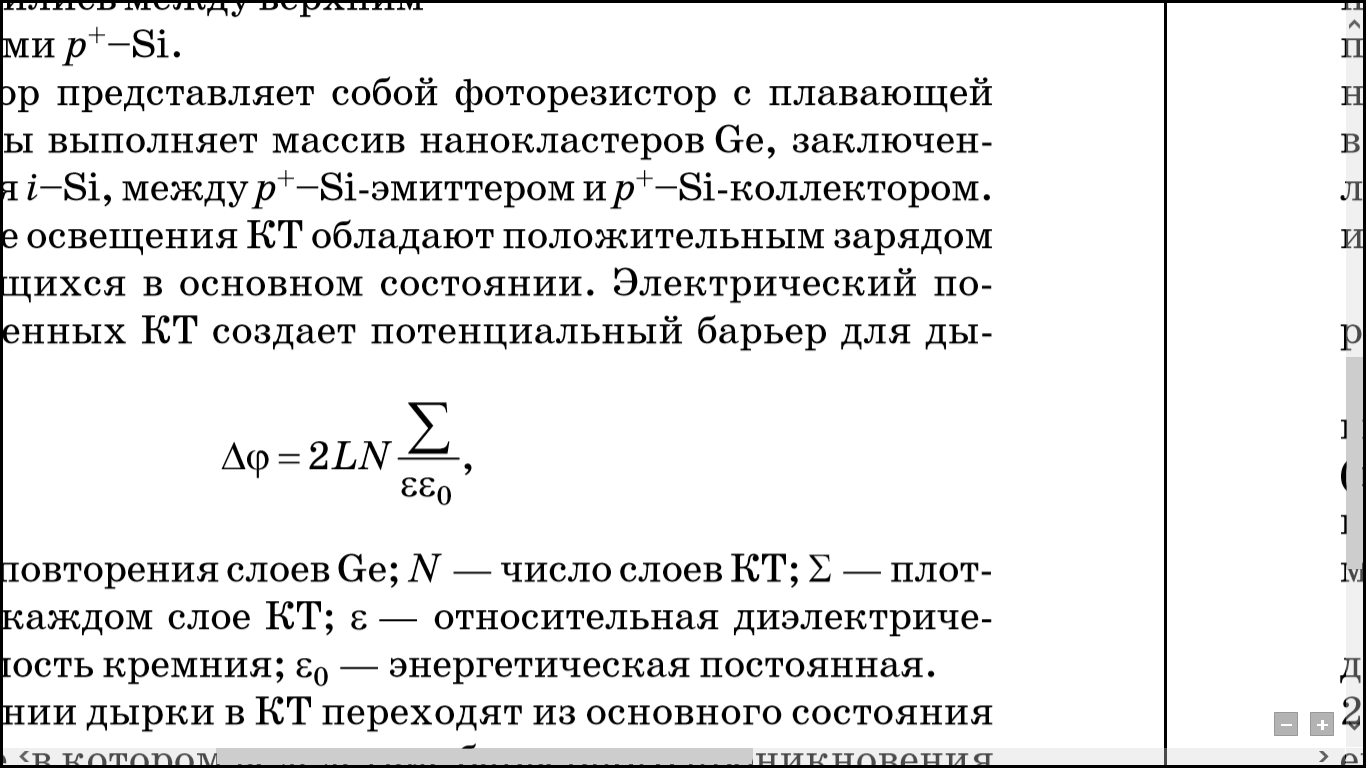

КН жарықтануы болмаған кезде негізгі жағдайда тұрған кемтіктердің оң қуат көзі болады. қуат алған КН-дің электр потенциалы төмендегідей өлшемді кемтіктер үшін потенциалдық кедергі туғызады:
Мұндағы L —Ge қабаттарының қайталану кезеңі; N —КН қабаттарының саны; ∑ —КН әр қабатындағы қуат тығыздығы; ɛ—кремнийдің қатысты диэлектрлік өткізгіштігі; ɛ0 —энергетикалық тұрақты.
КН-де кемтіктер жарықтандыру кезінде негізгі жағдайдан тітіркенген жағдайға ауысады, мұнда кедергіден өту салдарынан кемтіктің толқындық қызметі локалданудың үлкен радиусына ие болады. Бұл жарықтану кезінде КН қабатында орныққан оң қуат көзінің тиімді тығыздығы азаятындығын білдіреді, демек, эмиттер мен коллектор арасындағы потенциал кедергі төмендейді және құрылым арқылы кемтіктердің термоэмиссиялы тогы ұлғаяды.
1,1...1,6 мкм оптикалық диапазонындағы жұмыс үшін p–i–n–Ge/Si-биполярлық фототранзисторлар ұсынылды [76]. Транзистордың жүзбелі базасының ролін p- Si аумағына кіріктірілген Ge нанокластерінің 12 қабаты орындайды. Транзистордың іс-әрекеті Ge аралдарындағы кемтіктердің фотогенерациясы салдарынан зоналар арасындағы өтулер және эмиттерден коллекторге инжекция тогыныңы ұлғаюына әкелуші базада оң қуат көзінің пайда болуы нәтижесінде қатты легирленген n+–Si аумақтар арасындағы электрондар үшін потенциалдық кедергінің азаюына негізделген. Фототранзистордың жарықтануы p–n-өтулер жағынан жүзеге асырылады. 12,30-суретте Ge КН-дегі локалдану жағдайлары арасындағы кемтіктердің өтуі кезінде фототоктың пайда болуы сызба түрінде көрсетілген(Si –де Ge кванттық нүктелердің бір қабаты үшін валенттік зонасының көрінісі). Қарастырылып отырған құралдың фото елесінің спектрлі сипаттамасы 12.31-суретте келтірілген.
12.30 сурет. Фототранзистрлі механизм схемасы
12.31 сурет.фотоелестің спектральды сипаттамасы
Максимал кванттық тиімділік 1,3 мкм толқын ұзындығы үшін 3% құрады. Кванттық тиімділіктің 21% өсуі фотоқабылдағыштың толқындық құрылымының жүзеге асырылуы есебінен мүмкін болады. Қазіргі кезде 1,3...1,5 мкм аумағында жұмыс жасаушы БТОЖ (ВОСП) кеңінен қолданылып жүр. Бұл жүйелер үшін элементтер мен тораптардың барлық жиынтығын құрайтын чиптер (модуляторлар, демодуляторлар, мультиплексорлар, сәуле таратушылар және фотоқабылдағыштар) құру үлкен қызығушылық тудырып отыр. Жүйелердің құнын азайту үшін олардың барлық компоненттерінің қазіргі заманғы өте үлкен интегралдық жүйелердің кремний технологиясына жинақталуы (СБИС) және кремний төсемдерінде түзілуі қажет. Алайда кремнийдің өзі 1,1 мкм көп толқындар ұзындығындағы фотондар үшін мөлдір. 1,3...1,5 мкм аумағында жоғары сезімталдыққа германий ФҚ ие болып отыр. Осыған байланысты 1,3...1,5 мкм толқын ұзындықтары диапазонындағы бөлме температурасы кезіндегі фото сезімтал Ge/Si-гетеро құрылымдарын құруға қызығушылық туып отыр. Бастапқы кезеңде Si –де Ge көлемді қабаттарын тұндыруды, сонымен қатар GexSi1–x/Si көп қабатты қиын үлкен торларды өсіруді қолданатын фотоқабылдағыштар жасақталып шығарылды. Әдетте осындай ФҚ сапасын бағалау критерийлері ретінде 1 В кернеуіндегі қараңғы токтың кванттық тиімділігі немесе диодтық құрылымдардағы қанығу тогының тиімділігі жатады. λ= 1,3 мкм толқын ұзындығы кезінде осындай ФҚ кванттық тиімділігі сол кремний төсемдерінде түзілген планарлық толқын тудырушылар есіктерін жарықтандыру жағдайында η = 11% құрайды, Соңғы жағдайда жарықтың GeSi қабаттары бойымен жүруі және толқын тудырушылар қабырғаларынан бірнеше қайталанып сәуле шағылысуы жоғары кванттық тиімділікке η жетуге мүмкіндік берді. Қараңғылық тогының кәдімгі тығыздығы 1 В
жылжыту кезінде және бөлме температурасында 10–4...10–3 А/см2 құрады, ал қанығу тогының тығыздығы — 102 А/см2, бұл кремнийлік, сонымен қатар германийлік p–n-диодтарда токтың өсуін қамтамасыз етті. Тиімді Ge/Si-фотоқабылдағыштарын жасақтау мәселелерін шешудегі маңызды қадам GeSi тұтас қабаттарын германийлік кванттық нүктелер қабаттарымен алмастыру болды. Осындай элементтерді кремнийлік СБИС-не кіріктіру болашағы тарапынан, когерент енгізілген Ge нанокластерлермен Ge/Si-гетероқұрылымдары қызығушылық тудырып отыр, себебі олар тығыз байланысқан германий қабаттарын құрылымы жағынан жетілген Si қабаттарымен толтыру мүмкіндігімен сипатталады, бұл қабаттарда соңынан СБИС басқа элементтерін де құруға болады. КН ауқымын Ge құратын
1012 см–2 жуық қабат тығыздығы және 10 нм аз нүктелері бар Ge/Si-фотоқабылдағыштар құруда мүмкін болып отыр, олар аз қараңғылық токтарымен және 1,3...1,5 мкм фотондарының ұзындықты толқынды сәулелендіруге жоғары сезімталдығымен сипатталады. Мұндай фотоқабылдағыш базалық аумаққа КН Ge 30 қабаттарымен кіріктірілген қалыңдығы 20 нм аралық Si қабаттарымен бөлінген кремнийлік p–i–n-диод болады . Ge аралдарын кішірейту және олардың тығыздығын арттыру үшін, олар кремнийдің алдын ала тотықтырылған үстіңгі бетіне түзілуі тиіс.
Фотоқабылдағыш құрылысы мен диодтың энергетикалық диаграммасы тепе-теңдікте 12.32-суретте көрсетілген. Өсу жазықтығындағы Ge аралдарының орташа өлшемі - 8 нм,аралдар тығыздығы - — 1,2*1012 см–2.
