- •Оптоэлектроникаға кіріспе
- •Талшықты оптикаға кіріспе
- •Оптикалық электрониканың ерекшеліктері
- •Оптоэлектрониканың даму тарихы
- •1.4. Оптоэлектронды элементті базаның қазіргі уақыттағы күйі
- •1.5.Оптоэлектронды құрылғылар индекацияларын белгілеу жүйесі
- •1.6. Фотоқабылдағыш құрылғылардың және оптрондардың белгілеу жүйесі
- •Оптоэлектрониканың физикалық негіздері
- •2.1. Фотометриялық және энергетикалық сипаттамалардың айырмашылықтары
- •2.2. Оптикалық сәулеленудің фотометриялық сипаттамалары
- •2.2.1. Көріну функциясы және оның электромагнитті толқын ұзындығынан тәуелділігі
- •2.1 Кесте
- •2.2.2. Дененің бұрышы, жарықтық ағын және жарықтың механикалық эквиваленті
- •2.2.3. Жарық күші (IV)
- •2.2.4. Беттің жарықтануы (е)
- •2.3. Сурет. Жарықтануды анықтау
- •2.2.5. Жарықтылық заңы
- •2.2.6. Сәулеленетін беттін жарықтылығы (м)
- •2.2.7. Жарық беттің ашықтығы (l)
- •2.2.8. Ламберт заңы
- •2.2.9. Жарықтық экспозиция (Нv)
- •2.2. Кесте
- •2.3.1. Энергетикалық экспозиция (Не)
- •2.6. Сурет. Адам көзінің сезгіштігінің спектралды сипаттамасы
- •2.5. Колометриялық параметрлер
- •2.6. Оптикалық сәулеленудің когеренттілігі.
- •2.6.1. Монохроматты электромагнитті толқын
- •2.6.2. Электромагнитті толқындардың сәулеленуінің ультракүлгін, корінетін жарық және инфрақызыл диапазондардағы ерекшеліктері
- •2.6.3. Оптикалық сәулеленудің реалды параметрлері мен τк және lк арасындағы өзара байланыс
- •2.7. Кванттық өткелдер және сәулеленетін өткелдердің ықтималдығы
- •2.7.1. Энергетикалық деңгейлер және кванттық өткелдер
- •2.7.2. Спонтанды өткелдер
- •2.7.3. Мәжбүрлі өткелдер
- •2.7.4. Эйнштейн коэффициенттері арасындағы қатынастар
- •2.7.5. Релаксациялық ауысулар
- •2.8. Спектрлік сызық кеңдігі
- •2.9. Электромагнитті өрістің күшеюі үшін мәжбүрлі ауысуларды қолдану
- •2.10. Шалаөткізгіштердегі сәулелену генерациясының механизмі
- •2.12.Сурет. Р-n-ауысудағы тасымалдаушылардың рекомбинациясы
- •2.11. Тік зоналы және тік зоналы емес шалаөткізгіштер
- •2.3. Кесте
- •2.12. Сыртқы кванттық шығыс және сәулелену шығыны
- •2.13. Гетероструктуралар негізіндегі сәуле шығаршыштар
- •2.14. Қатты денелердегі жарықтың жұтылуы
- •2.15. Өткелдер типтері және сәулеленуші шалаөткізгіш құрылымының сипаттамасы.
- •2.16. Оптикалық сәулеленудің параметрлері
- •Оптикалық толқынжүргізгіштер (волноводы)
- •3.1.Сынудың абсолютті көрсеткіші
- •3.2. Жарықтың сыну және шағылу заңдары
- •3.2.1.Жалпы мәліметтер
- •3.2.2. Жарықтың екі орта шекарасынан толық ішкі шағылысу шарты
- •3.3. Планарлық симметриялық оптикалық толқынжүргізгіштің конструкциясы
- •3.4. Гаусс-Хенхен эффектісі
- •3.5. Планарлы толқынжүргізгіш үшін көлденең резонанс шарты
- •3.6. Оптикалық сәулелену модасы
- •3.7. Цилиндрлік диэлектрлік толқынжүргізгіштің - стеклоталшықтың (св) конструкциясы
- •3.8. Стеклоталшықтың номиналды сандық апертурасы
- •3.9. Стеклоталшықта φ және γ бұрыштарының квантталуы
- •3.10. Стеклоталшықтағы импульсті сигналдарды кеңейту
- •3.10.1. Жарықтық шоқтың таралуына негізделген импульстік оптикалық сигналды кеңейту
- •3.10.2. Материалды дисперсияға негізделген импульсті оптикалық сигналды кеңейту
- •3.11. Градиентті жарықтыталшықтар қасиеттері
- •3.11.1. Жарықтықталшықтағы жарық рефракциясы
- •3.14. Сыну көрсеткішінің тербелмелі өзгеру ортасынжағы жарық рефракциясы
- •3.11.2. Градиентті стеклоталшықтар модаралық дисперсияны төмендету әдісі ретінде
- •3.12. Жарықтық толқынның е өрісінің электрлік компонеттерінің стационарлық толқынды теңдеуі және оның шешімі.
- •3.13. Шыныталшық бойымен тарала алатын мод-тың шекті саны.
- •Шыныталшықтағы оптикалық сигналдардың шығын түрлері
- •Материалдық дисперсияға сәйкес шығындар
- •Шыныталшықтыдағы рэлелік жарық таралуымен байланысқан шығындар
- •Шыны талшықтыда он гидроқышқыл топта болумен шартталған шығындар
- •3.27 Сурет сөну коэффициенті
- •3.30 Сурет периодтты екіеселі микроторлы бейнеде
- •4,1 Сурет шығарылатын жарықтың жіңізшке спектрлі диапазон жиілі.
- •4.2 Сурет светадиодтың сәуле шығару 4.3 сурет светодиодтың қосылуы
- •4.4 Сурет Светодиодтың вас 4.5 сурет вас түзу бағыттарының тиым салынған зонада қолданылатын материалдар айырмашылығы
- •4.6 Сурет спектральді диапазон және максималды фотосезгіш шалаөткізгіш материал структурасы
- •4.7 Сурет мезгілдік диаграмма
- •4.8 Сурет жарықтың тоқ(а) пен кернеуге (б)байланысы
- •Светодиодтардың құрылымы
- •4.6 Сурет
- •Светодиод қозуының негізгі схемалары
- •4.10 Суретте светодиод қозуының негізгі схемасы
- •Жарық диод түрлерін таңдау(выбор типа светодиода)
- •Жарық диодын таңдау негізі
- •4.11 Сурет
- •Светодиодтың электрлік моделі
- •Светодиодтардың инфроқызыл сәуле шығаруы
- •Ақ харық пен үлкен жарық көзі бар светодиодтар
- •4.14 Сурет ақ жарықтың алынуы 4.14 сурет сары люминаформен қапталған көк светадиод арқылы ақ жарықтың алынуы
- •Когерентті сәуле шығару құралдары
- •5.1 Сурет лазердегі кванттық ауысу
- •Лазердің құрылымды схемасы
- •Кристалды диэлектрик негізіндегі лазерлер
- •5.3 Сурет 5.4 сурет рубинді лазер схемасы
- •Сұйықтық лазері
- •5.6 Сурет
- •Газды лазерлер
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы инжекция монолазері
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы гетероструктурамен
- •Талшықты -Оптикалық күшейткiштер және лазерлер
- •Талшықты лазерлер
- •Негiзде талшықты лазерлер мәжбүр Комбинациялық шашырату
- •Сәулелену диодтары үшiн талшықты- оптикалық жүйелер
- •Лазер және жарық диодтарының Салыстырмалы сипаттамасы
- •Сурет қабылдағыш қалыптары мінездеме, параметрлері
- •Сурет қабылдағыш мінездемелері
- •Сурет қабылдағыштың параметрлері
- •Сурет қабылдағыш параметрлері сияқты оптопар элементі
- •Көз өзгеше құрамды фотоқабылдағыш есебінде
- •Фотоқабылдағыштардың шулық параметрлері
- •Фотоқабылдағыштардың электрлік моделдері
- •Фотоқабылдағыштардың шулы моделдері
- •Шоттки фотодиодтары
- •Гетероқұрылымды фотодиодтар
- •Лавинді фотодиодтар
- •Фототранзисторлар
- •Фототиристорлар
- •Фоторезисторлар
- •Фоторезистордың негізгі сипаттамалары мен параметрлері
- •Заряд байланысы бар құрал – қабылдағыш фотоқұралдар
- •Пиротехникалық фотоқабылдағыштар
- •7 Тарау оптрондар
- •Оптрондардың жұмыс істеу принципі және құрылғысы
- •Оптронның структуралық схемасы
- •Оптрондардың параметрлері және классификациясы
- •Оптронның электрлік моделі
- •Резисторлық оптопарлар
- •Диодты оптопарлар
- •Транзисторлы оптопарлар
- •Тиристорлы оптопарлар
- •Динамикалық таралу эффектісі негізіндегі ұяшықтар(дт-ұяшықтары)
- •Твист-эффект негізіндегі ұяшықтар
- •8.1.3.Твист эффектісі негізіндегі ұяшықтар
- •8.1.4.Жки(сұыйқкристалды индикатор) негізгі типтері және параметрлері
- •Ск индикаторды қосу схемасы
- •Көпразрядты индикатормен басқару схемасы
- •Электролюминесценттік индикаторлар(эли)
- •Эли құрылғысы және оның жұмыс істеу принципі
- •Эли параметрлері мен типтері
- •Эли қосу схемалары
- •Плазмлы панельдер және олардың негізіндегі құрылғылар
- •Электрохромды индикаторлар
- •8.5. Индикаторлық құрылғылар арқылы ақпараттың бейнеленуі
- •Оптоэлектрондық құрылғылардың қолданылуы
- •Оптоэлектрондық генераторлардың жұмыс істеу принципі және құрылғылар.
- •Блокинг-генертаор
- •Сызықты өзерілмелі кернеу генераторы
- •9.2 Сурет.Сызықты өзгермелі кернеу оптронды генераторы.
- •Вин көпірлі генетраор
- •9.3 Сурет Вин көпірлі оптоэлектронды генератор схемасы.
- •Оптоэлектронды құрылғылардың аналогты кілттерде және регуляторларда қолданылуы.
- •9.4 Сурет Оптрондардың аналогты құрылғыларда қолданылу мысалы
- •Логикалық функцияларды орындау үшін оптрондардың қолданылуы
- •9.8 Сурет Операцияны орындауға арналған оптрондық логикалық элементтер;
- •Оптрондардың электрорадиокомпоненттердің аналогы ретінде қолданылуы
- •Оптоэлектрондық күшейткіштердің жұмыс істеу принипі мен құрылғысы
- •9.9 Сурет
- •Оптоэлектронды сандық кілттердің құрылғысы және жұмыс істеу принципі
- •9.11 Сурет
- •Оптоэлектронды құрылғылардың жоғары қуатты құрылғыларды басқару мен жоғары кернеуді өлшеу үшін қолданылуы
- •Ақпаратты жазудағы оптикалық құрылғылардың жұмыс істеу принципі.
- •9.14 Сурет
- •Лазерлік-оптикалық ақпаратты оқудағы принцип
- •9.15Сурет
- •9.17 Сурет
- •Компакт дискіден ақпараттың ойнауы мен сандық оптикалық жазудың принципі
- •Компакт-диск құрылғысы
- •Компакт-дискке жазу
- •Штампталғаннан айырмашылығы.
- •Дисктердің маркировкасы
- •Қарағандағы пайдалану уақыты
- •Компакт-дискілердің жасалынуы мен тиражированиесі.
- •Компакт-дисктердің ойналуы
- •9.18 Сурет
- •Cd дағы дыбыстық сигналдардың параметрлері
- •Джиттер
- •Оптоэлектронды сенсорлы жүйелер адамның электрондық техникамен әрекеттесуі
- •9.21 Сурет
- •9.26 Сурет
- •Опто-волоконды байланыс жүйесі
- •Жалпы мағлұмат
- •Оптоталшықты жүйелер таралуы
- •Оптоталшықты жүйелер таралуы классификациясы
- •Оптоталшықты таралу жүйелерінің схемалары
- •10.2 Сурет
- •Оптикалық таратқыштар
- •10.3 Сурет
- •10.4 Сурет
- •10.5 Сурет
- •10.6 Сурет
- •Опто-волоконды байланс жүйесінің қабылдағыштары
- •Оптикалық сәулелену қабылдағыштары
- •10.7 Сурет
- •10.9 Сурет
- •Қабылдайтын оптоэлектронды модульдер
- •10.10 Сурет
- •Сандық опто-волокондық байланыс жүйесі
- •10.11 Сурет
- •10.12 Сурет
- •10.13 Сурет
- •Аналогты талшықты -оптикалық байланыс жүйелері
- •Смартлинк негізіндегі “Ақылды” байланыстырғыштар.
- •10.7.1. Смартлинктің техникалық шешімдері
- •Өздігінен құрылатын компьютерлер
- •Оптоталшықты нейроинтерфейстер
- •Мүмкіндік желілері үшін талшықты-оптикалық технологиялар.
- •Жалпы мәліметтер
- •10.8.2 Мүмкіндік желілерінін әлемдік дамуынын үрдістері
- •10.8.3 Оптикалық мүмкіндік желілерінін технологиялары
- •Оптикалық мүмкіндік желілерінің категориялары
- •10.8.5 FttBusiness- бизнес үшін талшық
- •10.8.6. Ftth – үйге арналған талшық
- •10.8.7. Fttb – көп пәтерлі үй үшін талшық
- •10.8.8. Ауылдық аймаққа арналған талшық
- •Нанофотониканың физикалық негіздері
- •11.1.Нанофотоникаға кіріспе
- •11.2. Төменгі өлшемді объектілердің классификациясы
- •11.3. Жартылайөткізгіштердегі кванттық эффект
- •11.4. Наноматериалдардың оптикалық ерекшеліктері
- •11.4.2 Металдық нанокластерлердің оптикалық қасиеттері
- •11.4.3. Шалаөткізгішті нанокластерлердің оптикалық қаси
- •11.4.4.Фотонды нанокристалдар
- •11.4.5. Квантты шұңқырлардың оптикалық қасиеттері
- •11.4.6. Кванттық нүктелердің оптикалық қасиеттері
- •11.5. Лазерлер жасалуында квантты- өлшемдік эффектерді қолдану
- •12.1. Жалпы түсінік
- •12.2. Наноэлектронды лазерлер
- •12.2.1. Горизонталды резонаторлары бар наноэлетроникалы лазерлер
- •12.2.2 Вертикальды резонаторлары бар наноэлектронды лазерлер
- •12,6 Сурет. , кезінжегі лвр-2 ватт-амперлік сипаттамалары
- •12,7 Сурет. Лвр-1 вольт-амперлік сипаттамалары:
- •12.2.3.Оптикалық модуляторлар
- •12.3. 12.3.1. Наноэлектронды құрылғылар және сұйық кристаллды негіздегі жүйелер
- •12.3.2.Электрооптикалық модулятор
- •12.3.3 Жарық клапанды модулятор
- •12.3.4. Жалпақ теледидарлар, дисплей және видеопроекторлардың жарық клапанды модуляторы
- •12.3.5. Кең қолданыстағы сұйық кристаллды дисплей.
- •12.4. Органикалық наноматериал негізіндегі тарататын құралдар
- •12.4.1. Жалпы мағлұматтар
- •12.4.2. Органикалық жарық диодтары
- •12.4.3. Органикалық жарық диодтарын алу технологиясы
- •12.4.4. Oled-дисплейде түрлі-түсті кескінді алу
- •12.4.5. Amoled транзисторлары орнына mems-кілттерін пайдалану
- •12.4.6. Органикалық жарық диодтары негізінде қондырғылар мен жүйелерді жасақтау жағдайы
- •12.5. Көміртекті талшықтар автоэмиссиясы негізіндегі жарық көздері
- •12.5.1. Жалпы мағлұматтар
- •12.5.2. Автоэлектронды эмиттерлі катодолюминесцентті дисплейлер
- •12.6. Фотоқабылдағыш наноэлектрондық құралдар
- •12.6.1. Квантты шұңқырлардағы фотоқабылдағыштар
- •12.6.2. Кванттық нүктелер негізіндегі фотоқабылдағыштар
- •12.32 Сурет. Фотоқабылдағыш құрылысы мен диодтың энергетикалық диаграммасы.
- •12.7. Кең қолданылатын фотоматрицалар
- •12.7.1. Жалпы мағлұмат
- •12.7.2. Матрицалар сипаттамасы
- •12.7.3. Қолдану технологиясы бойынша матрица түрлері
- •12.7.4. Фотоматрицаларда түрлі-түсті кескіндерді алу әдістері
- •12.8. Тізбекті жаймалы ұялы құрылғыларға арналған лазерлік микропроектор
- •12.9. Квантты нанотехнология және оның өнімі
- •12.9.1. Жалпы мағлұматтар
- •12.9.2. Кванттық компьютерлерді жасақтау
- •12.36 Сурет. Кк жұмысының структуралық схемасы
- •12.9.3. Кванттық криптография жоспарлары
12.3.3 Жарық клапанды модулятор
Кеңістікті модуляцияны қамтамасыз ететін оптикалық модуляторды жарық клапанды модулятор деп атайды, сол себепті модуляция процесін айнымалы жылтыры бар виртуалды жылжытылатын терезе қөмегімен сипаттауға болады. Шыны пластинаға жолақтық (полосковый) электродты орналастырады. Екі пластинканы біріктіріп, арасына кеңістік қалдырады, ол кеңістік сұйық кристаллмен толтырылады. Пластинаның жолақтық торлары айқастырылған. Жолақтық электродтардың қиылысқан жерлерінде қарапайым модуляторлар - конденсаторлар пайда болады. Поляризатор мен анализаторды қосу арқылы сұйық кристалл негізінде жарық клапанды модуляторды аламыз. Оның құрылысы 12.11 суретте көрсетілген. Мақсатына қарай, коммутация әдістеріне және де басқа факторларларға қатысты базалық құрылыс элементтеріне басқа да элементтер қосылады. Мысалға жолақтық электродтардың қиылысына МОП-транзисторлары қосылады, олардың затворы көлденең (горизонталь), ал бастаулары (истоки) – тігінен (вертикаль) жалғанады. Егер панель түрлі – түсті кескіндерді көрсетуге арналған болса онда түрлі-түсті RGB фильтрлері қолданылады. Түрлі – түсті фильтр элементінің өлшемі мен формасы модуляцияланатын ұяшық өлшеміне сәйкес келеді. Әрбір келесі жолда фильтр бір элементке жылжиды. Бұл тігінен орналасқан құрылымның визуализациясын болдырмауды мүмкін етеді. Жол саны, панель мен жолдағы ұяшықтар саны панельдің жұмыс істеуіне арналған стандартқа тәуелді.
Айқастырылған
электродтар

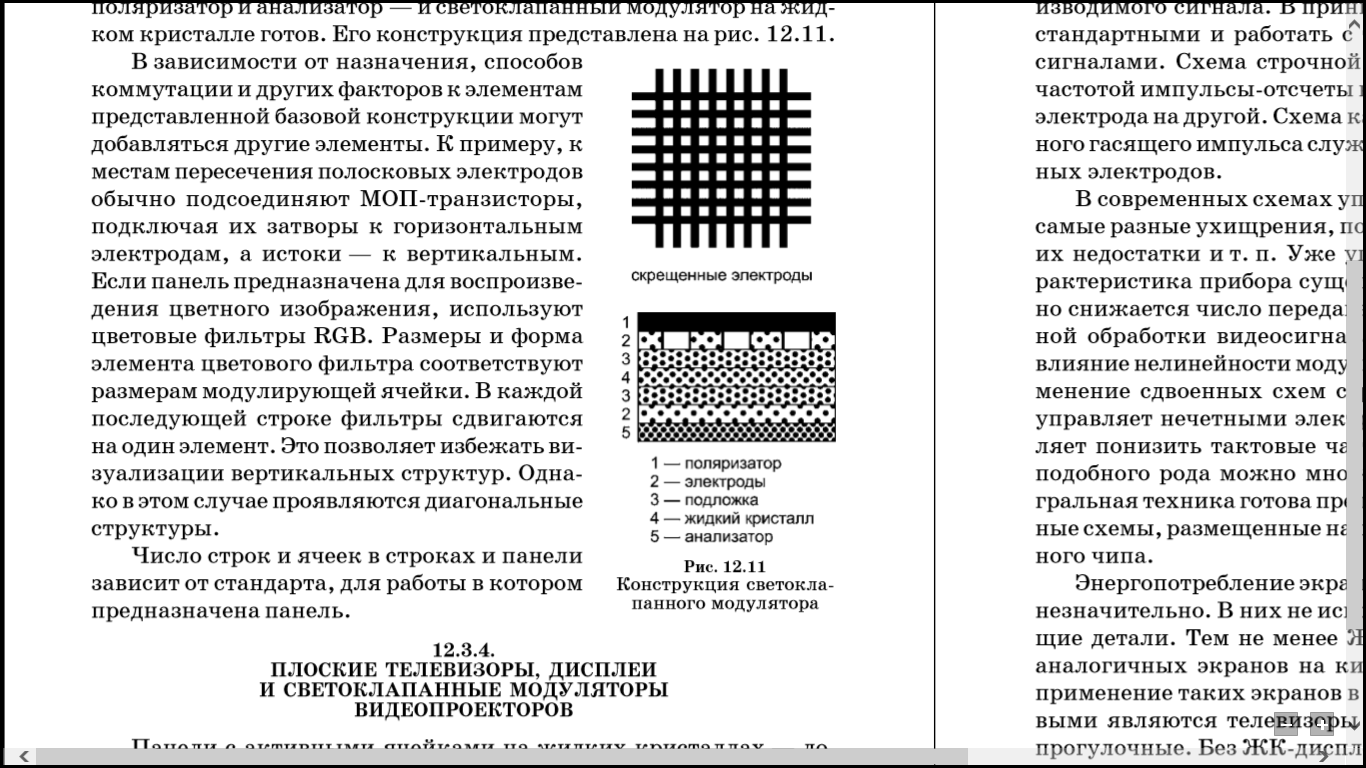

1-поляризатор, 2-электродтар, 3-подложка, 4-сұйық кристалл, 5-анализатор
12.11 сурет жарық клапанды модулятордың құрылысы
12.3.4. Жалпақ теледидарлар, дисплей және видеопроекторлардың жарық клапанды модуляторы
Сұйық кристалл негізінде активті ұяшығы бар панель – кескіндерді қосуға ыңғайлы құрылғы. Бірнеше жолақтық электродтарға потенциал берген кезде, көлденең және тігінен орналасқан электродтардың қиылысатын ұяшығы активті күйде болады. Әр түрлі заң бойынша потенциалдарды коммутациялағанда активті «терезенің» жылжуының әр түрлі режимін, сонымен қатар кездейсоқ режимін іске асыруға болады. Бұл қасиет арнайы қосымшалар үшін пайдалы. Көбінесе және барлық жағдайда телевиденияда және компьютерде іске асырылатын стандартты жайма (развертка) режимі қолданылады. Сұйық кристаллды (СК) панель құрамына басқару схемасы кіреді, оның негізгі функциясы басқаратын импульстер коммутациясы. Барлық панельдер кадрлық және жолдық жаймалау схемасына ие. Бейнесигналдар санаулар импульстерінің тізбегімен көрсетіледі. Тактілі жиілік қосылатын сигнал стандартымен анықталады. Негізінен СК-панельдер көп стандартты болады, телевизионды және компьютерлік сигналдармен жұмыс істейді. Жолдық жаймалаудың сұлбасы бiр тiк электродтан бейнесигналдың есептеулер импульсін басқасына тактілі жиiлiкпен ауыстырып қосады. Жолдық сөну импульс интервалында кадрлық жаймалау сұлбасы көлбеу электродтарды қайта коммутациялау қызметін атқарады. СК-панельдерді басқарудың қазіргі сұлбаларында оларды ықшамдауға, кемшіліктерді түзетуге және т.б. мүмкіндік беретін әр түрлі айлалар қолданылады. Құралдың модуляция сипаттамасында айтарлықтай сызықты емес, содан жіберілетін градация саны елеулі азаятыны туралы айтылады. Бейнесигналдың сызықты емес өңдеуiнiң элементтерi кескiннiң сапасына модулятордың сызықты еместiгiнiң әсерiн баяулатуға айтарлықтай мүмкiндiк бередi. Бірі тақ электродтарды, ал келесі жұптарды басқаратын жолдық жаймалаудың қосарланған сұлбасы жолдық жаймалаудың тактілі жиілігін төмендетуге мүмкіндік береді. Мұндай типті мысалдарды көбейте аламыз. Қазіргі интегралдық техника стандартты чиптің шектелген кеңістігінде орналасқан күрделі электронды сұлбаларды ұсынуға дайын. Сұйық кристалл негізіндегі экрандар мен дисплейлердің энергия тұтынуы аз мөлшерде. Олардың құрамында қымбат бағалы және тапшы өнімдерді пайдаланбайды. СК-экрандар кинескоп негізінде жасалған экрандарға қарағанда 100 есе қымбаттау. СК – дисплейсіз компьютерлерді, электронды кітаптарды және т.б. елестету мүмкін емес. Жалпақ теледидар мен дисплейлердің СК-экрандары жарыққа жұмыс жасайды. Бұл жағдайда экранның беткі жағынан қарасақ ұяшық артынан жарық көзін қояды. Кіретін жарық ағыны аз жиынтықталмауы керек. Айқасқан поляризатормен модуляция жоқ кезде ағын толығымен кешігеді, ал сәйкес келмейтін ағын толығымен жабылмайды, өтіп кету эффекті осыған негізделеді. Өтіп кеткен компонент модуляцияға қатыспайды және жаңадан өндірілетін кескіннің айқындылығын азайтатын жарық түсіретін фонын құрайды. Бұрыштың аз ғана шамасында өтіп кетудің жиынтықталмауы аз мөлшерде болады, ал бұрыш артқанда өседі. Жиынтықталмаудың нақты кризистік бұрыштары ұяшықтағы жарық жолының ұзындығына, сұйық кристаллдың кәдімгі және кәдімгі емес сыну коэффициенттерінің айырымына, ортаның басқа да физикалық параметрлеріне тәуелді. Қолданылатын жарық ағынына қойылатын талапты өтіп кету эффекті қояды. Қажет болса бағытталған сәулелену көмегімен СК-экрандағы кескіндерді тек бақылау бұрышының(10...15) тар интервалында байқайды. Зерттеушілер бұл кемшілікті байқамай өте алмады. Uchida фирманың мамандары бақылау бұрышының интервалы екі есе үлкейтілген үш өлшемді ұяшық ойлап тапты. СК-панельдерді өндіретін он шақты фирмалар үш өлшемді ұяшықтар қолданады. Зерттеушілер панельдердің ұяшығын басқарудың жаңа жолдарын ойлап табуда. Бұл проблеманың шешімі JVC фирмасының ILA видеопроекторы. Жарық клапанды модулятор орнына «фотокедергі-электрооптикалық ұяшық» жұбы қолданылады. Құрылғының конструкциясы 12.12-суретте көрсетілген.
1-фотокедергі, 2-диэлектрлік айна, 3-сұйық кристалл, 4-мөлдір электрод, 5-поляризатор-айна.
12.12 сурет ILA проекторының жарықты
модуляциялайтын блок
СК-панельдің жұмыс элементтері фотокедергі, интерференциялық шағылыстыратын қабат, сұйық кристалл қабаты, ток өткізетін мөлдір пластина қабаты болып табылады. Кинескоппен көрсетілетін кескіндер фотокедергіге(фоторезист) проекциялайды. Фоторезисттың кедергісі оның жарықтылығының деңгейінен тәуелді. Ақ және қара аймақтың таралуына байланысты бөлек аймақтарда кедергісі өзгеріп тұрады. Осының салдарынан электр потенциалы да өзгереді. Осыдан сұйық кристаллда біртекті емес электрлік кернеулік өрісі қалыптасады, ондағы потенциалдың таралу функциясы фотокедергінің бетіндегі кескінді қайталайды. Жарық клапанды блок принципиальды түрде шағылысуға жұмыс жасайды. Егер қарапайым пленкалы поляризаторды қолдансақ, онда поляризациялық қабат поляризатор мен анализатордың қызметін атқарады. Айтылып кеткендей бұл жағдайдағы модуляция теріс. Бірақ электронды құрылғылар көмегімен терісті оңға өзгертуге болады. Ең басты кемшілігі: жарық модуляторының динамикалық диапазонын толығымен қолданған орынсыз, ал аз индексте айқындылығын азайтатын жарық ағынының қалдықтары пайда болады. Бұл кемшіліктің шешімі сұлбаға жарық ағынының бір өтуі кезінде компоненттердің фазасын 45-ке , екі өткенде 90-ға(екі бағытта да) ығыстыратын қосымша элемент енгізу. Шағылысқан ағыны бар бір поляризаторлы схема поляризатор мен анализатор айқасқан схемаға айналады. JVC фирмасының ILA проекторында басқа шешім табылды. Hughes Aircraft Corp американдық корпорация жаңа поляризациялайтын элемент – айна ойлап тапты, ол 45 бұрышпен түскен жарықтың айна бетімен поляризацияланған компоненттерін өткізеді және ортогональді поляризацияны шағылыстырады. Бұл ерекшелігіне байланысты айна поляризатор да анализаторда бола алады. Бірақ бастысы айна, поляризаторы бар схемаларда жарық ағынының алынып тасталған бөлігін жұтып алатын элементтер жоқ. Артықтары ығыстырылады да сол жерде шашырайды. Поляризация үшін абсорбциялық анизотропия қолданылатын видеопроекторларда поляризациялайтын пленка, ILA видеопроекторы қуаты көп жарық ағынымен жұмыс жасай алады. Бұл үлкен артықшылық. ILA құрылысшылары видеопроектор ішіне кинескопты қайтаруға тәуекел етті, олардың негізгі функциясын яғни кескіндерді суреттеу – жаймалауды сақтау арқылы. Өте жарқыраған жарық ағынын шығару үшін кинескоп қатты күш салмайды. Осыдан оның жұмыс сенімділігі артады. Жарық клапанды модуляторда жарықты жұтып алатын элементтер жоқтығы жарық ағыны элементтеріне қуатты үлестіруге мүмкіндік береді. Тағы бір өзіндік ой СК-дисплей мен разрядты газ элементтерінің гибридінде - плазматронда іске асырылды. Плазматронды жасаудағы алғашқы қадамды 7 жыл бұрын Tektronix фирмасы жасады. 2 жыл бұрын плазматрооның матрицасын жасаудағы қиыншылықты жеңген Sony фирмасы. Жалпақ теледидар-плазматронның алғашқы үлгісі 1995 жылы Берлинде көрсетілді. Плазматрондағы негізгі ой –көлденең жолақтық электродтарды разрядты газ арналармен алмастыру. Бағытталған жарық көзі ретінде плазматронда люминесцентті лампалардан құралған «қабырға» қолданылады. СК-панельдерді жетілдіру үшін Sharp, Toshiba, Hitachi, NEC cияқты атақты фирмалар жұмыс жасауда. Мықтылардың арасына Samsung компаниясы кіреді.
