- •Оптоэлектроникаға кіріспе
- •Талшықты оптикаға кіріспе
- •Оптикалық электрониканың ерекшеліктері
- •Оптоэлектрониканың даму тарихы
- •1.4. Оптоэлектронды элементті базаның қазіргі уақыттағы күйі
- •1.5.Оптоэлектронды құрылғылар индекацияларын белгілеу жүйесі
- •1.6. Фотоқабылдағыш құрылғылардың және оптрондардың белгілеу жүйесі
- •Оптоэлектрониканың физикалық негіздері
- •2.1. Фотометриялық және энергетикалық сипаттамалардың айырмашылықтары
- •2.2. Оптикалық сәулеленудің фотометриялық сипаттамалары
- •2.2.1. Көріну функциясы және оның электромагнитті толқын ұзындығынан тәуелділігі
- •2.1 Кесте
- •2.2.2. Дененің бұрышы, жарықтық ағын және жарықтың механикалық эквиваленті
- •2.2.3. Жарық күші (IV)
- •2.2.4. Беттің жарықтануы (е)
- •2.3. Сурет. Жарықтануды анықтау
- •2.2.5. Жарықтылық заңы
- •2.2.6. Сәулеленетін беттін жарықтылығы (м)
- •2.2.7. Жарық беттің ашықтығы (l)
- •2.2.8. Ламберт заңы
- •2.2.9. Жарықтық экспозиция (Нv)
- •2.2. Кесте
- •2.3.1. Энергетикалық экспозиция (Не)
- •2.6. Сурет. Адам көзінің сезгіштігінің спектралды сипаттамасы
- •2.5. Колометриялық параметрлер
- •2.6. Оптикалық сәулеленудің когеренттілігі.
- •2.6.1. Монохроматты электромагнитті толқын
- •2.6.2. Электромагнитті толқындардың сәулеленуінің ультракүлгін, корінетін жарық және инфрақызыл диапазондардағы ерекшеліктері
- •2.6.3. Оптикалық сәулеленудің реалды параметрлері мен τк және lк арасындағы өзара байланыс
- •2.7. Кванттық өткелдер және сәулеленетін өткелдердің ықтималдығы
- •2.7.1. Энергетикалық деңгейлер және кванттық өткелдер
- •2.7.2. Спонтанды өткелдер
- •2.7.3. Мәжбүрлі өткелдер
- •2.7.4. Эйнштейн коэффициенттері арасындағы қатынастар
- •2.7.5. Релаксациялық ауысулар
- •2.8. Спектрлік сызық кеңдігі
- •2.9. Электромагнитті өрістің күшеюі үшін мәжбүрлі ауысуларды қолдану
- •2.10. Шалаөткізгіштердегі сәулелену генерациясының механизмі
- •2.12.Сурет. Р-n-ауысудағы тасымалдаушылардың рекомбинациясы
- •2.11. Тік зоналы және тік зоналы емес шалаөткізгіштер
- •2.3. Кесте
- •2.12. Сыртқы кванттық шығыс және сәулелену шығыны
- •2.13. Гетероструктуралар негізіндегі сәуле шығаршыштар
- •2.14. Қатты денелердегі жарықтың жұтылуы
- •2.15. Өткелдер типтері және сәулеленуші шалаөткізгіш құрылымының сипаттамасы.
- •2.16. Оптикалық сәулеленудің параметрлері
- •Оптикалық толқынжүргізгіштер (волноводы)
- •3.1.Сынудың абсолютті көрсеткіші
- •3.2. Жарықтың сыну және шағылу заңдары
- •3.2.1.Жалпы мәліметтер
- •3.2.2. Жарықтың екі орта шекарасынан толық ішкі шағылысу шарты
- •3.3. Планарлық симметриялық оптикалық толқынжүргізгіштің конструкциясы
- •3.4. Гаусс-Хенхен эффектісі
- •3.5. Планарлы толқынжүргізгіш үшін көлденең резонанс шарты
- •3.6. Оптикалық сәулелену модасы
- •3.7. Цилиндрлік диэлектрлік толқынжүргізгіштің - стеклоталшықтың (св) конструкциясы
- •3.8. Стеклоталшықтың номиналды сандық апертурасы
- •3.9. Стеклоталшықта φ және γ бұрыштарының квантталуы
- •3.10. Стеклоталшықтағы импульсті сигналдарды кеңейту
- •3.10.1. Жарықтық шоқтың таралуына негізделген импульстік оптикалық сигналды кеңейту
- •3.10.2. Материалды дисперсияға негізделген импульсті оптикалық сигналды кеңейту
- •3.11. Градиентті жарықтыталшықтар қасиеттері
- •3.11.1. Жарықтықталшықтағы жарық рефракциясы
- •3.14. Сыну көрсеткішінің тербелмелі өзгеру ортасынжағы жарық рефракциясы
- •3.11.2. Градиентті стеклоталшықтар модаралық дисперсияны төмендету әдісі ретінде
- •3.12. Жарықтық толқынның е өрісінің электрлік компонеттерінің стационарлық толқынды теңдеуі және оның шешімі.
- •3.13. Шыныталшық бойымен тарала алатын мод-тың шекті саны.
- •Шыныталшықтағы оптикалық сигналдардың шығын түрлері
- •Материалдық дисперсияға сәйкес шығындар
- •Шыныталшықтыдағы рэлелік жарық таралуымен байланысқан шығындар
- •Шыны талшықтыда он гидроқышқыл топта болумен шартталған шығындар
- •3.27 Сурет сөну коэффициенті
- •3.30 Сурет периодтты екіеселі микроторлы бейнеде
- •4,1 Сурет шығарылатын жарықтың жіңізшке спектрлі диапазон жиілі.
- •4.2 Сурет светадиодтың сәуле шығару 4.3 сурет светодиодтың қосылуы
- •4.4 Сурет Светодиодтың вас 4.5 сурет вас түзу бағыттарының тиым салынған зонада қолданылатын материалдар айырмашылығы
- •4.6 Сурет спектральді диапазон және максималды фотосезгіш шалаөткізгіш материал структурасы
- •4.7 Сурет мезгілдік диаграмма
- •4.8 Сурет жарықтың тоқ(а) пен кернеуге (б)байланысы
- •Светодиодтардың құрылымы
- •4.6 Сурет
- •Светодиод қозуының негізгі схемалары
- •4.10 Суретте светодиод қозуының негізгі схемасы
- •Жарық диод түрлерін таңдау(выбор типа светодиода)
- •Жарық диодын таңдау негізі
- •4.11 Сурет
- •Светодиодтың электрлік моделі
- •Светодиодтардың инфроқызыл сәуле шығаруы
- •Ақ харық пен үлкен жарық көзі бар светодиодтар
- •4.14 Сурет ақ жарықтың алынуы 4.14 сурет сары люминаформен қапталған көк светадиод арқылы ақ жарықтың алынуы
- •Когерентті сәуле шығару құралдары
- •5.1 Сурет лазердегі кванттық ауысу
- •Лазердің құрылымды схемасы
- •Кристалды диэлектрик негізіндегі лазерлер
- •5.3 Сурет 5.4 сурет рубинді лазер схемасы
- •Сұйықтық лазері
- •5.6 Сурет
- •Газды лазерлер
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы инжекция монолазері
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы гетероструктурамен
- •Талшықты -Оптикалық күшейткiштер және лазерлер
- •Талшықты лазерлер
- •Негiзде талшықты лазерлер мәжбүр Комбинациялық шашырату
- •Сәулелену диодтары үшiн талшықты- оптикалық жүйелер
- •Лазер және жарық диодтарының Салыстырмалы сипаттамасы
- •Сурет қабылдағыш қалыптары мінездеме, параметрлері
- •Сурет қабылдағыш мінездемелері
- •Сурет қабылдағыштың параметрлері
- •Сурет қабылдағыш параметрлері сияқты оптопар элементі
- •Көз өзгеше құрамды фотоқабылдағыш есебінде
- •Фотоқабылдағыштардың шулық параметрлері
- •Фотоқабылдағыштардың электрлік моделдері
- •Фотоқабылдағыштардың шулы моделдері
- •Шоттки фотодиодтары
- •Гетероқұрылымды фотодиодтар
- •Лавинді фотодиодтар
- •Фототранзисторлар
- •Фототиристорлар
- •Фоторезисторлар
- •Фоторезистордың негізгі сипаттамалары мен параметрлері
- •Заряд байланысы бар құрал – қабылдағыш фотоқұралдар
- •Пиротехникалық фотоқабылдағыштар
- •7 Тарау оптрондар
- •Оптрондардың жұмыс істеу принципі және құрылғысы
- •Оптронның структуралық схемасы
- •Оптрондардың параметрлері және классификациясы
- •Оптронның электрлік моделі
- •Резисторлық оптопарлар
- •Диодты оптопарлар
- •Транзисторлы оптопарлар
- •Тиристорлы оптопарлар
- •Динамикалық таралу эффектісі негізіндегі ұяшықтар(дт-ұяшықтары)
- •Твист-эффект негізіндегі ұяшықтар
- •8.1.3.Твист эффектісі негізіндегі ұяшықтар
- •8.1.4.Жки(сұыйқкристалды индикатор) негізгі типтері және параметрлері
- •Ск индикаторды қосу схемасы
- •Көпразрядты индикатормен басқару схемасы
- •Электролюминесценттік индикаторлар(эли)
- •Эли құрылғысы және оның жұмыс істеу принципі
- •Эли параметрлері мен типтері
- •Эли қосу схемалары
- •Плазмлы панельдер және олардың негізіндегі құрылғылар
- •Электрохромды индикаторлар
- •8.5. Индикаторлық құрылғылар арқылы ақпараттың бейнеленуі
- •Оптоэлектрондық құрылғылардың қолданылуы
- •Оптоэлектрондық генераторлардың жұмыс істеу принципі және құрылғылар.
- •Блокинг-генертаор
- •Сызықты өзерілмелі кернеу генераторы
- •9.2 Сурет.Сызықты өзгермелі кернеу оптронды генераторы.
- •Вин көпірлі генетраор
- •9.3 Сурет Вин көпірлі оптоэлектронды генератор схемасы.
- •Оптоэлектронды құрылғылардың аналогты кілттерде және регуляторларда қолданылуы.
- •9.4 Сурет Оптрондардың аналогты құрылғыларда қолданылу мысалы
- •Логикалық функцияларды орындау үшін оптрондардың қолданылуы
- •9.8 Сурет Операцияны орындауға арналған оптрондық логикалық элементтер;
- •Оптрондардың электрорадиокомпоненттердің аналогы ретінде қолданылуы
- •Оптоэлектрондық күшейткіштердің жұмыс істеу принипі мен құрылғысы
- •9.9 Сурет
- •Оптоэлектронды сандық кілттердің құрылғысы және жұмыс істеу принципі
- •9.11 Сурет
- •Оптоэлектронды құрылғылардың жоғары қуатты құрылғыларды басқару мен жоғары кернеуді өлшеу үшін қолданылуы
- •Ақпаратты жазудағы оптикалық құрылғылардың жұмыс істеу принципі.
- •9.14 Сурет
- •Лазерлік-оптикалық ақпаратты оқудағы принцип
- •9.15Сурет
- •9.17 Сурет
- •Компакт дискіден ақпараттың ойнауы мен сандық оптикалық жазудың принципі
- •Компакт-диск құрылғысы
- •Компакт-дискке жазу
- •Штампталғаннан айырмашылығы.
- •Дисктердің маркировкасы
- •Қарағандағы пайдалану уақыты
- •Компакт-дискілердің жасалынуы мен тиражированиесі.
- •Компакт-дисктердің ойналуы
- •9.18 Сурет
- •Cd дағы дыбыстық сигналдардың параметрлері
- •Джиттер
- •Оптоэлектронды сенсорлы жүйелер адамның электрондық техникамен әрекеттесуі
- •9.21 Сурет
- •9.26 Сурет
- •Опто-волоконды байланыс жүйесі
- •Жалпы мағлұмат
- •Оптоталшықты жүйелер таралуы
- •Оптоталшықты жүйелер таралуы классификациясы
- •Оптоталшықты таралу жүйелерінің схемалары
- •10.2 Сурет
- •Оптикалық таратқыштар
- •10.3 Сурет
- •10.4 Сурет
- •10.5 Сурет
- •10.6 Сурет
- •Опто-волоконды байланс жүйесінің қабылдағыштары
- •Оптикалық сәулелену қабылдағыштары
- •10.7 Сурет
- •10.9 Сурет
- •Қабылдайтын оптоэлектронды модульдер
- •10.10 Сурет
- •Сандық опто-волокондық байланыс жүйесі
- •10.11 Сурет
- •10.12 Сурет
- •10.13 Сурет
- •Аналогты талшықты -оптикалық байланыс жүйелері
- •Смартлинк негізіндегі “Ақылды” байланыстырғыштар.
- •10.7.1. Смартлинктің техникалық шешімдері
- •Өздігінен құрылатын компьютерлер
- •Оптоталшықты нейроинтерфейстер
- •Мүмкіндік желілері үшін талшықты-оптикалық технологиялар.
- •Жалпы мәліметтер
- •10.8.2 Мүмкіндік желілерінін әлемдік дамуынын үрдістері
- •10.8.3 Оптикалық мүмкіндік желілерінін технологиялары
- •Оптикалық мүмкіндік желілерінің категориялары
- •10.8.5 FttBusiness- бизнес үшін талшық
- •10.8.6. Ftth – үйге арналған талшық
- •10.8.7. Fttb – көп пәтерлі үй үшін талшық
- •10.8.8. Ауылдық аймаққа арналған талшық
- •Нанофотониканың физикалық негіздері
- •11.1.Нанофотоникаға кіріспе
- •11.2. Төменгі өлшемді объектілердің классификациясы
- •11.3. Жартылайөткізгіштердегі кванттық эффект
- •11.4. Наноматериалдардың оптикалық ерекшеліктері
- •11.4.2 Металдық нанокластерлердің оптикалық қасиеттері
- •11.4.3. Шалаөткізгішті нанокластерлердің оптикалық қаси
- •11.4.4.Фотонды нанокристалдар
- •11.4.5. Квантты шұңқырлардың оптикалық қасиеттері
- •11.4.6. Кванттық нүктелердің оптикалық қасиеттері
- •11.5. Лазерлер жасалуында квантты- өлшемдік эффектерді қолдану
- •12.1. Жалпы түсінік
- •12.2. Наноэлектронды лазерлер
- •12.2.1. Горизонталды резонаторлары бар наноэлетроникалы лазерлер
- •12.2.2 Вертикальды резонаторлары бар наноэлектронды лазерлер
- •12,6 Сурет. , кезінжегі лвр-2 ватт-амперлік сипаттамалары
- •12,7 Сурет. Лвр-1 вольт-амперлік сипаттамалары:
- •12.2.3.Оптикалық модуляторлар
- •12.3. 12.3.1. Наноэлектронды құрылғылар және сұйық кристаллды негіздегі жүйелер
- •12.3.2.Электрооптикалық модулятор
- •12.3.3 Жарық клапанды модулятор
- •12.3.4. Жалпақ теледидарлар, дисплей және видеопроекторлардың жарық клапанды модуляторы
- •12.3.5. Кең қолданыстағы сұйық кристаллды дисплей.
- •12.4. Органикалық наноматериал негізіндегі тарататын құралдар
- •12.4.1. Жалпы мағлұматтар
- •12.4.2. Органикалық жарық диодтары
- •12.4.3. Органикалық жарық диодтарын алу технологиясы
- •12.4.4. Oled-дисплейде түрлі-түсті кескінді алу
- •12.4.5. Amoled транзисторлары орнына mems-кілттерін пайдалану
- •12.4.6. Органикалық жарық диодтары негізінде қондырғылар мен жүйелерді жасақтау жағдайы
- •12.5. Көміртекті талшықтар автоэмиссиясы негізіндегі жарық көздері
- •12.5.1. Жалпы мағлұматтар
- •12.5.2. Автоэлектронды эмиттерлі катодолюминесцентті дисплейлер
- •12.6. Фотоқабылдағыш наноэлектрондық құралдар
- •12.6.1. Квантты шұңқырлардағы фотоқабылдағыштар
- •12.6.2. Кванттық нүктелер негізіндегі фотоқабылдағыштар
- •12.32 Сурет. Фотоқабылдағыш құрылысы мен диодтың энергетикалық диаграммасы.
- •12.7. Кең қолданылатын фотоматрицалар
- •12.7.1. Жалпы мағлұмат
- •12.7.2. Матрицалар сипаттамасы
- •12.7.3. Қолдану технологиясы бойынша матрица түрлері
- •12.7.4. Фотоматрицаларда түрлі-түсті кескіндерді алу әдістері
- •12.8. Тізбекті жаймалы ұялы құрылғыларға арналған лазерлік микропроектор
- •12.9. Квантты нанотехнология және оның өнімі
- •12.9.1. Жалпы мағлұматтар
- •12.9.2. Кванттық компьютерлерді жасақтау
- •12.36 Сурет. Кк жұмысының структуралық схемасы
- •12.9.3. Кванттық криптография жоспарлары
11.4.2 Металдық нанокластерлердің оптикалық қасиеттері
Металдық нанокластерлердің жұтылу спектрлері массивті металдардың жұтылу спектрлерінде болмайтын интенсивті кең жолақпен сипатталады. Бұл жолақтың пайда болуы өткізгіштіктің электрондарының жалпы қозуына байланысты және ғажайып түстік гаммаға – қызыл түстен көкке дейін – асыл, сілті, аз кездесетін металдар үшін алып келеді. Плазмондық эффект құлайтын электромагнитті сәулеленудің нанокластерімен резонансты жұтылуда болады. Электромагнитті өріс әсер еткен кезде кластердің өткізгіштік электрондары оң зарядталған ақауға қатысты жылжиды. Жылжу нәтижесінде жылжу шамасына пропорционалды, гармоникалық осциллятордағыдай кері қайтарушы күш туындайды. Электрондардың жиілігінің және сыртқы өрістің жиілігі сәйкес келгенде, электрондардың өзіндік қозуымен байланысты резонанстық эффект байқалуы қажет. Электрондардың коллективті қозғалысы квантты механика тіліндегі түсіндірілуі hw0 энергиясына ие плазмондардың элементарлы қозуы түсінігіне алып келеді (мұндағы w0 – плазмонның өзіндік жиілігі) .
Наносистемадағы матрицалардың және нанокластерлердің қасиеттері E=E0exp(iwt) анықталатын E энергиясы және w жиілігі бар электромагнитті сәулеленудің жұтылуы арқасында болатын диелектрлік комплексті өткізгіштікпен сипатталады. N нанокластерлерінің көлем бірлігіне жұтылуын A=LCN/2,3 жазуға болады, мұндағы C және L жұтылу қиылысы және оптикалық жұтылу ұзындығы. Егер кластердің өлшемі толқын ұзындығының өлшемінен әлдеқайда кіші болса, онда жұтылудың қиылысы былай анықталады:
Мұндағы, V және λ сфералық кластердің көлемі және ω жиілігі бар құлайтын сәулеленудің толқын ұзындығы.
Нанокластердің комплексті диэлектрлік өткізгіштігі:
ε2(w) кіші болған кезде резонанс және жұтылу максимумынының куйі келесі формуламен анықталады
ε1( ω)=-2εm , мұндағы εm диэлектрик тұрақтылығы. Жұтылу сызығының кеңдігі және биіктігі ε2(w) анықталады. Одан бөлек резонанс кеңдігі εm мен анықталады. Резонанс аймағындағы жұтылу сызығының профилі Лоренцтік формаға ие және hw0 резонансты пиктің энергиясымен және оның кеңдігімен сипатталады. Толқын ұзындығынан әлдеқайда кіші нанокластерлер үшін резонансты жиілік және оның сызығының орналасуы былай анықталады:
Мұндағы n- электрондардың тығыздығы; ε 0- вакуумның диэлектрлік тұрақтысы; me – өткізгіштіктің электрондарының эффективті массасы; ε m – диэлектрлік өткізгіш ортаның қозғалушы бөлігі; Х - ε m компоненті. Резонанс кеңдігі былай анықталады:
VF – электрондардың фермилік жылдамдығы; А – тұрақты ; r – нанокластер радиусы.
11.6- 11.8 формулаларының анализі орналасудың немесе плазмалық жұтылу сызығының жылжуының нанокластер өлшеміне тікелей тәуелді екенін көрсетпейді, бірақ кластердің өлшемін жоғарылатқанда жұтылу сызығының қысылуына дәлел болады. Тәжірибелер кіші нанокластерлер үшін сызықтың қысылуын нақтылайды, бірақ өлшемдік эффекттің плазмондық резонанс жиілігінің өзгерісіне әсеріне қарсы мәліметтерді береді.
11.4.3. Шалаөткізгішті нанокластерлердің оптикалық қаси
Шалоөткізгішті
нанокластерлерде массивті материалдардағыдай
валентті зона мен өткізгішті зона
арасында жарықтың жұтылуы және
шығарылуымен түсіндірілетін энергетикалық
саңылау болады. Шалаөткізгіштерде
кристалдың немесе кластердің жарық пен
қозуын “электрон - кемтік“ әлсіз
байланысқан жұбын көрсететін экситонның
қозуы ретіндк қарастыруға болады.
Экситонның дэлокализация аймағы массивті
дененің кристалдық торының периодан
асып түседі. Нанокластер жағдайында
экситонның өлшемі кластердің өлшемімен
бірдей немесе асып түседі, ол тасушылардың
(электрондар –кемтіктер) толқын
ұзындығының тілінде кванттық шектеу
мағынасын білдіреді. Макроскопиялық
кристалл үшін экситоннвң борлық радиусы
мұндағы μ- экситонның келтірілген
массасы,
мұндағы mэ
, mД-
электрон және кемтіктің эффектив
массасы; n=1,2,3… Валентті зона мен
өткізгіштік зонаның арасындағы саңылаудың
кластердің өлшемі мен энергетикалық
тәуелділігін электронның (кемтіктің)
импульсінің анықталмағандық қатынасынан
және
оның координаталарынан бағалауға
болады. Онда кластердің өлшемін d=∆x, ал
электронның энергиясын E=∆p2/2μ
деп алсақ, онда E>h2/(2μr2)
бағасын аламыз. Осылай тыйым салу
зонасының ені нанокластердің ені
азаюымен Eg(1)
~1/r2
бойынша өседі. Өткелдің энергиясы
өскеннен кейін жұтылудың оптикалық
спектрлерінің нанокластерлердің
люминесценциясында бұл спекторларды
массивті денелердің спектрлерінен
ажыратып тұратын көк жазу байқалады.
Кластердің өлшемі тыйым салынған зона арқылы энергия өткеліне ғана емес, электрон және кемтік арқылы куллондық қатынасқа да әсер етеді Eg(2)~ 1,78e2 /(εm r).
Экситонның жалпы энергиясының қозуы төрт мүшеден тұрады: E = Eg +Eg(1) - Eg(2) -ERy, Еg— жартылайөткізгіштің массивті кристалдағы тыйым салынған зонаның ені; Eg(1)h2n/(2μr2 );
ERy = 0,248/μe4/(2n2/h2) — электрон және кемтіктің энергия байланысы; (Ридбергтің эффективті энергиясы). Осындай әдіспен, үшінші және екінші мүше кластер өлшеміне байланысты.
Электрон және кемтіктер рекомбинацияланғаннан пайда болатын,кластердің кішірейген өлшемдерімен энергиясы көп бетке аналогтық ығысу( сдвиг) люминесценция спектрінде бақылануы керек. Бұл энергия кулонның электрон және кемтік қатынасына байланысты:
E=2Пhc/λ , бұл жерде λ – толқын ұзындығының люминесценциясы; Еmin – минималлды энергия; Dд , Dэ – электрон және кемтіктерге сәйкес тұзағы. rДЭ — электрон және кемтік арасындағы арақашықтық;
Люминесценция және жұту сызығының ені кластердің өлшеміне байланысты, сонымен қатар кішірейген кластердің өлшемі электрон қозуын люминесценция уақытында электрон – фонондық қатынасқа байланысты өседі. Электронды кластердін бетіне таралуы арқасында электронды релаксацияның жылдамдатылуын болжауға болады, бұл кезде таралу кластердің беті ауданының оның көлеміне қатынасына пропорционал түрінде өсуі керек, яғни 1/r бойынша.
Мұндағы a,b – константалар; τмм – массивті материалдың уақыт релаксациясы; VF – Ферми деңгеіндегі электрон жылдамдығы; а – бүтін сан.
11.10 формуласына сәйкес, кластер өлшемінің кішіреюі релаксация уақытының үлкеюіне алып келеді.
Энергиясы

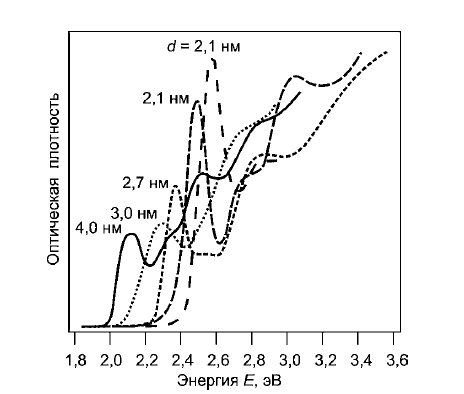

11.8 – Нанокластерлердің жұтылу спектрі CdSe 2,1...4 нм 2,1...4 нм , Т = 10 К
11.9- сурет
Сызықтың суммарлы эксперименталды ені; 2 – үлес;
Энергияы жоғары аймаққа энергетикалық жылжулар немесе жұтылу сызығының созылуы көптеген шалаөткізгіштерге тән, мысалы металдардың халькогиниді, металдардың галогениді және т.б үшін.
Мысал
ретінде өлшемі 2,1…4нм болатын
нанокластері бар, полимерлі пленкалар
негізіндегі наноматериалдардың
люминесценциясы мен жұтылуын зерттеудің
нәтижелерін келтіреміз.
11.8-суретте T=15К кезіндегі әртүрлі өлшемдердегі нанокластерлерінің жұтылу спектрі көрсетілген. Келтірілген тәуелділіктер кластердің өлшемін азайтқанда, жұтылу жолағы энергиясы үлкен аймаққа жылжитынын (көк жылжу байқалады) көрсетеді. Бұл жылжу 1/r2 тәуелділігімен сипатталуы мүмкін, яғни ол матрицаның әсеріне төмен сезгіш. Төмен температураларда кластердің өлшеміне жұтылу сызығы енінің тәуелділігі материалдың әсеріне көбірек сезгіш болып келеді, ол 11.9-суретте келтірілген. Жалпы сызықтың енінде үш үлес бар. Сызықтың еніне елеулі үлес сәулеленудің торлардың қоспалары мен дефектеріне созылмалы таралумен түсіндіріледі (11.9сурет 2 қисық). Бұл үлес нанобөлшектің өлшеміне тәуелді (дәлірек айтқанда, таралу бетінің эффективті ауданына,ол S/V қатынасына попорционал, мұндағы S –беттің ауданы, V- нанобөлшектің көлемі) және температураға тәуелді емес. Екінші үлес (11.9 қисық 3) нанокристалдың төмен жиілікті тербелмелі модтарын байланыстырумен түсіндіріледі. Бұл үлес температураға тәуелді және температура көтерілгеннен сызықтың қысылуы сызықты түрде өседі. Төменгі жиілікті тербелістердің байланысуымен түсіндірілетін фононды қысылу
“ гомогенді“ енге тек қана жоғарғы емес , төменгі температураларда да елеулі үлес (20..35%) береді. Үшінші үлес ең кіші үлес ( 11.9сурет қисық 4). Бұл үлес экситонның өмірінің ұзақтығының өзгеруімен түсіндіріледі. Экситон күйінің өзгерісі нанобөлшектің өлшеміне тәуелді. Басып алу жылдамдығы бет ауданының оның көлеміне қатынасына S/V пропорционал.
