§ 1.5. Интегралды микросхемалардың белгілеуінің жүйесі.
Интегралды микросхемалар электронды аппаратураның барлық түрі үшін элементті база болды. Әр түрлі аппаратураларды (сандық, аналогты және комбинирленген – аналогты – сандық) құру үшін, ал олардың функционалды толық жүйелері (серии), бөлек емес микросхемалар қажет. Сондықтан электронды аппаратураның элементті базасын интегралды микросхемалардың сериялары –әр түрлі функцияны орындайтын, бірыңғай құрылымды – технологиялық базаға ие және аппаратурада бірге қолдану үшін арналғанИМС жиынтығынан тұрады.
Типономиналмен интегралды микросхемамен нақты функционалды белгілеу және өзінің шартты белгілері бар ИМС түсінеді. Интегралды микросхеманың типімен нақты функционалды белгілеу және өзінің шартты белгілері бар ИМС типономиналдардың жиынтығымен түсінеді. Серияның құрамы функционалды толық бөлек микросхемалармен анықталады. Функционалды белгілеуге және серияны қолдану аймағына тәуелді үш – төрттен бірнеше ондаған микросхемалардың әр түрлі түрлерін құрай алады. Уақыт өтуімен перспективті сериялардың құамы кеңейеді.
Барлық шығарылатын интегралды микросхемалар құрылымды – технологиялық бойынша шартты белгілер қабылданғанжүйесімен сәйкес орындалуымен үш топққа бөлінеді: жартылай өткізгішті, гибридті және басқа (прочие). Соңғы топқа қазіргі уақытта шекті мөлшерде шығарылатын,пленкалы ИМС, сонымен қатар вакуумды және керамикалық ИМС қатысты. Бұл топқа шартты белгілер жүйесінде келесі сандар сәйкестендіріледі: 1,5,7 – жартылай өткізгішті ИМС (7 – корпуссыз жартылай өткізгішті ИМС); 2, 4, 6, 8 –гибридті ИМС; 3 – ИМС прочие.

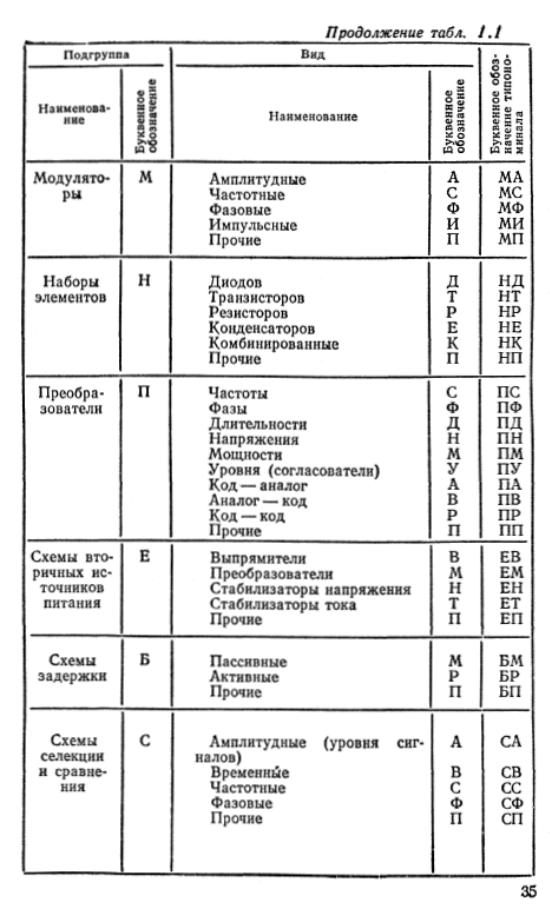

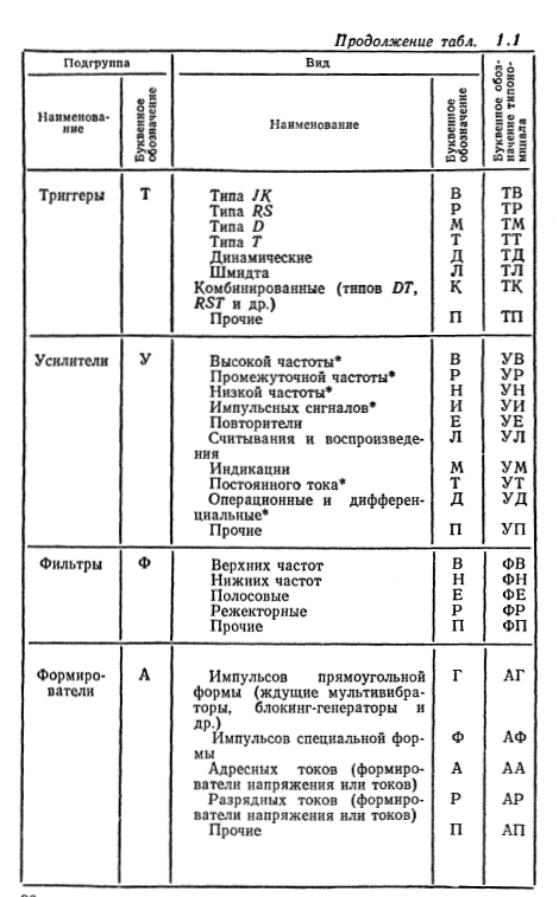

Радиоэлектронды аппаратурада орындалатын функцияның сипаттамасы бойынша ИМС – ны жартытопқа (подгруппа) (мысалы, генераторлар, модуляторлар, триггерлер) және түрлерге ( мысалы, кернеуді, фазаларды, жиіліктерді түрлендіргіштер)бөледі. Функционалды белгілеу бойынша интегралды микросхеммаларды классификациялау 1.1 кестеде көрсетілген.
ИМС белгілері қабылданған жүйе бойынша төрт элементтерден тұрады.
Бірінші элемент – құрылымды – технологиялық топқа сәйкес сан.
Екінші элемент – берілген ИМС сериясының өңдеудің реттік нөмірін білдіретін, екі – үш сандар. Сөйтіп, бірінші екі элемент ИМС сериясының толық нөмерін сипаттайтын, үш – төрт санды құрайды.
Үшінші элемент – ИМС – ң түріне және жартытопқа сәйкес келетін екі әріп.
Төртінші элемент – ИМС – ң бірдей функционалды белгілеу бойынша бірнеше болуы мүмкін, берілген серияда ИМС – ны өңдеудің реттік нөмері. Ол бір немесе бірнеше сан сандардан тұруы мүмкін.
1.11 суретте 40 сериялы өңдеудің реттік нөмірімен операциялық күшейткіштің жартылай өткізгішті ИМС – ң белгілері, серияда берілген микросхеманың 11 функционалды белгісі бойыншареттік нөмірмен өңдеу көрсетілген.
Шартты белгілердің соңындаәдетте, берілген типономиналдың электрлі параметрлердің технологиялық разбростыанықтайтын, әріп қосады. Нақты электрлі параметрлердің мағынасы және әрбір типономиналдың бір бірінен айырмашылығы техникалық документацияда болады (мысалы, 133ЛА1А ИМС 133ЛА1Б ИМС – дан ерекшеленеді).
Бірнеше серияларында (бұл сонымен техникалық документацияда ескертіледі) ИМС – ң шартты белгілерінің соңындағы әріп, типономиналдың берілгені шығарылатын, корпустың түрін анықтайды. Мысалы, «П» әріп пластмассты, «М» – керамикалықкорпус екендігін білдіреді. Микросхемалардың кең қолданылуы үшін шартты белгілердің басында «К» әрібін көрсетеді (мысалы, К140УД11). Егер «К» әрібінен кейін, серияның нөмерінен алдын «М» әрібі көрсетілсе, онда бұл барлық серия керамикалық корпуста шығарылатынын білдіреді (мысалы, КМ155ЛА1).
ИМС –ң сериясы үшін корпуссыз орындалуында, «Б» әрібі серияның белгіленуінің алдына қосылады (мысалы, КБ524РП1А-4).
Корпуссыз ИМС үшін қысқарған белгілер құрамында сызықшадан кейін, конструктивті орындаудың сәйкес модификациясын сипаттайтын (мысалы 703ЛБ1-2), сан жазылады: иілгіш(гибки)шығыспен (выводами) – 1; ленталы шығыспен , сонымен бірге полиимидті пленкада –2; қатты шығыспен –3;жалпы пластинада (бөлінбеген) –4; шығынсыз ориентации бөлінген –5;контактты ауданмен шығыссыз (без выводов) (кристалл) –6.
Енгізілгенге дейін ГОСТ 18682 – 73 шартты белгілерді қосу нормативті – техникалық документациямен сәйкес өтті. 1973 ж кейін көп ИМС жаңа шартты белгілер алды.

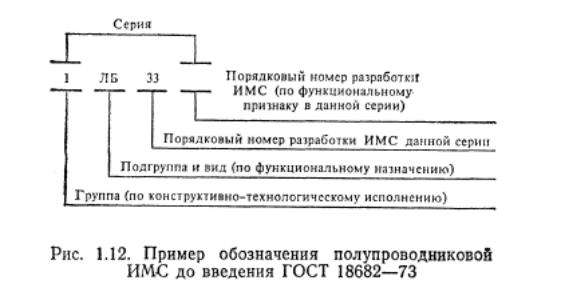

1.11 және 1.12 суреттерде ИМС жаңа белгілеріне (тип 140УД 11) және ИМС ескі белгілеріне (тип 1ЛБ331) мысалдар келтірілген.
