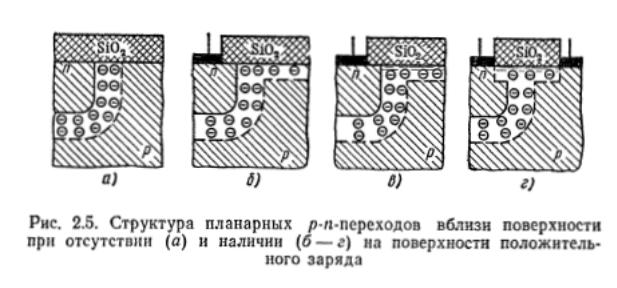

- •2.5 Сурет. Оңзарядтың бетінде бар болуы (б– г) және бетіне жақын кезде жоқ болуы (а)планарлыp-n-өткелінің құрылымы.
- •§ 2.3. Микроэлектронды құрыллымдарды құрудың базалық физика – химиялық әдістері.
- •2.6 Сурет. Кремнидің термиялық тотығуын орнату құрылғысы
- •2.7 Сурет. Фотолитографияның процессінің схемасы:
- •2.9 Сурет. Екізоналы диффузионды қондырғының схемасы
- •2.10 Сурет. Бірзоналы диффузионды қондырғының схемасы: 1 – газды беруге арналған магистраль; 2 – сұйық диффузиант үшін қоректендіргіш; 3 – кварцты труба; иг – инертті газ; гн – газ –тасушы
- •2.11 Сурет. Ионды легірлеуге арналған қондырғының схемасы
- •Травление.
- •Глава 3 Шалаөткізгішті интегралды микросхемалар
- •§ 3.1 Типтік конструкциялар және шалаөткізгішті имс құрылымы.
- •§3.2 Биполярлы транзисторлар.
- •Планарлы-эпитаксиальды транзисторлар.
- •Шоттки барьері бар транзисторлар.
- •Көпэмиттерлі транзисторлар.
- •Әр түрлі структурадағы мдп-транзисторлардың параметрлері.
- •§ 3.4 Диодтар
- •Әр түрлі схема бойынша қосылған транзисторлық структура негізіндегі диодтың параметрлері
- •§3.5 Шалаөткізгіш резисторлар.
- •Диффузионды резисторлардың параметрлері. 3.3-таблица
- •§3.6 Шалаөткізгіш конденсаторлар
- •3.7. Биполяр имс дайындау технологиясы
- •Планарлы-эпитаксиалды технология.
- •Қосарлы технология.
- •Изопларлы технология.
- •§ 3.9. Имс шалаөткізгішінің герметизациясы мен бүрмесі
- •§ 3.10. Шалаөткізгішті имс - ны жобалау және өңдеу этаптары
- •4 Тарау
- •§ 4.1. Гибридті имс конструкциясы
- •§ 4.2. Қалыңпленкалы гибридті имс элементтері
- •§ 4.3. Жіңішке пленкаларды алу әдістерді
- •§ 4.4. Гибридті имс - ға арналған подложка
- •§4.5. Пленкалы резисторлар
- •4.15 Сурет. Жұқа пленкалы резисторлардың конструкциялары:
- •4.16 Сурет. Пленканың салыстырмалы кедергісінің оның еніне тәуелділігі: і-тунельді эффекттің облысы, іі-бұзылған беттің облысы, ііі-көлемдік қасиеттерінің облысы
- •§4.6. Пленкалы конденсаторлар
- •4.17 Сурет. Жұқа пленкалы конденсатордың жалпы түрі: 1-жоғары өтетін қоршау; 2-диэлектрлік пленка; 3-төменгі өтетін қоршау; 4-подложка.
- •4.18 Сурет. Кремний қышқылы негізіндегі пленкалы конденсатордың диэлектр өткізгіштігінің тәуелділігі:
- •4.19 Сурет. Қалдық газдардың әртүрлі қысымымен тозаңданған кремний моноқышқылы негізіндегі конденсаторлардың вас-ы:
- •§ 4.7. Пленкалы имс – дағы индуктивті элементтер
- •§ 4.8. Пленкалы өткізгіштер және контактілік алаңдар
- •§ 4.9. Қабатаралық изоляция
- •§ 4.10. Гибридті имс – ның пассивті элементтерінің әртүрлі конфигурацияларын алу әдісі
- •§ 4.11. Гибридті имс – ның навесный компоненттері
- •§ 4.12. Гибридті имс – ға арналған корпустар
- •4.13. Гибридті имс құрудың негізгі принциптері және жобалау кезеңдері
- •4.14. Гибридті имс жобалаудың бастапқы деректері
- •4.15. Гибридті имс топологиясын және құрылымын жобалау
- •5 Бөлім. Үлкен интегралды схемалар (үис)
- •5.1. Үис жалпы сипаттамалары және негізгі параметрлері
- •5.2. Үис классификациясы және қолдану аймақтары
- •5.3 Үис қарапайым базасы
- •5.4. Шалаөткізгішті үис құрылымы және жасау технологиясы
- •5.5. Гибридті үис құрылымы және дайындау технологиясы
- •5.6. Үис жобалаудың ерекшеліктері және негізгі кезеңдері
- •6 Бөлім. Байланыс құрылғыларна арналған негізгі микросхемотехникалар мен интегралды микросхемалар
- •6.1. Имс схемотехникалық ерекшеліктері
- •6.2. Биполяр транзистордағы сандық имс негізгі типтері
- •§6.4 Микроқуатты логикалық имс
- •§ 6.6 Сандық имс дамуының тенденциясы
- •§ 6.7 Аналогты (сызықты) имс негізгі типтeрі
- •§6.8. Аппаратуралық байланысқа арналған интегрлды микросхема
- •§6.9 Микропроцессор
- •§ 6.10 Аса жоғары жиілік (свч) диапазонының интегралды микросхемасы
- •Сапа, сенімділік және интегралды схемаларды қолдану
- •§ 7.1. Сапа теориясының негізігі түсінігі
- •§7.2. Сапа бақылау әдісі және имс сенімділік бағасы
- •§7.4 Имс сынағының санаттары мен түрлері
- •§7.6 Сапа көтерілуінің жолдары және имс сенімділігі
- •§7.7 Имс мен үис (бис)нің негізгі қолданыстары
- •§8.1. Функционалды микроэлектрониканың негізгі даму бағыттары
- •§ 8.2. Оптоэлектроника
- •249 Сериялы оптоэлектронды имс - ның электрлік схемасы
- •§ 8.3 . Акустоэлектроника
- •§ 8.4. Диэлектрлік электроника
- •§ 8.5. Хемотроника
- •§ 8.6. Биоэлектроника
- •§ 8.7. Микроэлектрониканың алдағы дамуы
2.3 Сурет. Бірқалыпты p-n-өткелдің облысында таралуы.
а – донорлы және акцепторлы қоспалар; б–олардың айырмашылығы; в–көлемді зарядтың тығыздығы
Осындай өткелде электрондардың шығу жұмысының айырмашылығы p-n- облыстарында n- типті жартылай өткізгіштен p-типті жартылай өткізгіште электрондардың диффузионды ағыны пайда болады және кемтіктің аналогты ағыны, қарама қарсы жаққа бағытталған. Приконтактты облыстан электрондар мен кемтіктердің кетуі, донорлы жылжымайтын иондалған атомдармен және акцепторлы қоспалармен шарталған(2.3 сурет, в),көлемді зарядтың облысын құрады. Зарядты тасушылардың ауыстыру процессі, потенциалдардың контактты айырмасы, көлемді зарядпен құрылған, толығымен потенциалдардың компенсацияланған айырмасы болып табылған кезде, тоқтатылады. Сонымен бірге электрлік өріспен және көлемді зарядтың қабатында пайда болатын ток, толығымен, зарядтытасушылардың концентрациясының градиентіммен шарталған, диффузионды токпен компенсацияланады.
Жартылай өткізгішті құрылымда жинақтау кезінде, p-n-өткелі бар, сыртқы кернеудің U түсірілген өрістің бағытына тәуелділіктен 2.4 суретте көрсетілгендей потенциалды барьердің биіктігі, тасушы зарядтың концентрациясының таралуы және көлемді зарядтыңоблысының кеңдігіөзгереді.

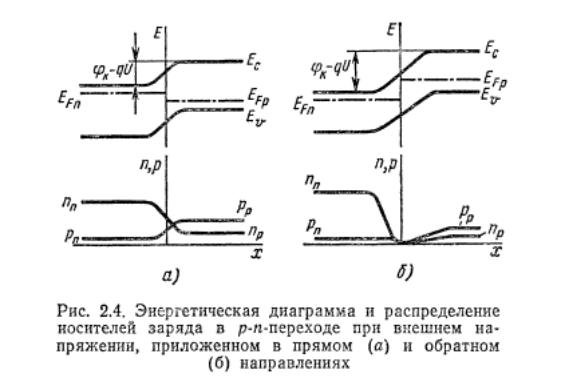

2.4 Сурет. Тура (а) және кері (б) бағыттарда түсірілген, сыртқы кернеу кезіндегі, p-n-өткелдегі зарядты тасушылардың таралуы және энергетикалық диаграммасы
Сонымен бірге негізгі емес тасушылардың концентрациясы pn және np көлемді зарядтың қабатының шекарасында тура жылжыту кезінде теңдік мағыналарымен рпо және nрoсалыстырғанда мына заң бойынша артады:
Бұл басы артық негізгі емес зарядты тасушылардың пайда болуына алып келеді, инжекция деп аталатын айдау процессі.
Кері жылжу кезінде негізгі емес зарядты тасушылардың концентрациясы ұқсастық заңы бойынша теңдік мағыналарымен салыстырғанда азаяды. Негізгі емес тасушы зарядтың «отсос» процессін экстракция деп атайды.
Ассиметриялық өткелдерде инжекцияланған негізгі емес зарядты тасушылардың төменгіомдыққа қарағанда, жоғарыомды қабатта көбірек, яғни инжекция біржақты сипаттамаға ие болады.Негізгі емес зарядты тасушылар төменгіомды қабаттан – эмиттерден жоғарыомды қабатқа – базаға иежекцияланады. p-n-өткелдің вольт – амперлік сипаттамасы көлемді зарядтың қабатында рекомбинацияның мағынасы болмаса, мына формуламен суреттеледі:
мұндағы
–
қанығудың ток тығыздығы,
және
–
электрондар мен кемтіктердің диффузионды
ұзындығы.
(2.13)
формуласынан ток тура бағытта кернеудің
жоғарылауымен экспоненциальді заң
бойынша өседі, ал кері бағытта сыртқы
кернеуге тәуелсіз, қанығу тогына
ұмтылады.
Ассиметриялық өткел жағдайында , мысалы,
егер п–
облыс р–облыстан
айтарлықтай күштірек легірленген болса,
яғни
кері
токтың тығыздығы
Микроэлектрониканың
жартылай өткізгішті құрылымдарында
базаның кеңдігі
жиі
диффузионды ұзындықтан Lайтарлықтай
аз болады. Мұндай өткелдерде инжекцияланған
заряд тасушылар базада қайта әрекет
жасауға үлгермейді. Бұндай жағдайда
вольт – амперлік сипаттама мына теңдікпен
суреттеледі:
p-n-өткелі сиымдылықты қасиетке ие болады. Кері жылжулы p-n-өткелінің барьерлі сиымдылығы жартылай өткізгішті ИМС – да конденсторларды құру үшін микроэлектроникада кеңінен қолданылады.
Диффузионды сиымдылықтығ бар болуы қажетсіз, себебі ол p-n-өткелінің импульсті және жиілікті қасиетін төмендетеді.
Жартылай өткізгіш контактілерінен – интегралды микроэлектроникада диэлектрик кремнийконтакты – кремний қышқылыерекше ықыласқа ие болады. Олар жартылай өткізгішті ИМС – да, металл – диэлектрик – жартылай өткізгіш құрылымымен конденсаторларды және оңаша бекітпелі өрістік транзисторларды құру,қос қышқылды кремний қабатымен микросхеманың үстін қорғау кезінде орынға ие болады. Мұндай контакттардың ерекшекліктері қос қышқылды кремнийдің қабатында иондалған донорлардың атомы бар және оларды алу технологиясымен шартталған. Донорлардың иондары кремний – қышқылы бөліміне жақын қышқылға назар аударған және бетіндегі оң зарядтың тығыздығымен сипатталады. Бұндай п– типті кремний жағдайында оның үстіңгі қабаты негізгі заряд тасушылармен (электрондармен) көбейеді, р – типті кремний жағдайында – негізгі тасушылармен (кемтіктермен) кемиді. Әдетте қышқылдағы заряд тығыздығына және кремнийдегі қоспаның концентрациясына тәуелділіктен кремнидің үстіңгі қабатындағы электрөткізгіштік типінің өзгеруі мүмкін, яғни инверсті каналдардың құрылуы. Кремниде қышқылды контактпен шартталған, көбейген, азайған және инверсті қабаттардың бар болуы, жартылай өткізгішті ИМС жұмысына және олардың элементтеріне елеулі ықпал етеді.
Жартылай өткізгішті құрылымдардағы беткі құбылыстар. Жартылай өткізгіштердің бетіндегі және көлеміндегі қасиеті ажыратылады, интегралды микросхемаларды құру кезінде есептеу қажет. Бұл жартылай өткізгішті құрылымдардың бетіндегі беткі энергетикалық жағдайдың пайда болуымен түсіндіріледі. Олар беткі атомдарда валентті байлланыстардың құрылмағанымен және адсорбцияланған атомдармен шақырылған, тордың бетіндегі потенциалды бұрмалаумен және барлық мүмкін беткі кешіліктермен шартталған. Осымен беткі зарядтың пайда болуы байланысты, яғни жартылай өткізгішті кристаллдың беті теріс және оң зарядқа ие болады. Сонымен, судың бетінде атомдардың кремнилі пластиналары немесе оттектің болуы теріс зарядтың , ал сілтілі (щелочных) металлдардың иондары – оңзарядтың пайда болуына алып келеді.
Беткі жағдайды толтыру кезінде, электрлі бейтарап шартпен сәйкес, жартылай өткізгіштің беткі зарядын болдыру, көлемді зарядтың беткі қабатында, осы зарядты бейтараптандыратын пайда болуымен қоса болуы керек. Бейтараптану бетіндегі зарядтың қарама қарсы белгісіне, зарядты тасушылардың белгісімен көлемді жартылай өткізгіштен үстіне тартылу және бір белгінің тасушыларының тебілу жолымен болады. Сондықтан жартылай өткізгіштің беткі қабаты негізгі заряд тасушылармен азайған немесе көбейген болып табылады.
Жартылай өткізгіштің беткі қабатында көлемді зарядтың пайда болуы осы қабатта электрлік өрістің пайда болуына әкеледі. Жартылай өткізгіштің беткі қабатының қасиеті беткі жағдайға ие, металл - жартылай өткізгіш және жартылай өткізгіш – диэлектрик контакттардың құрылымдары беткі қабаттың қасиетімен ұқсас.
Қалыптастыру процессінде немесе жартылай өткізгішті құрылымдардың жұмысы зарядтың бетінде (поверхности) пайда болатын белгіге, тасушылардың концентрациясына және жартылай өткізгіштің типіне тәуелділіктен беткі облыстағы заряд тасушылардың концентрацияның өзгеруі үш жағдайда болуы мүмкін: азаю, инверсия және көбею.
