0101Как изменятся потери в стали трансформатора при увеличении его нагрузки в 2 раза?

Не изменятся

0102Ток неизменный по времени по значению и направлению, называют

Постоянным током

0103Величина, численно равная работе, которую совершает источник, проводя единичный положительный заряд по данному участку цепи, называют

Электродвижущей силой

0104Где применяются трансформаторы?

Во всех указанных областях

0105Сила тока в цепи прямо пропорциональна ЭДС источника, это выражение

Закона Ома для всей цепи

0106При наличии электрического тока в проводниках движущиеся свободные электроны, сталкиваясь с ионами кристаллической решетки, испытывают противодействие своему движению. Это противодействие количественно оценивается

Электрическим сопротивлением

0107Величина обратная электрическому сопротивлению называется

Электрической проводимостью

0108Элементы электрической цепи, характеризующиеся сопротивлением, называют

Резистивными

0109Соединение, при котором по всем участкам проходит один и тот же ток, называют

Последовательным

0110Любой замкнутый путь, проходящий по нескольким участкам, называют

Контуром

0111Участок цепи, вдоль которого проходит один и тот же ток, называют

Ветвью

0112Место соединения трех или большего числа ветвей, называют

Узлом

0113Соединение, при котором все участки цепи находятся под действием одного и того же напряжения, называют

Параллельным

0114Совокупность соединенных между собой источников и приемников электрической энергии, по которым может протекать электрический ток, называется

Электрической цепью

0115Алгебраическая сумма токов ветвей для любого узла электрической цепи равна нулю, это формулировка

Первого закона Кирхгофа

0201Устройство, в котором энергия неэлектрическая превращается в энергию электрическую, называется

Источником электрической энергии

0202Устройство, преобразующее электрическую энергию в неэлектрическую, называется

Приемником электрической энергии

0203Расчетная модель реальной цепи, состоящей из совокупности идеализированных элементов, позволяющих с достаточной степенью точности рассчитывать режим цепи, называется

Схемой замещения

0204График распределения потенциал вдоль участка цепи или замкнутого контура, называют

Потенциальной диаграммой

0205Зависимость тока, протекающего по сопротивлению, от напряжения на этом сопротивлении, называют

Вольт-амперной характеристикой

0206Алгебраическая сумма эдс в любом замкнутом контуре равна алгебраической сумме паений напряжения вдоль того же контура, это формулировка

Второго закона Кирхгофа

0207Если в электрической цепи элементы, соединены параллельно между собой, включены последовательно с другими элементами, то такое соединение элементов называют

Смешанным

0208Сущность, какого метода изложена ниже, ток в какой-либо ветви представляет собой алгебраическую сумму токов, создаваемых в ней каждой из эдс цепи в отдельности.

Метод расчета электрических цепей с помощью законов Кирхгофа

0209Указать величину угла сдвига фаз между током и напряжением на участке цепи с резистивным элементом

0

0210Метод расчета электрических цепей, в котором за неизвестные принимают потенциалы узлов схемы, называется

Методом узловых потенциалов

0211Работа, совершаемая в единицу времени называется

Мощностью

0212Для оценки свойств, преобразователя энергии (источника или приемника электрической энергии) служит

Коэффициент полезного действия

0213При прохождении электрического тока по проводнику количество теплоты, выделяемое проводником, прямо пропорционально квадрату тока, сопротивлению проводника и времени, в течении которого ток протекал по проводнику, - это определение

Закона Джоуля-Ленца

0214Соединив все узлы или начала элементов, в один узел получим, соединение

Звездой

0215Соединив конец каждого элемента, с началом следующего, получим соединение

Треугольником

0301Какие потери в трансформаторе зависят от нагрузки?

Потери в обмотках

0302В международной системе единиц напряжение измеряется в

Вольт

0303В международной системе единиц мощность измеряется

Ватт

0304В международной системе единиц сопротивление измеряется в

Ом

0305В международной системе единиц проводимость измеряется в

Сименс

0306Электродвижущая сила измеряется в следующих единицах

Вольт

0307Как изменится индуктивность катушки, намотанной на сердечник, если число витков в катушке увеличить в 2 раза, а ток в ней уменьшится в 2 раза. Считать µ=Const

Увеличится в 4 раза

0308Для измерения тока в цепях переменного и постоянного тока применяются

Амперметры

0309Для измерения мощности в цепях постоянного и переменного тока применяются

Ваттметры

0310Для измерения напряжения в цепях постоянного и переменного тока применяются

Вольтметры

0311Для измерения сопротивления в цепях постоянного и переменного тока применяются

Омметры

0312Выберете наиболее полное определение электрического тока в проводящей среде

Упорядоченное движение электрических зарядов

0313Каким сопротивление является электрическая лампочка

Активным

0314Являются ли контурные токи реальными токами ветвей

Это зависит от внутреннего и внешнего расположения ветвей

0315На сколько сокращается число уравнений при использовании метода контурных токов

На число узлов схеме без одного

0401Определить вид соединения

Последовательное

0402Определить вид соединения

Параллельное

0403Определить вид соединения

Смешанное

0404Определить вид соединения

Смешанное

0405Определить вид соединения

Звездой

0406Найти сопротивление участка bс, если R₁=2 Ом, R₂=4 Ом, R₃=6 Ом.

2,4 Ом

0407Найти сопротивление участка аb, если R₁=2 Ом, R₂=4 Ом, R₃=6 Ом.

2 Ом

0408Найти сопротивление участка ас, если R₁=2 Ом, R₂=4 Ом, R₃=6 Ом.

4,4 Ом

0409Найти проводимость участка bс, если R₁=2 Ом, R₂=4 Ом, R₃=6 Ом.

0,42 См

0410Найти проводимость участка аb, если R₁=2 Ом, R₂=4 Ом, R₃=6 Ом.

0,5 См

0411Найти проводимость участка ас, если R₁=2 Ом, R₂=4 Ом, R₃=6 Ом.

0,23 См

0412Найти сопротивление участка ас, если R₁=2 Ом, R₂=4 Ом, R₃=6 Ом.

1,67 Ом

0413Найти проводимость участка ас, если R₁=2 Ом, R₂=4 Ом, R₃=6 Ом.

0,6 См

0414Найти сопротивление участка, если R₂=4 Ом, R₃=6 Ом.

10 Ом

0415Найти проводимость участка, если R₂=4 Ом, R₃=6 Ом.

0,1 см

0501Найти сопротивление участка, если R₂=4 Ом, R₃=6 Ом.

2,4 Ом

0502Найти проводимость участка, если R₂=4 Ом, R₃=6 Ом.

0,42 См

0503Найти сопротивление участка ас, если R₁=2 Ом, R₂=4 Ом, R₃=6 Ом.

1,09 Ом

0504Найти проводимость участка ас, если R₁=2 Ом, R₂=4 Ом, R₃=6 Ом.

0,92 См

0505Рассчитайте R_a, если R_ab=2 Ом, R_bc=3 Ом, R_ca=5 Ом.

1 Ом

0506Рассчитайте R_b, если R_ab=2 Ом, R_bc=3 Ом, R_ca=5 Ом.

0,6 Ом

0507Рассчитайте R_с, если R_ab=2 Ом, R_bc=3 Ом, R_ca=5 Ом.

1,5 Ом

0508Рассчитайте R_ab, если R_b=2 Ом, R_c=3 Ом, R_a=5 Ом.

15,5 Ом

0509Заданы паспортные данные однофазного трансформатора: S_H=5KBA; UI_H=1,25 KB; U_K=6,4%; I₀=10%; P₀=100ВТ. Определить параметры намагничивающей ветви R₀ X₀

1. R0 =15 600 Ом; X0=320 Ом

2. R0 =3 130 Ом; X0=3 130 Ом

3. R0 =320 Ом; X0=15 600 Ом

4. R0 =320Ом; X0=3 130 Ом

5. R0=625 Ом; X0=3 060 Ом

0510Рассчитайте R_са, если R_b=2 Ом, R_c=3 Ом, R_a=5 Ом.

10,3 Ом

0511 Амперметр зашунтирован сопротивлением R=0,1 Ом, его показание равно 0,1 А. Сопротивление амперметра 0,2 Ом. Чему равен ток в неразветвленной части?

0,3 А

0512Амперметр зашунтирован сопротивлением R=0,1 Ом, его показание равно 0,1 А. Сопротивление амперметра 0,2 Ом. Чему равна сила тока через R?

0,2 А

0513Амперметр зашунтирован сопротивлением R=0,4 Ом, его показание равно 0,1 А. Сопротивление амперметра 0,2 Ом. Чему равно напряжение на R?

0,02 В

0514В цепи измерены напряжения и токи при двух значениях нагрузки: R_Н= R_Н1, R_Н=R_Н2. При первом измерении амперметр показал 5 А, вольтметр - 48 В, при втором – 10 А и 46 В. Определите ЭДС источника Е.

1. 46 В

2. 25 В

3. 48 В

4. 50 В

0515В цепи измерены напряжения и токи при двух значениях нагрузки: R_Н= R_Н1, R_Н=R_Н2. При первом измерении амперметр показал 5 А, вольтметр - 48 В, при втором – 10 А и 46 В. Определите внутреннее сопротивление источника ЭДС.

5. 0,4 Ом

6. 0,8 Ом

7. 9 Ом

8. 8 Ом

9. 1 Ом

0601В цепи измерены напряжения и токи при двух значениях нагрузки: R_Н=R_Н1, R_Н=R_Н2. При первом измерении амперметр показал 5 А, вольтметр - 48 В, при втором – 10 А и 46 В. Определите сопротивление нагрузки R_Н1.

10. 10 Ом

11. 9,4 Ом

12. 9,6 Ом

13. 4,6 Ом

14. 4,8 Ом

0602В цепи измерены напряжения и токи при двух значениях нагрузки: R_Н=R_Н1, R_Н=R_Н2. При первом измерении амперметр показал 5 А, вольтметр - 48 В, при втором – 10 А и 46 В. Определите сопротивление нагрузки R_Н2.

15. 10 Ом

16. 9,6 Ом

17. 9,8 Ом

18. 4,6 Ом

19. 4,8 Ом

0603Рассчитайте ток I₁ при указанных положительных направлениях, если Е₁=72 В, Е₂=48 В, R₁=3 Ом, R₂=4 Ом, R₃=12 Ом.

20. 24 А

21. 12 А

22. 6 А

23. 4,5 А

24. – 1,5 А

0604Рассчитайте ток I₂ при указанных положительных направлениях, если Е₁=72 В, Е₂=48 В, R₁=3 Ом, R₂=4 Ом, R₃=12 Ом.

25. 24 А

26. 12 А

27. 6 А

28. -1,5А

29. 4,5 А

0605 Чем определяются потери в трансформаторе в режиме х.х?

1. Потери в обмотках

2. Потери на гистерезис и вихревые токи

3. Магнитное рассеивание

4. Гистерезис и нагревание первичной обмотки

5. Наличие потоков рассеивания

0606Рассчитайте ток I₁₁ при указанных положительных направлениях, если Е₁=72 В, Е₂=48 В, R₁=3 Ом, R₂=4 Ом, R₃=12 Ом.

30. 6 А

31. 1,5 А

32. -1,5А

33. 4,5А

34. -6 А

0607Рассчитайте ток I₂₂ при указанных положительных направлениях, если Е₁=72 В, Е₂=48 В, R₁=3 Ом, R₂=4 Ом, R₃=12 Ом.

35. 6 А

36. 1,5 А

37. -1,5А

38. 4,5 А

39. -6 А

0608В цепи амперметр показал 4 А, вольтметр - 60 В. Внутреннее сопротивление цепи 1 Ом. Определите мощность нагрузки.

40. 120 Вт

41. 60 Вт

42. 240 Вт

43. 360 Вт

44. 180 Вт

0609В цепи амперметр показал 4 А, вольтметр - 60 В. Внутреннее сопротивление цепи 1 Ом. Определите падение напряжения на внутреннем сопротивлении.

45. 4 В

46. 60 В

47. 240 В

48. 20 В

49. 10 В

0610В цепи амперметр показал 4 А, вольтметр - 60 В. Внутреннее сопротивление цепи 1 Ом. Определите КПД цепи.

50. 99 %

51. 93,75 %

52. 97 %

53. 98 %

54. 95 %

0611Эквивалентное сопротивление цепи, представленной на схеме равно:

55. R

56. R/2

57. 4R

58. R/4

59. 2R

0612Эквивалентное сопротивление цепи, представленной на схеме равно:

60. 2R

61. R

62. 4R

63. R/2

64. R/4

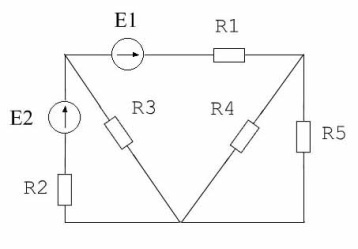

0613Дана электрическая цепь. Сколько узловых уравнений необходимо составить для определения токов в цепи?

65. 1

66. 2

67. 3

68. 4

69. 5

0614Вычислить эквивалентное сопротивление параллельного участка.

70. 1/3Ом

71. 3 Ом

72. 6 Ом

73. 2 Ом

74. 4 Ом

0615Выразить напряжение Uчерез параметры цепи (E, R₀, R).

75.

76. вот это

77.

78.

79.

0701Какое выражение верно для определения тока I₁?

80. I₁=I₂+I₃-I₄

81. I₁=-I₂+I₃+I₄

82. I₁=I₂-I₃ +I₄

83. I₁= I₂ + I₃ + I₄

84. I₁ -I₂-I₃-I₄ = 0

0 702Дана электрическая цепь. Сколько узловых уравнений необходимо составить для определения токов в цепи по первому закону Кирхгофа?

85. 6

86. 2

87. 3

88. 4

89. 5

0703Принцип работы трансформатора основан на законе:

1. Первый закон Кирхгофа

2. Закон Ома

3. Закон электромагнитной индукции

4. Закон полного тока

5. Второй закон Кирхгофа

0704Определить эквивалентное сопротивление цепи, если R₁ = R₂ = 0,5 Ом R₃ = R₄ = 1 Ом

90. 0,67 Ом

91. 4 Ом

92. 2 Ом

93. 0,33 Ом

94. 5 Ом

0705Дана электрическая цепь. Сколько уравнений необходимо составить по I закону Кирхгофа

95. 1

96. 2

97. 3

98. 4

99. 5

0 706Дана электрическая цепь. Сколько уравнений необходимо составить по II закону Кирхгофа

100. 5

101. 4

102. 3

103. 2

104. 1

0 707Выберите правильную форму, определяющую закон Ома в цепи?

105. вот это

0 708Какие из приведенных систем уравнений дает возможность найти контурные токи?

106.

107.

108. Вот это

109.

110.

0709Для данной схемы составить уравнение баланса мощностей

111. E = IR

112. EI² = I(R + r_вт)

113. EI = IR

114. EI = Ir_вт

115. EI = I²(R+r_вт)

0710Найдите недостающее уравнение в приведенной системе.

I₅R₁+I₃R₃ – I₄R₂ = 0

0711Задана ветвь АB цепи постоянного тока. Выразить ток в этой ветви.

U

0 712Для данной цепи определить напряжение U_ab

U_ab

116. U_ab = E₁ + E₂ - I₁R₁ + I₂R₂

117. U_ab = - I₁R₁+ I₂R₂ - E₁ - E₂

118. U_ab = E₁ + E₂ - I₁R₁ - I₂R₂

119. U_ab = I₁R₁ - I₂R₂ - E₁ - E₂

120. U_ab = -E₁ + E₂ - I₁R₁ + I₂R₂

0 713Для данной цепи определить напряжение U_ab

U_ab

121. U_ab = E₁ + E₂ - I₁R₁ + I₂R₂

122. U_ab = - I₁R₁+ I₂R₂ - E₁ - E₂

123. U_ab = E₁ + E₂+ I₁R₁ - I₂R₂

124. U_ab = I₁R₁ - I₂R₂ - E₁ - E₂

125. U_ab = -E₁ + E₂ - I₁R₁ + I₂R₂

0714Задана ветвь цепи постоянного тока. Выразить ток в этой ветви

U

126.

127.

128. вот это

D)

E)

0715Дана электрическая цепь. Сколько узловых уравнений необходимо составить для определения токов в цепи?

129. 1

130. 2

131. 3

132. 4

133. 5

0801ЧемуравентокI₁?

1. 0A

2. 1A

3. 2 A

4. 3A

5. 4A

0802ЧемуравентокI₂?

1. 0A

2. 1A

3. 2 A

4. 3A

5. 4A

0803ЧемуравентокI₃?

1. 0A

2. 1A

3. 2A

4. 3A

5. 4A

0804Чемуравенток I₅

1. 0 A

2. 1A

3. 2A

4. 3A

5. 4A

0805ЧемуравентокI₆?

1. 1A

2. 2A

3. 3A

4. 4A

5. 5A

0806Определить активное сопротивление электрической цепи переменному току.

1. 1Ом

2. 2 Ом

3. 3 Ом

4. 4 Ом

5. 5 Ом

0807Определить реактивное сопротивление электрической цепи переменному току.

1. 4Ом

2. 2 Ом

3. 3 Ом

4. -4 Ом

5. 0 Ом

0808Определить индуктивное сопротивление электрической цепи переменному току.

1. 1Ом

2. -4 Ом

3. 3 Ом

4. 4 Ом

5. 5 Ом

0809Определить емкостное сопротивление электрической цепи переменному току.

1. 0Ом

2. -4 Ом

3. 3 Ом

4. 4 Ом

5. 5 Ом

0810Определить полное сопротивление электрической цепи переменному току.

1. 0Ом

2. -4 Ом

3. 3 Ом

4. 4 Ом

5. 5 Ом

0811Почему магнитопровод трансформатора набирают из отдельных стальных листов?
