Лабораторная работа № 1

ПОЛЗУЧЕСТЬ ДРЕВЕСИНЫ

1.1. Цель работы

Определение модуля упругости древесины. Определение деформаций во времени древесины при изгибе. Сравнение экспериментальных данных с данными нормативных документов и анализ причин возможных различий.

1.2. Рабочее задание

Определить модуль упругости древесины Е_О.

Провести испытание на изгиб образца-балочки при действии неизменной во времени нагрузки. Построить опытный график ползучести древесины при изгибе.

1.3. Применяемые материалы и образцы

Для проведения работы используется образец в виде балочки, изготовленный из древесины - (рис. 1.1). Размеры образца:

а) длина, L = мм; б) ширина, b= мм; в) высота, h= мм;

г) влажность древесины определенная прибором – электронным влагомером древесины «HYDRO CONDTROL» равна = %.

1.4. Проведение испытаний

Испытания проводятся на рамной установке с нагружением по……….. Образец через траверсу нагружается нагрузкой, приложенной в третях пролета (рис. 1.1).

Испытание для определения модуля упругости древесины:

1. Начальное, минимальное значение нагрузки Р_min = Н (вес траверсы и подвески).

2. Максимальное значение нагрузки Р_max = b^.h^2.5МПа/l_o = Н (для схемы загружения – рис. 1.1).

3. Нулевой отсчет по индикатору (без нагрузки) - П⁰₀= .

4. Отсчеты по индикатору при нагрузке равной Р_min и Р_max: П_min= ; П_max= .

Испытание для исследования ползучести:

1. Нагрузку Р_U определяем по формуле

Р_U = 6^. R_UW/l₀ = ^. = Н,

где R_U = МПа [1, прил. 2]; W = bh²/6 = = мм³; l₀= мм.

2. Испытательная нагрузка Р_исп = (0, )Р_U = Н (включая вес траверсы и подвески).

3. Отсчет по индикатору без нагрузки (П⁰₀), в момент приложения Р_исп (П^н₀) и отсчеты по индикатору через определенные, возрастающие промежутки времени (П^н₁… П^н_i) приведены в табл. 1.1.

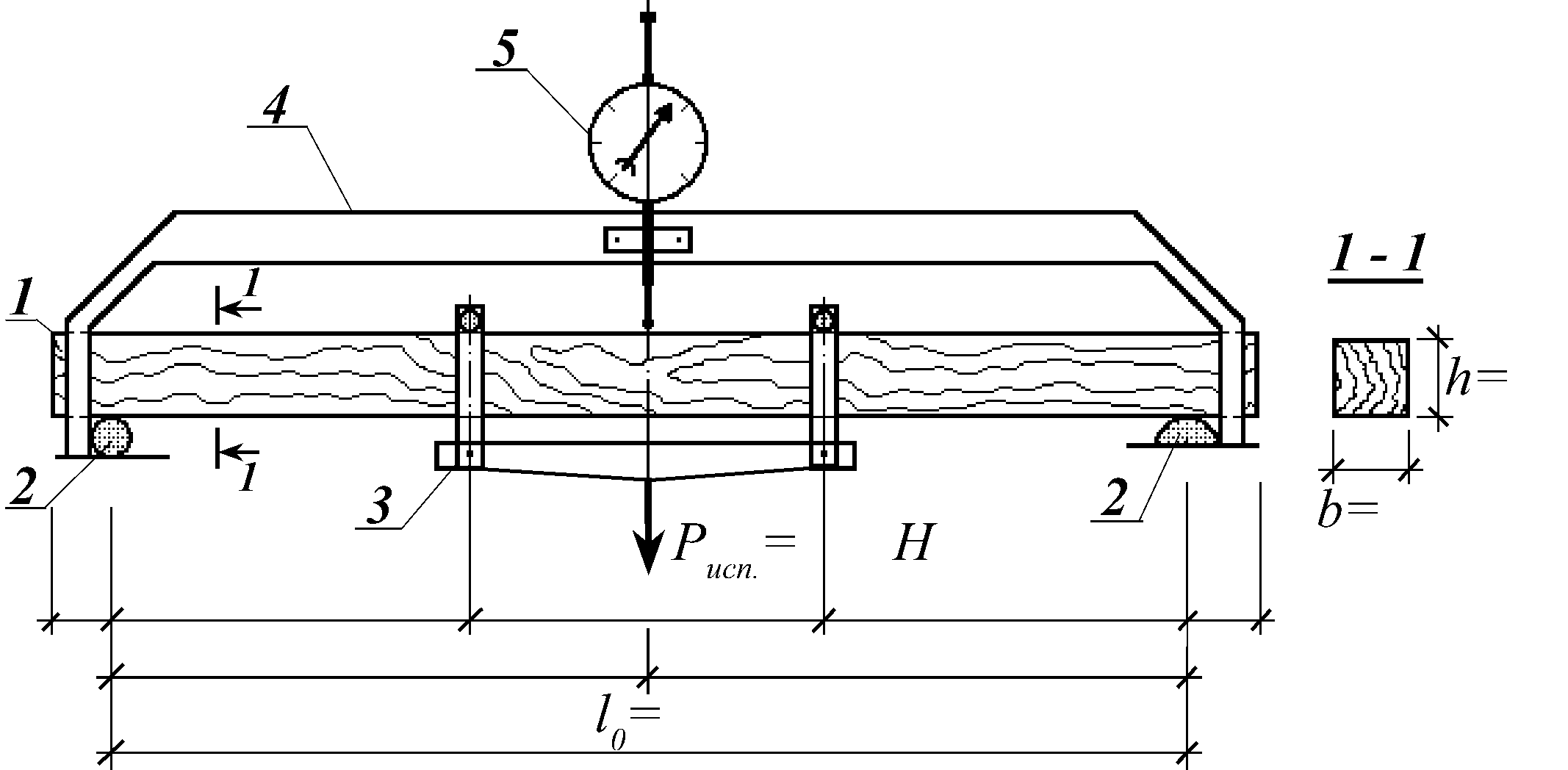

Рис. 1.1. Схема испытания древесины на ползучесть

1 - образец; 2 - подвижная и неподвижная опоры; 3 - траверса; 4 - рамка для установки индикатора; 5 - индикатор часового типа с базой измерения деформаций 50 мм и ценой деления 0,01 мм

Таблица 1.1

Определение прогибов образца-балочки

Время, мин	0		1	5	10	15	20	45	60
Отсчет по прибору - Пi	Без нагрузки	С нагрузкой	Пн1=	Пн2=	Пн3=	Пн4=	Пн5=	Пн6=	Пн7=
	П00=	Пн0=
Прогибы fi = ППнi, мм		f0=	f1=	f2=	f3=	f4=	f5=	f6=	f7=
