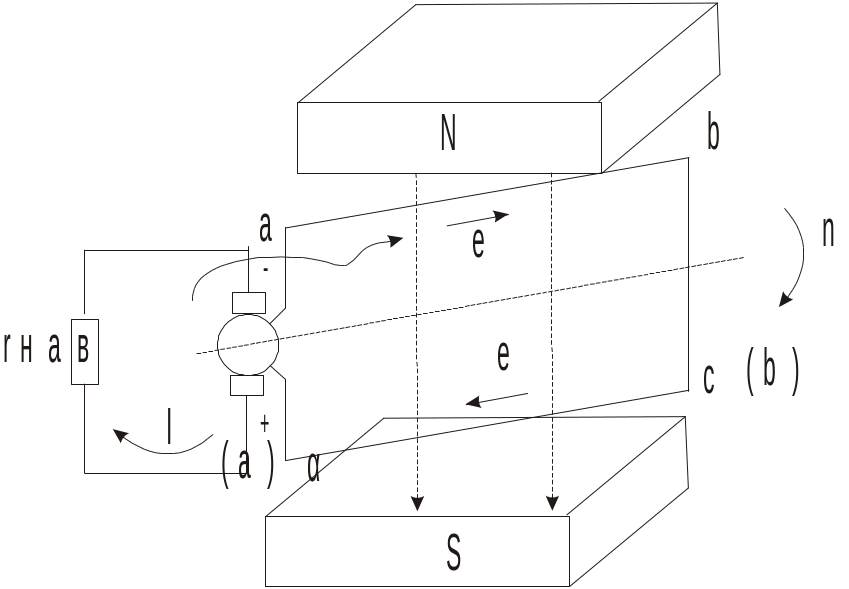

1. Поясніть принцип дії машини постійного струму в режимі генератора, приведіть схему для пояснення фізичної суті електромеханічних процесів. (2)

Будова, конструкція, застосування машини постійного струму

(перший момент)

(другий момент)

генератор (баланс ЕРС генератора)

Якщо домножити вирази на , то

генератор

– електромагнітна потужність

– корисна потужність

– потужність, що еквівалентна втратам

Електромагнітною потужністю називають потужність, яка перетворюється в якорі машини, вона еквівалентна передачі енергії від рухомої частини до нерухомої, але ця передача здійснюється не через повітряний проміжок, а через колектор машини. Машина постійного струму складається з статора (головні полюси, обмотки збудження, клемна колода, щіткоутримувач) та ротора (колектор, обмотка якоря, магніто провід якоря, вал, підшипники, вентилятор).

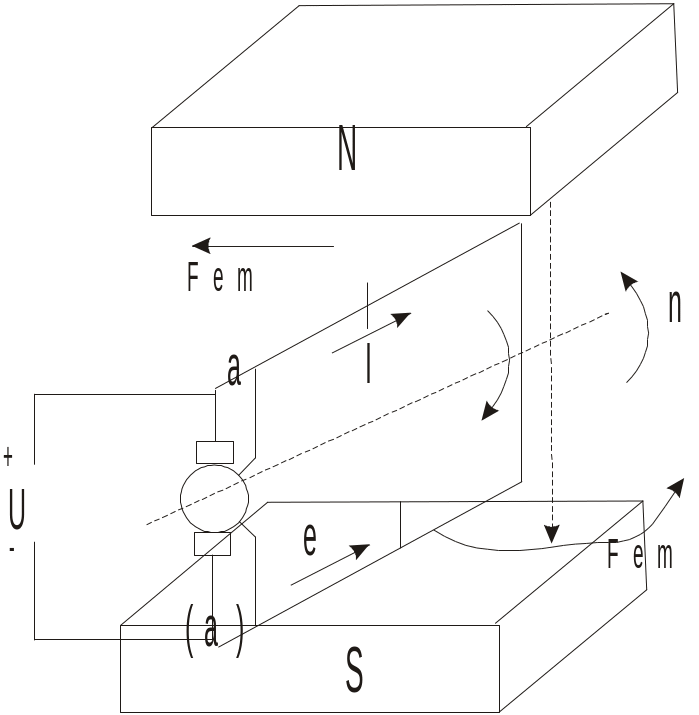

2. Поясніть принцип дії машини постійного струму в режимі двигуна, приведіть схему для пояснення фізичної суті електромеханічних процесів. (3)

Будова, конструкція, застосування машини постійного струму

(перший момент)

(другий момент)

Для електричного двигуна постійного струму

– баланс ЕРС двигуна постійного струму.

Якщо домножити вирази на , то

ДПС

– електромагнітна потужність

– споживана потужність

– потужність, що еквівалентна втратам

Електромагнітною потужністю називають потужність, яка перетворюється в якорі машини, вона еквівалентна передачі енергії від рухомої частини до нерухомої, але ця передача здійснюється не через повітряний проміжок, а через колектор машини. Машина постійного струму складається з статора (головні полюси, обмотки збудження, клемна колода, щіткоутримувач) та ротора (колектор, обмотка якоря, магніто провід якоря, вал, підшипники, вентилятор).

3. Основні параметри обмоток якоря машини постійного струму. Кроки обмотки.

Обмотка якоря МПС складається з елементарних секцій, які являють собою виток, один з провідників якого знаходиться під північним полюсом, а другий – під південним. Це дозволяє в межах секції отримувати алгебраїчну суму ЕРС і збільшити електромагнітну потужність машини. Всі секції машини постійного струму укладають в двошарову обмотку, тобто якщо початок секції знаходиться у верхньому шарі, то її кінець знаходяться у нижньому.

О сновним критерієм, який характеризує обмотку якоря являється її корок. Крок обмотки якоря розрізняють на:

1. перший частинний крок;

2. другий частинний крок;

3. результуючий крок (крок по пазам)

4. кок по колектору

– дріб, що встановлює, доповнює до цілого числа.

– другий частинний крок, крок між кінцем попередньої секції і початком наступної

– результуючий крок, крок між початками сусідніх секцій.

– крок по колектору, відстань між сусідніми секціями по колекторних пластинах.

Найбільш поширені петльові обмотки та хвильові обмотки якоря, складні петльові та хвильові обмотки, які відрізняються від попередніх тим, що обмотка якоря складається з двох або більше паралельних простих обмоток. Ще є комбіновані обмотки, що отримали назву жаб’ячих.
