Практическая работа № 5

ПОСТРОЕНИЕ ПРОФИЛЯ ПРИЕМИСТОСТИ ПО ДАННЫМ РАСХОДОМЕТРИИ СКВАЖИН

Механический расходомер типа РГД - 5 предназначен для измерения расхода в эксплуатационной колонне нагнетательных скважин, с целью исследования профиля поглощения. Расходомер опускается в скважину одножильном бронированном кабеле.

В механических расходомерах применяется датчик турбинного типа - вертушка, скорость вращения которой пропорциональна объемному расходу жидкости, проходящей через прибор. При измерениях определяют частоту вращения датчика ƒ (число оборотов в единицу времени). Расход определяется по частоте импульсов тока, пользуясь градуировочными характеристиками прибора. При отсутствии градуировочного графика расход выражают в относительных величинах - долях от полного расхода выше интервала перфорации или фильтра.

Измерения проводят в интервале перфорации при подъеме прибора. При этом вначале регистрируют непрерывную кривую, по которой затем выбирают участки для точечных измерении с пакеровкой прибора. Для повышения точности в каждой точке делают несколько замеров. Исследования в действующих скважинах проводят при установившемся режиме их работы.

Данные измерений записывают в виде таблицы (табл. 2, колонки 1, 2)

Глубина, м	Показания счетчика ƒ, об/мин		Расход жидкости Q, м ³/сут	Приемистость q, м ³/сут · м
	фактическое	среднее
1	2	3	4	5

Среднее из показаний прибора выше интервала перфорации принимают соответствующим суммарному расходу воды в скважине, которое следует сопоставить с данными измерений расхода на кустовой насосной станции. Поделив величину расхода жидкости, измеренную на поверхности, на среднее показание счетчика выше интервала перфорации, определяют цену единицы показаний счетчика:

c = Q0 / Nср (8)

Например, среднее показание счетчика Nср = 1343, а расход на поверхности 336 м ³/сут. Отсюда С = 336 / 1343 = 0,25 м ³/сут соответствует единице показаний счетчика (одному импульсу в минуту).

Для тех точек, где было проведено по два-три замера, в колонку 3 табл. 2 наносят среднее из показаний в колонке 2, принимая его за истинное. Для тех точек, где было проведено по одному замеру, значения просто переписывают из колонки 2 в колонку 3.

Далее значения из колонки 3 умножают на коэффициент, вычисленный по формуле (8), и получают объемные скорости потока жидкости в скважине, которые записывают в колонку 4.

Построение расходограммы желательно производить на диаграммной бумаге стандартного геофизического каротажа. При ее отсутствии построение производится на миллиметровке, масштаб глубин выбирается равным 1:200. На расходограмме должны быть отражены две кривые (рис.3):

1) интегральная кривая, показывающая падение расхода жидкости при закачке от кровли поглощающих пластов к их подошве;

2) дифференциальная кривая (иначе называемая профилем приемистости), показывающая величину поглощения жидкости на единицу мощности пласта.

По данным колонки 4 строят интегральную кривую. При ее построении по оси ординат откладывают глубину скважины, а по оси абсцисс - расход жидкости.

На графикe необходимо указать точки всех замеров, полученных при исследовании скважины. Точки кривой, которые имеют положительное или равное нулю приращение относительно предыдущей, нижней точки, соединяют прямыми линиями. Точки отрицательных приращений (т.е. убывание расхода при подъеме прибора) из интерпретации исключаются, как неправильные. Им обычно соответствуют дефекты обсадной колонны, цементного кольца или ухудшение пакеровки прибора.

Построение самого графика следует производить методом избранных точек, по наиболее характерным участкам кривой. В большинстве случаев для построения интегральной расходограммы, достаточно четко показывающей работу поглощающих горизонтов, достаточно выбрать 5-10 характерных точек.

Построение дифференциальной кривой следует производить по тем же самым характерным участкам, по которым строилась интегральная кривая. Интенсивность поглощения на участке при этом определяется по формуле: qi = (Qi(max) - Qi(min)) / ∆ℓ, (9)

где qi - удельный расход, м ³/сут;

Qi(max), Qi(min) - расход cоответственно в верхней и нижней точках выбраного интервала глубин, м ³/сут;

∆ℓ - величина выбранного интервала глубин, м.

Значение qi хаарактеризует выделенный интервал глубин, а не отдельную точку. Поэтому на профиле приемистости оно будет изображаться в виде отрезка прямой, параллельной оси глубин, а весь профиль будет представлять собой ступенчатую фигуру.

Результаты вычислений по формуле ( 9 ) записываем в графу 5 табл. 2, помечая выделенные интервалы квадратными скобками. По данным этой графы строим столбиковую (или ступенчатую) фигуру, получая дифференциальную кривую расхода.

Построенная таким образом расходограмма позволяет оценивать величину коэффициента охвата залежи заводнением, приемистость отдельных пластов, качество их вскрытия.

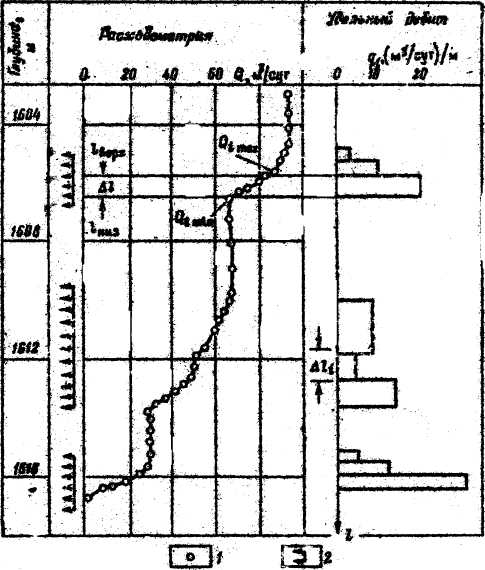

Рис. 3. Пример построения профиля притока (скв. 1405 Ромашкинского месторождения):

1 – точечные замеры;

2 – интервалы перфорации.

Варианты для выполнения

По данным измерений расходомером построить интегральную кривую и профиль приемистости скважины в интервале перфорации. Величина Q ₀ - расход жидкости кустовому расходомеру.

Вариант 1

скв. № 1145 пл. Михайловская Q ₀ = 290м ³/сут , Интервал перфорации: 1332 – 1343 м

Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп
1	2	3	4	5	6
1330	260	1331,8	260	1339,6	92
1330,4	260	1335,2	264	1340	85
1330,8	264	1335,6	260	1340,4	67
1331,2	262	1336	264	1340,8	55
1331,6	262	1336,4	260	1341,2	0
1332	260	1336,8	264	1341,6	0
1332,4	264	1337,2	254	1342	0
1332,8	262	1337,6	230	1342,4	0
1333,2	264	1338	196	1342,8	0
1333,6	260	1338,4	180	1343,2	0
1334	260	1338,8	147	1343,6	0
1334,4	264	1339,2	108	1344	0

Вариант 2

скв. № 538 площадка Туймазинская Q ₀ = 200м ³/сут,

Интервал перфорации: 1575,4 – 1582,6 м; 1575 – 1581 м

Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп
1	2	3	4	5	6
1571,8	350	1576,6	350	1581,4	140
1572,2	351	1577	350	1581,8	89;90;91
1572,6	349	1577,4	352	1582,2	90
1573	351	1577,8	350	1582,6	0;1;0
1573,4	350	1578,2	350;351	1583	0
1573,8	350	1578,6	350	1583,4	0
1574,2	351	1579	260	1583,8	0
1574,6	351	1579,4	260	1584,2	0
1575	351	1579,8	260	1584,6	0
1575,4	350;350	1580,2	210
1575,8	350	1580,6	180
1576,2	349	1581	140;141

Вариант 3

скв. № 1735 пл. Петропавловская Q ₀ = 40м ³/сут

Интервал перфорации: 1608 – 1615 м

Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп
1	2	3	4	5	6
1605,2	180	1609,2	168	1613,2	0
1605,6	182	1609,6	170	1613,6	0
1606	180	1610	170	1614	0
1606,4	180	1610,4	148	1614,4	0
1606,8	184	1610,8	96	1614,8	0
1607,2	180	1611,2	80	1615,2	0
1607,6	182	1611,6	45	1615,6	0
1608	180	1612	0	1616	0
1608,4	170	1612,4	0	1616,4	0
1608,8	170	1612,8	0

Вариант 4

скв. № 1735 площадка Туймазинская Q ₀ = 400м ³/сут

Интервал перфорации: 1592 – 1600 м; 1601 – 1603 м

Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп
1	2	3	4	5	6
1587,0	840	1590,6	840	1594,2	414
1587,4	840	1591,0	844	1594,6	322
1587,8	844	1591,4	806	1595,0	140
1588,2	840	1591,8	750	1595,4	60
1588,6	844	1592,2	725	1595,8	43
1589,0	842	1592,6	703	1596,2	0
1589,4	840	1593,0	600	1596,6	0
1589,8	844	1593,4	585	1597,0	0
1590,2	840	1593,8	560

Вариант 5

скв. № 1241 площадка Александровская Q ₀ = 340 м ³/сут

Интервал перфорации: 1576 – 1579 м; 1579 – 1582,5 м

1584 – 1589,5 м

	Глубина, м		Показ. счетчика, имп		Глубина, м	Показ. счетчика, имп		Глубина, м		Показ. счетчика, имп
	1		2		3	4		5		6
1574,0		350		1579,2			93,93		1584,4		10,10
1574,0		356		1579,6			75,75		1584,8		10,10
1574,8		356		1580,0			69,69		1585,2		10,10
1575,2		356		1580,4			40,40		1585,6		8,8
1575,6		356		1580,8			39,39		1586,0		8,8
1576,0		356		1581,2			38,38		1586,4		3,3
1576,4		355		1581,6			38,38		1586,8		0
1576,8		356, 356		1582,0			30,30		1587,2		0
1577,2		329, 329		1582,4			24,24		1587,6		0
1577,6		275, 275		1582,8			24,24		1588,0		0
1578,0		212, 212		1583,2			20,20		1588,4		0
1578,4		156, 156		1583,6			19,19		1588,8		0
1578,8		107, 107		1584,0			15,15		1589,2		0

Вариант 6

скв. № 920 площадка Туймазинская Q ₀ = 500м ³/сут

Интервал перфорации: 1068,0 – 1070,2 м

Глубина, м		Показ. счетчика, имп		Глубина, м		Показ. счетчика, имп		Глубина, м		Показ. счетчика, имп
1		2		3		4		5		6
	1065,0		1240		1067,2		1240		1069,2		0
	1065,2		1237		1067,6		1240
	1065,6		1241		1068,0		1200		1069,6		0
	1066,0		1240		1068,4		1150		1070,0		0
	1066,4		1238		1068,8		200		1070,4		0
	1066,8		1242						1070,8		0

Вариант 7

скв. № 1891 площадка Туймазинская Q ₀ = 200м ³/сут

Интервал перфорации: 1068,8 – 1072,4 м

Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп
1	2	3	4	5	6
1062,8	208	1066,8	212	1070,4	0
1063,2	208	1067,2	210	1070,8	0
1063,6	210	1067,6	210	1071,2	0
1064	210	1068,0	198	1071,6	0
1064,4	212	1068,4	180	1072,0	0
1064,8	214	1068,8	160	1072,4	0
1065,2	212	1069,2	22	1072,8	0
1065,6	210	1069,6	18	1073,2	0
1066	210	1070	0	1073,6	0
1066,4	208

Вариант 8

скв. № 1895 площадка Туймазинская Q ₀ = 390м ³/сут

Интервал перфорации: 1737– 1742 м

Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп
1	2	3	4	5	6
1733,4	1312,1314	1736,6	1150,1150	1739,8	257,257
1733,8	1310,1312	1737,0	1149,1149	1740,2	0
1734,2	1312,1316	1737,4	1141,1141	1740,6	0
1734,6	1313,1315	1737,8	975,975	1741,0	0
1735,0	1315,1312	1738,2	961,961	1741,4	0
1735,4	1310,1312	1738,6	752,755	1741,8	0
1735,8	1255,1255	1739,0	415,415	1742,2	0
1736,2	1160,1160	1739,4	372,373

Вариант 9

скв. № 1797 площадка Туймазинская Q ₀ = 20м ³/сут

Интервал перфорации: 1775– 1778,4 м

Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп
1	2	3	4	5	6
1300	448	1774,4	447	1777,6	312,314
1400	446	1774,8	448	1778,0	116,118
1500	446	1775,2	448	1778,4	46,48
1600	448	1775,6	446	1778,8	0
1700	446	1776,0	446	1779,2	0
1770	448	1776,4	448	1779,6	0
1772	447	1776,8	446,450	1780,0	0
1774	448	1777,2	440,450,448	1780,4	0

Вариант 10

скв. № 541 площадка Туймазинская Q ₀ = 450м ³/сут

Интервал перфорации: 1582,4– 1587,2 м

Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп	Глубина, м	Показ. счетчика, имп
1	2	3	4	5	6
1580,0	885	1582,8	831	1585,6	181
1580,4	886	1583,2	777	1586,0	92
1580,8	885	1583,6	760	1586,4	62
1581,2	884	1584,0	646	1586,8	12
1581,6	885	1584,4	608	1587,2	0
1582,0	885	1584,8	405	1587,6	0
1582,4	884,885	1585,2	186	1588,0	0
