Влияние мощности пласта и диаметра скважины
Величину амплитуды аномалий ПС Д£/пс отсчитывают от линии глин, называемой иногда линией отсчета, или нулевой линией. Эта линия проводится против мощных пластов глин. Чаще всего это прямая линия, характеризующая однородность естественных потенциалов в глинах (см. рис. 119).
В мощных пластах амплитуда отклонения кривой ПС близка к величине ЭДС ЕПС в тонких пластах—меньше ЕПС; чем меньше мощность пласта, тем больше различие между этими величинами.
При интерпретации диаграммы ПС большой практический интерес представляет переход от величины максимального отклонения кривой ПС против пласта ΔUПСmax к ЕПС создающей поле ПС. Величина Еис равна полному падению потенциала по ходу токовых линий естественного поля и определяется по формуле (1.19): амплитуда ПС составляет лишь часть ЕПС и соответствует падению потенциала по скважине.
Снижение ΔUПС против пласта малой мощности относительно статической амплитуды отклонения ЕПС характеризуется коэффициентом
называемым поправочным коэффициентом за мощность пласта.

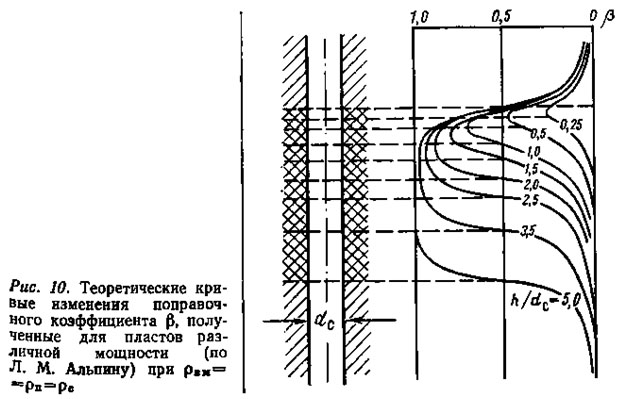

Расчетные кривые ПС для пластов различной мощности при одинаковом удельном сопротивлении всех сред (рис. 10) наглядно иллюстрируют снижение ΔUПС относительно статической аномалии ЕПС для пластов мощностью h менее четырех диаметров скважины (h/dc<4).
Влияние удельного сопротивления пласта, промывочной жидкости и вмещающих пород.
При возрастании удельных сопротивлений пласта ρп и вмещающей среды ρвм относительно удельного сопротивления ПЖ ρс амплитуда ΔUПС уменьшается.
На рис. 11 дана палетка, показывающая зависимости β = f(h/dc) при ρп/ρс = const и β=f(ρп/ρс) при h/d=const; удельные сопротивления пласта и вмещающей среды равны (ρп = ρвм), зона проникновения отсутствует (D = dc).
При сохранении заданных условий палетка может быть использована для определения коэффициента β и расчета ЕПС по замеру ΔUПС.
Пример. Определить ЕПС песчаного пласта, если известно ΔUПС = 10 мВ; ρп/ρс = 5; h/dc=2; ρп=ρвм; D=dc. Величину β = 0,63 определяем графически (см. рис. 11), и по формуле (1.24) вычисляем ЕПС =5/0,63=8 мВ.

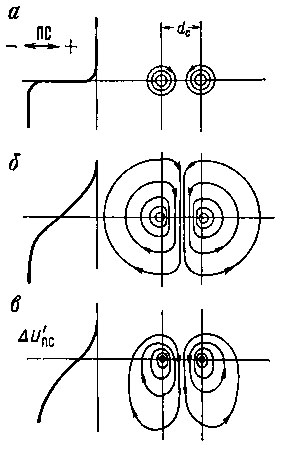

В мощных пластах при одинаковых удельных сопротивлениях всех сред (ρс = ρп = ρвм) ток сосредоточивается в непосредственной близости от границ пород: границы отмечаются резким возрастанием потенциала ΔUПС. Как следует из рис. 10 и 12, а, границы мощного пласта надо отмечать в точках, соответствующих половине амплитуды отклонения кривой ПС. Границы тонкого пласта отмечаются в точках, смещенных относительно середины амплитуды отклонения кривой ПС к максимальному ее значению; смещение должно быть тем больше, чем меньше мощность пласта (см. рис. 10).
Если удельные сопротивления пласта и вмещающих пород велики по сравнению с сопротивлением промывочной жидкости, токовые линии вытягиваются по скважине, стремясь захватить больший объем пород; величина UПС вблизи границ изменяется постепенно. В результате кривая ПС против границ пласта выполаживается. Вследствие симметричного распределения удельных сопротивлений точки перегиба на кривой соответствуют границам пласта и совпадают с половиной максимального отклонения кривой ПС от линии глин (см. рис. 12, б).
В том случае, когда удельное сопротивление проницаемого пласта ρп больше удельных сопротивлений ПЖ ρс и вмещающих пород ρвм (см. рис. 12, в), при ρс = ρвм плотность тока ПС значительно больше во вмещающих породах, чем в проницаемом пласте высокого сопротивления. При этом кривая ПС против границы пластов выположена; границы пласта по кривой ПС отмечаются ближе к вмещающим породам меньшего сопротивления. Точное определение границы пластов по кривой ПС в этом случае затруднено.
