Назначение семантики связям
Выбрать связь между объектами с именами: Товары получены и Спецификация поставки товаров и выполнить щелчок на кнопке с именем: Excludes the objects from the semantics assignment (Исключить объекты из назначения семантики). В результате данная связь будет помечена буквой X и не будет принята во внимание при назначении семантики элементам модели.
Удерживая нажатой клавишу Ctrl, последовательно выполнить щелчок на всех остальных связях, которые направлены от событий к функциям.
Если
выбрать связь, которая не направлена
от события к функции, то в списке Allowed
Connections (Разрешенные связи) не будет
указана ни одна связь. Удерживая нажатой
клавишу Ctrl, последовательно выполнить
щелчок на всех связях, которые не
направлены от событий к функциям. Эти
связи будут удалены из состава выбранных
связей. Для выбора некоторой связи в
списке Allowed Connections (Разрешенные связи)
на ней следует щелкнуть еще раз.

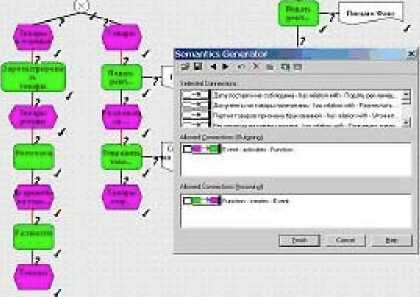

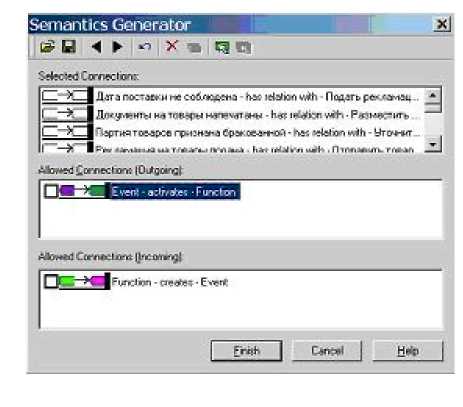

В Генераторе семантики отметить свойство Event activates Function (Событие активизирует функцию). Это свойство содержится в списке окна с именем: Allowed Connections (Outgoing) (Разрешенные связи (Выходящие)).
Выбрать некоторую связь, которая направлена от некоторой функции к некоторому событию. Предыдущие объекты будут удалены из списка выбранных объектов Генератора семантики. Изменение будет отображаться маркером пометки данной связи.
Удерживая нажатой клавишу Ctrl, последовательно выполнить щелчок на всех остальных связях, которые направлены от функций к событиям.
Если выбрать связь, которая не направлена от функции к событию, то в списке Allowed Connections (Разрешенные связи) не будет указана ни одна связь. Удерживая нажатой клавишу Ctrl, последовательно выполнить щелчок на всех связях, которые не направлены от функций к событиям. Эти связи будут удалены из состава выбранных связей. Для выбора некоторой связи в списке Allowed Connections (Разрешенные связи) на ней следует щелкнуть еще раз.
В
Генераторе семантики отметить свойство
Function
activates
Event
(Функция активизирует событие). Это
свойство содержится в списке окна с
именем: Allowed Connections(Outgoing) (Разрешенные

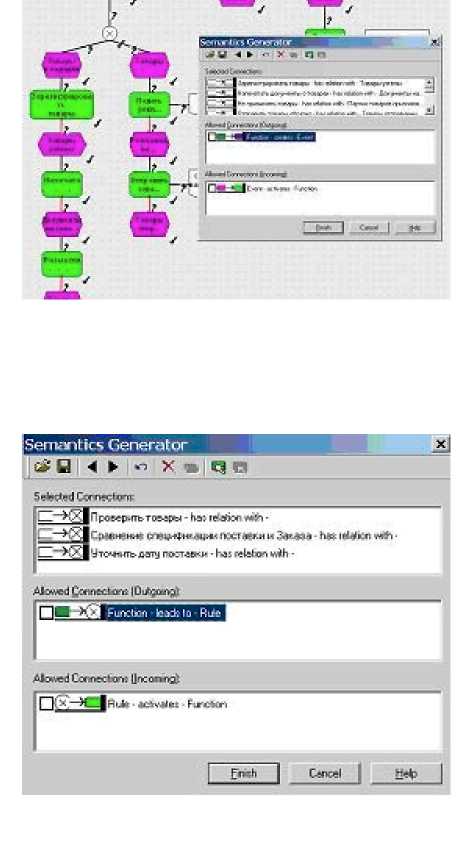

связи (Выходящие)).Выбрать некоторую связь, которая направлена от некоторой функции к некоторому правилу исключающее ИЛИ. Предыдущие объекты будут удалены из списка выбранных объектов Генератора семантики.
Удерживая нажатой клавишу Ctrl, последовательно выполнить щелчок на всех остальных связях, которые направлены от функций к правилам исключающее ИЛИ.
В Генераторе семантики отметить свойствоFunction leads to Rule (Функция приводит к правилу). Это свойство содержится в списке окна с именем: Allowed Connections (Outgoing) (Разрешенные связи (Выходящие)).
Выбрать некоторую связь, которая направлена от некоторого правила исключающее ИЛИ к некоторому событию. Предыдущие объекты будут удалены из списка выбранных объектов Генератора семантики.
Удерживая нажатой клавишу Ctrl, последовательно выполнить щелчок на всех остальных связях, которые направлены от правил исключающее ИЛИ к событиям.
В Генераторе семантики отметить свойствоRule leads to Event (Правило приводит к событию). Это свойство содержится в списке окна с именем: Allowed Connections(Outgoing) (Разрешенные связи (Выходящие)).
Выбрать связь, которая соединяет документ с именем: Спецификация поставки товаров и функцию с именем: Сравнение спецификации поставки и Заказа. Предыдущие объекты будут удалены из списка выбранных объектов Генератора семантики.
Удерживая нажатой клавишу Ctrl, выбрать связь, которая соединяет документ с именем: Заказ и функцию с именем: Сравнение спецификации поставки и Заказа.
В Генераторе семантики отметить свойствоInformation carrier provides input for Function (Носитель информации обеспечивает вход для функции). Это свойство содержится в списке окна с именем: Allowed Connections (Outgoing) (Разрешенные связи(Выходящие)).
Выбрать
связь, которая соединяет документ с
именем: Письмо/Факс и функцию с именем:
Сравнение спецификации поставки и
Заказа. Предыдущие объекты будут удалены
из списка выбранных объектов Генератора
семантики.Удерживая нажатой клавишу Ctrl, выбрать все связи, которые соединяют оставшиеся документы.

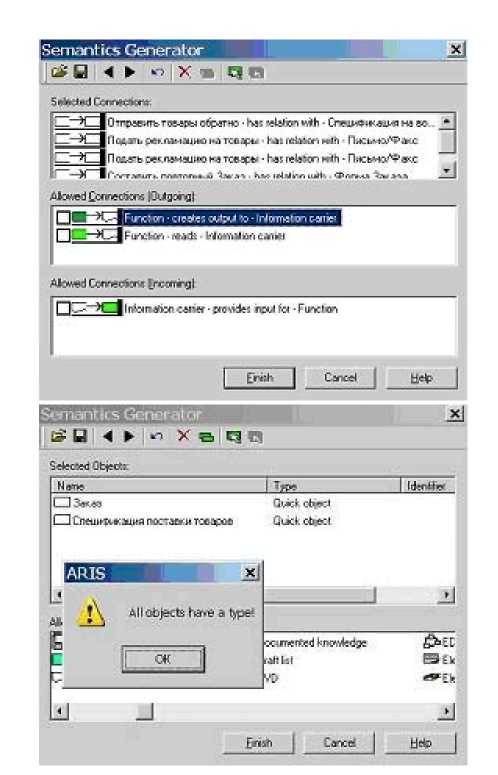

В Генераторе семантики отметить свойствоFunction creates output to Information carrier
(Функция создает на выходе носитель информации). Это свойство содержится в списке окна с именем: Allowed Connections (Outgoing) (Разрешенные связи (Выходящие)).
Выполнить щелчок на кнопке с надписью:Next object without semantics (Следующий объект без семантики). Должно появиться сообщение: "АН objects have a type!"(Все объекты имеют некоторый тип). Тем самым процедуру назначения семантики элементам модели можно считать завершенной.
Для закрытия этого диалогового окна щелкнуть на кнопке OK.
