Контрольные вопросы:

1. Какие параметры электрических цепей считают сосредоточенными, а какие распределенными?

2. Перечислите основные методы измерения активных сопротивлений.

3. Дайте краткую характеристику методам измерения активных сопротивлений.

4. Условие равновесия моста постоянного тока.

5. Условия равновесия моста переменного тока.

6. Поясните работу куметра.

7. Какие методы измерения параметров используют в цифровых приборах?

Раздел 8 Измерение электрических характеристик

8.1. Нормы электрических характеристик цепей связи для постоянного тока

Контроль состояния цепи постоянным током имеет целью выявить, насколько первичные параметры цепи соответствуют нормам. Нормируются: сопротивление проводов, сопротивление изоляции проводов относительно земли и, следовательно, между проводами, а также асимметрия (разность сопротивлений) проводов для постоянного тока; для кабельных цепей нормируются еще и рабочая ёмкость.

Для воздушных линий сопротивление изоляции одного километра провода по отношению к земле должно быть в любую погоду не менее 2 МОм; при этом оно не должно отличаться от такового же для другого провода той же цепи более чем на 30%.

Асимметрия проводов для постоянного тока на длине усилительного участка не должна быть более 2 Ом для цепей из цветных металлов, 5 Ом для стальных проводов диаметром 4 и 5 мм и 10 Ом для меньших диаметров.

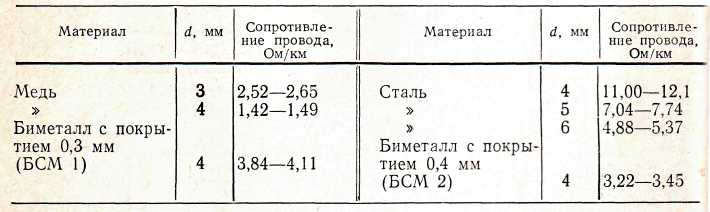

Нормированные значения километрических сопротивлений проводов приводятся в [15, 16]. Для некоторых из них в табл. 8.1 приведены допустимые сопротивления провода при температуре 20° С.

Таблица 8.1

Погрешность намерений для сопротивления проводов и асимметрии постоянным током не должна превышать 0,5%; для сопротивления изоляции до 1000 МОм - 5%; более 1000 МОм - 10%.

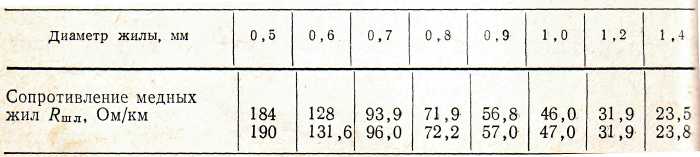

Для симметричных кабелей предельно допустимые сопротивления медных жил при 20^° С приведены в табл. 8.2. Они вычислены приближенно из выражения R шл = 46/d²

Для алюминиевых цепей величины сопротивлений R_шл больше приведенных в табл. 8.2 в 1,63 раза (ρ_ал/ρ_м = 0,0290/0,0178).

Таблица 8.2

Примечание. Во второй строке приведены данные [Л 15].

Асимметрия проводов цепи в междугородных кабелях (R1 - R2) при длине l км не должна превышать для медных жил 0,23√l/d², а для алюминиевых 0,37√l/d². Для кабелей сельской связи (на участке от абонента до узла связи) при диаметре жилы 1 мм асимметрия не должна превышать 3 Ом, а более 1 мм - 2 Ом. Среднее значение рабочей емкости для междугородных кабелей звездной скрутки с кордельно-бумажной изоляцией при d = 1,2 мм 0,0275 мкФ/км а при кордельно-полистирольной изоляции 0,0245 мкФ/км. Для городских кабелей парной скрутки при d = 0,5мкф рабочая емкость равна 0,05мкФ/км.

Сопротивление изоляции каждой жилы по отношению к остальным соединенным с заземленной металлической оболочкой (экраном), при 20^°С для кабелей с воздушно-бумажной изоляцией (марки Т) должно быть не менее 2000мом·км; кабелей с кордельной изоляцией (марок ТЗ и МКС) - 10 000 МОм-км; для кабелей сельской связи (типа ПРВПМ) - 25 МОм-км.

Электрическая прочность изоляции ВЧ кабелей между: всеми жилами, кроме сигнальных, соединенными в пучок, и заземленной оболочкой (экраном) равна 2000 В (для НЧ кабелей - 1800 В); каждой жилой и остальными, соединенными в пучок, - 1500 В; всеми сигнальными жилами, соединенными между собой и заземленной оболочкой, - 1000 В.

При температуре 20° С сопротивление внутреннего проводника составляет 3,8 Ом/км для кабелей 2,6/9,4 и 15,85 Ом/км для кабелей 1,2/4,6; сопротивление внешнего проводника соответственно равно 2 и 8 Ом/км. Сопротивление изоляции между внутренним и внешним проводниками для этих кабелей не менее 10 000 МОм-км. Более подробные сведения о нормах для различных типов кабелей см. в [15, 16].
