Контрольные вопросы:
1. Для каких целей применяют осциллографы?
2. Какие блоки входят в состав структурной схемы универсального осциллографа? Их назначение?
3. Для чего применяют синхронизацию разверток осциллографа?
4. Перечислите основные типы синхронизации.
5. Для каких целей в осциллографах применяют калибраторы амплитуды?
6. Каково назначение линейно-изменяющегося напряжения, подаваемого на горизонтальные пластины?
7. Устройство, принцип действия, основные параметры и характеристики ЭЛТ.
Тема 4.2 Основные способы отсчета напряжения и временных интервалов
В универсальных осциллографах используют метод измерения амплитуд сигналов с помощью масштабной сетки, помещенной на экране ЭЛТ. Цену деления сетки устанавливают с помощью калибратора амплитуды.
Иллюстрация данного метода измерения представлена на рис. 4.5, где показаны периодические сигналы. Параметры импульсов определяют следующим образом: Up = Су 1У; Up - размах (амплитуда импульса); │Су│ - цена деления сетки по вертикали, В/дел; Т = С, Lx - период следования импульсов; τп = Сх 1Х - длительность импульса; │С│ - цена деления сетки по горизонтали, с/дел; ly, Lx, lx - выражены в делениях сетки.
Рисунок 4.5 Определение параметров сигнала с помощью масштабной сетки
Погрешность измерения амплитуды сигнала не ниже 3...5%. Существуют методы повышения точности измерения амплитуды исследуемого сигнала, например компенсационные. Эти методы чаще всего применяют только в цифровых осциллографах, что позволяет получить численные значения параметров с погрешностью 1...2 %.
В отличие от частотомеров и измерителей временных интервалов, с помощью осциллографов можно измерять параметры сигналов сложной временной структуры, например ступенчатых сигналов или сигналов кодовых последовательностей. Можно измерять параметры случайных и переходных процессов. Наиболее простым методом исследования является метод калиброванной развертки (калиброванных меток) (рис. 4.6).

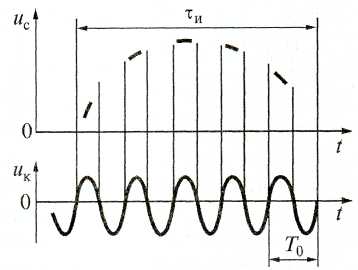

Рисунок 4.6 Измерение интервалов времени с помощью калибровочных меток:
напряжения: uc - исследуемое; uk - калибровочное
Реальная погрешность метода составляет порядка 10 % и зависит от количества меток. Калибровочные метки известной частоты наносятся на изображение сигнала длительностью τи путем модуляции яркости луча, т.е. подачей на сетку ЭЛТ напряжения известной частоты f0 = 1/Т0. При этом длительность сигнала τи = nТ0, где n - количество калибровочных меток.

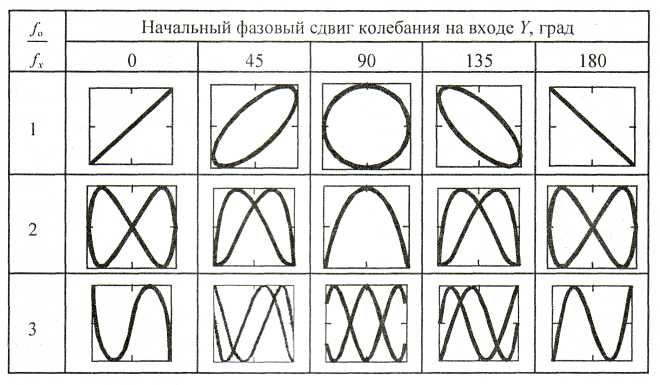

Таблица 4.1 Интерференционные фигуры (фигуры Лиссажу)
Остановимся на способе измерения частоты по интерференционным фигурам, называемым фигурами Лиссажу. Измерение основано на сравнении неизвестной частоты fx с известной частотой f0, воспроизводимой мерой. С этой целью колебания известной (образцовой) частоты f0 подают на один вход осциллографа (например, Y), На вход X (при этом собственную развертку ос-циллографа отключают) поступают колебания измеряемой частоты fх. Частоту f0 образцового генератора подстраивают так, чтобы на экране осциллографа наблюдалась простейшая устойчивая фигура, примерные виды которой при разных фазовых сдвигах показаны в табл. 4.1. Форма фигур Лиссажу зависит от отношения частот m/n и начальных фаз сравниваемых колебаний.
Соотношение частот двух гармонических колебаний может быть определено как отношение числа точек пересечения фигуры Лиссажу m по вертикали к числу точек пересечения n по горизонтали. Например, из рис. 4.7 легко видеть, что это отношение равно:
fx
= fo
= m/n
= 2/4
= 1/2. Отсюда измеряемую
частоту определяют
как;fx
=
f0/2.
Рисунок 4.7 К определению отношения частот
Точность данного метода определения частоты гармонического колебания оказывается достаточно высокой и определяется стабильностью образцового генератора, однако получение и наблюдение таких фигур - достаточно сложная измерительная задача.
