2.6.2 Роль входного сопротивления вольтметра
Входное сопротивление вольтметра в основном определяется сопротивлением добавочного резистора, так как сопротивление рамки измерительного механизма мало. Но и это добавочное сопротивление не может быть очень велико, так как его значение ограничено током, который должен протекать через измерительный механизм. В реальных вольтметрах магнитоэлектрической системы входное сопротивление не превышает нескольких десятков кОм. В ряде случаев для измерения в высокоомных радиотехнических цепях такого входного сопротивления недостаточно, ибо это приводит к значительной погрешности измерения.

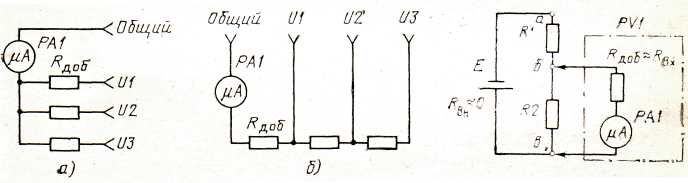

Рисунок
2.20 Рисунок 2.21
Рассмотрим влияние входного сопротивления вольтметра на его показания при измерении в высокоомных цепях.
Цепь, изображенная на рис. 2.21, состоит из источника напряжения Е с внутренним сопротивлением, равным нулю, и резисторов R1 и R2. Напряжение на резисторе R1 измеряется вольтметром PV1 с входным сопротивлением Rвх.
В отсутствие вольтметра в цепи протекает ток, создающий падение напряжения UR2 = ER2/(R1 + R2), При подключении вольтметра сопротивление участка бв уменьшается и становится равным
R6в = R2RBX/(R2 - RBX )
Уменьшается
и общее сопротивление цепи абв,
увеличивается
ток от
источника.
Это в свою очередь, приводит к увеличению
падения напряжения
на резисторе R1
а
следовательно, к уменьшению напряже
ния
на участке бв,
где
подключен вольтметр. Систематическая
погрешность,
возникающая при подключении вольтметра
(вольтметр показывает
не то напряжение, которое имелось до
его подключения, а меньше), зависит
от входного сопротивления вольтметра
и от сопротивления резисторов
R1
и
R2,
т.
е. от высокоомности цепи. Легко убедиться,
что при
малом сопротивлении резистора R1
погрешность
стремится к нулю для любого входного
сопротивления вольтметра. При определенных,
отличных
от нуля, значениях R1
и
R2
погрешность
тем меньше, чем больше входное сопротивление
прибора.
Так, для рассматриваемой цепи напряжение па участке бв при подключении вольтметра составляет
U6в = ER6в/(R1 + R6e), (2.18)
т. е. отличается от первоначального на величину
,
(2.19)
а относительное изменение напряжения составит
.
(2.20)
Из
полученного выражения следует, что при
R1→0
дробь
→
∞,
а погрешность δu
→ 0.
Аналогично при увеличении
входного сопротивления (RBX
→
∞) погрешность δu
→ 0.
Стремление
снизить систематическую погрешность
измерения привело
к необходимости создания вольтметров
с высоким входным сопротивлением.
Контрольные вопросы:
Какие требования предъявляются ко входному устройству измерителя уровня?
Перечислите отличие измерителя уровня от вольтметра.
Характеризуйте способы включения измерителя уровня.
В каких единицах измеряется уровень сигнала?
