Контрольные вопросы:
Приведите основные схемы построения электронных аналоговых вольтметров и их отличие.
Почему амплитудный преобразователь наиболее высокочастотен?
Как функционирует преобразователь среднего квадратического значения?
Поясните работу амплитудного детектора на ОУ.
5. Что называется амплитудным, средним, средневыпрямленным и средним квадратическим значениями напряжения или тока?
6. Какие коэффициенты устанавливают связь между амплитудным и средним квадратическим, средним квадратическим и средним значениями напряжения (тока)? Чему равны эти коэффициенты для гармонической формы сигнала?
7. Приведите основные схемы построения электронных аналоговых вольтметров и их отличия.
8. Объясните работу амплитудного диодного преобразователя переменного тока в постоянный.
9. Почему амплитудный преобразователь наиболее высокочастотен?
10. Как функционирует преобразователь среднего квадратического значения, реализованный с помощью кусочно-линейной аппроксимации вольтамперной характеристики?
11. Какова техника измерения напряжений?
12. В чем состоят особенности измерения силы тока?
Тема 2.4 Цифровые вольтметры

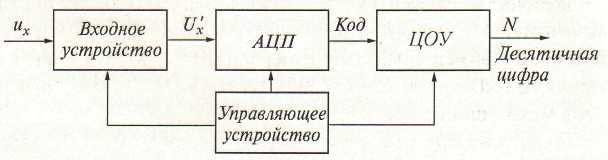

Принцип работы цифровых измерительных приборов основан на дискретном и цифровом представлении непрерывных измеряемых физических величин. Упрощенная структурная схема цифрового вольтметра (рис. 2.12) состоит из входного устройства, АЦП, цифрового отсчетного устройства ЦОУ и управляющего устройства.
Входное устройство содержит делитель напряжения; в вольтметрах переменного тока оно включает в себя также преобразователь переменного тока в постоянный.
Рисунок 2.12 Упрощенная структурная схема цифрового вольтметра
Аналого-цифровой преобразователь преобразует аналоговый сигнал в цифровой, представляемый цифровом кодом. Процесс аналого-цифрового преобразования составляет сущность любого цифрового прибора, в том числе и вольтметра. Использование в АЦП цифровых вольтметров двоично-десятичного кода облегчает обратное преобразование кода в десятичное число, отражаемое цифровым отсчетным устройством. Цифровое отсчетное устройство регистрирует измеряемую величину. Управляющее устройство объединяет все узлы вольтметра.
По типу АЦП цифровые вольтметры делят на две основные группы:
кодоимпульсные (с поразрядным уравновешиванием);
времяимпульсные.
Аналого-цифровой преобразователь вольтметров преобразуют сигнал постоянного тока в цифровой код, поэтому и цифровые вольтметры также считают приборами постоянного тока. Для измерения напряжения переменного тока на входе вольтметра ставится преобразователь в постоянное напряжение, чаще всего средневыпрямленного значения.
Проанализируем основные технические характеристики среднестатистического цифрового вольтметра постоянного тока:
диапазон измерения: 100 мВ, 1 В, 10 В, 100 В, 1000 В;
входное сопротивление - высокое, обычно более 100 МОм;
порог чувствительности (другие названия - квант или единица дискретности) на диапазоне 100 мВ может быть 1 мВ,100 мкВ, 10 мкВ;
количество знаков (длина цифровой шкалы) - отношениеI максимальной измеряемой величины на этом диапазоне к минимальной; например: диапазону измерения 100 мВ при уровне квантования 10 мкВ соответствует (100-10-6)/(10 • Ю-9) = 104 знаков;
помехозащищенность.
Точность цифровых вольтметров. Распределение погрешности по диапазону измерения определяется пределом допускаемой относительной, основной погрешности , характеризующей класс точности СИ:
,
(2.13)
где u - измеряемое напряжение; Uк - конечное значение диапазона измерений.
Быстродействие. Современные схемы АЦП, применяемые в цифровых вольтметрах, могут обеспечить очень большое быстродействие, однако из соображений точной регистрации полученного результата у цифровых вольтметров оно уменьшается примерно до 20-50 измерений в 1с.
