5.3. Огнепреградители
Резервуары являются объектом повышенной пожарной опасности, поэтому они в обязательном порядке оснащаются огневыми предохранителями (рис. 5.6). В тех случаях, когда огневые предохранители не встроены в корпус клапанов, они устанавливаются между клапаном и монтажным патрубком резервуара. Принцип действия огневых предохранителей основан на том, что пламя или искра не способны проникнуть внутрь резервуара через отверстие малого сечения в условиях интенсивного кислорода.

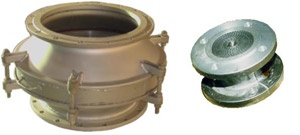

Рис. 5.6. Огнепреградитель
5.4. Сифонный кран
Кран сифонный (КС) (рис. 5.7) является комплектующим изделием вертикальных цилиндрических резервуаров (РВС) для хранения и раздачи нефти и нефтепродуктов. Предназначен для спуска подтоварной воды из резервуаров.
Рис. 5.7. Сифонный кран
Краны выпускаются трех исполнений: КС-50, КС-80 и КС-80СС. Кран КС-80СС выпускается для резервуаров с защитной стенкой.
Краны предназначены для эксплуатации в условиях района с умеренным, холодным и тропическим климатом. Климатическое исполнение У, УХЛ и Т категории размещения 1 по ГОСТ15150-68.
Пример условного обозначения крана сифонного с условным проходом 50 мм для поставки внутри страны и на экспорт в страны с умеренным климатом: КС-50 ТУ 3689-029-79167039-2006.
Кран состоит из крана проходного муфтового или задвижки клиновой, устанавливаемых на горизонтальном конце изогнутого патрубка, ручки для поворота патрубка в нужное положение, фланцев, привариваемых к наружным стенкам резервуара с предварительно вырезанным отверстием диаметром d в резервуаре.
5.5. Вентиляционный патрубок
Патрубок вентиляционный (ПВ) (рис. 5.8) является комплектующим изделием вертикальных цилиндрических резервуаров для хранения нефти, нефтепродуктов, масел и др. Выпускается шести типоразмеров: ПВ-150, ПВ-200, ПВ-250, ПВ-300, ПВ-350, ПВ-500. Предназначен для обеспечения приемораздаточных операций, вентиляции и исключения попадания посторонних предметов внутрь резервуаров с нефтепродуктами.
Рис. 5.8. Патрубки вентиляционные
Варианты климатических исполнений – для умеренного и холодного, умеренного или тропического климата, категория размещения 1 по ГОСТ15150-69. Патрубок вентиляционный состоит из трубы, в верхней части которой расположены окна, закрытые сеткой, закреплённой на трубе хомутами. Нижняя часть трубы заканчивается фланцем, предназначенным для закрепления его на монтажном патрубке резервуара.
Для защиты от прямого воздействия атмосферных осадков и механических повреждений сетки на трубе установлен колпак, закреплённый болтами. Установка патрубка на резервуар должна производиться на монтажный патрубок резервуара посредством болтового соединения.
Размеры условного прохода патрубков должны выбираться в зависимости от производительности насосов откачки-закачки продукта.
5.6. Хлопуша
Хлопуша (ХП) (рис. 5.9.) предназначена для предотвращения потерь нефти и нефтепродуктов из резервуара в случаях разрыва технологических трубопроводов или выхода из строя запорных устройств.
Рис. 5.9. Хлопуша
Хлопуша монтируется на фланце приемораздаточного патрубка внутри резервуара.
По устойчивости к воздействию климатических факторов внешней среды хлопуши изготавливаются в исполнении У, УХЛ и Т, категории размещения 1 по ГОСТ 15150-69, а также в химически стойком исполнении из нержавеющей стали.
Условное обозначение хлопушки при заказе:
ХП 150-В УХЛ, где ХП – хлопуша; 150 – условный проход, мм; В – исполнение корпуса и крышек; УХЛ – климатическое исполнение.
Хлопуши в зависимости от величины условного прохода изготавливаются:
– без перепуска – Ду 80, Ду 100;
– с перепуском – Ду 150, 200, 250, 400, 500, 600.
Хлопуши в зависимости от материала и конструкции корпуса и крышки изготавливаются следующих исполнений:
– А – корпус, крышки основная и перепускная чугунные без наплавки на уплотнительных поверхностях;
– Б – корпус чугунный, крышки основная и перепускная стальные с латунной наплавкой на уплотнительных поверхностях;
– В – корпус и крышки из углеродистой стали с латунной наплавкой на уплотнительных поверхностях;
– ВН – корпус и крышки из нержавеющей стали с медной наплавкой на уплотнительных поверхностях.
Механизм управления хлопушой (боковой) (рис. 5.10.) устанавливается на стенке РВС и предназначен для открывания крышек хлопушек (перепускной и основной) и фиксации их в открытом положении.
Рис. 5.10. Механизм управления хлопушой боковой
Обозначения механизмов управления хлопушами:
– МУI – механизм управления с ручным приводом для хлопушек с условным проходом Ду 80, 150 и 250 мм;
– МУIIМ – механизм управления с электрическим приводом для хлопушек с условным проходом Ду 400, 500 и 600 мм;
– МУIIР – механизм управления с ручным приводом для хлопушек с условным проходом Ду 400, 500 и 600 мм.
Климатическое исполнение У, УХЛ и Т. Механизм управления хлопушой монтируется на боковой стенке резервуара над приемо-раздаточным патрубком и хлопушой.
