МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ
Запорізький національний технічний університет
Методичні вказівки з розрахунку та проектуванню пасової передачі
з дисципліни “Деталі машин”
для студентів спеціальностей
8.090101; 8.090202; 8.090203; 8.090205; 8.090206;
8.090211; 8.090214; 8.092301; 7.090210; 7.090260
денної, заочної і дистанційної форм навчання
2003
Методичні вказівки до розрахунку та проектування пасової передачі з дисципліни “Деталі машин” для студентів спеціальностей 8.090101; 8.090202; 8.090203; 8.090205; 8.090206; 8.090211; 8.090214; 8.092301; 7.090210; 7.090260 денної, заочної і дистанційної форм навчання
/Укл.: Вільчек О. І., Глушко В. І., Камель Г.І.-2-е вид., перероб. і доп. - Запоріжжя: ЗНТУ, 2003- 18 с.
Укладачі: Вільчек Олександр Іванович доцент; к.т.н.
Глушко Василь Іванович доцент; к.т.н.
Камель Георгій Іванович доцент., д.т.н.
Рецензент: Ляшенко Олександр Петрович доцент., к.т.н.
Укладачі виражають подяку за технічну допомогу в оформлені ст. гр. М – 210 Малько Є. І.
Відповідальний
за випуск: Мартовицький Леонід Максимович доцент, к.т.н.
Оформлення: Стеблевська О.В.
Затверджено на Затверджено на
засіданні вченої засіданні кафедри
ради машинобудівного “Деталі машин та
факультету підйомно-транспортні
машини”
Протокол № від
Протокол № 1 від 27.08.03
ЗМІСТ
1. Мета роботи 4
2. Загальні відомості 4
2.1 Характеристика клинопасових передач 5
2.2 Види руйнувань пасів і розрахунок передачі 5
3. Методика розрахунку клинопасової передачі 6
Підсумкові дані 17
Список літератури 18
1 Мета роботи
Оволодіти навичками розрахунку та проектуванню пасової передачі. Вивчити кінематичні та силові параметри передачі, розрахунок на втому, а також вміти конструювати шківи передачі.
2 Загальні відомості
П
асова
передача відноситься до передач тертя.
Вона складається частіше з двох, а іноді
з більшої кількості шківів, які охоплюють
паси (рис. 1). Для забезпечення необхідної
сили тертя між шківами і пасом останній
повинен бути натягнутим.

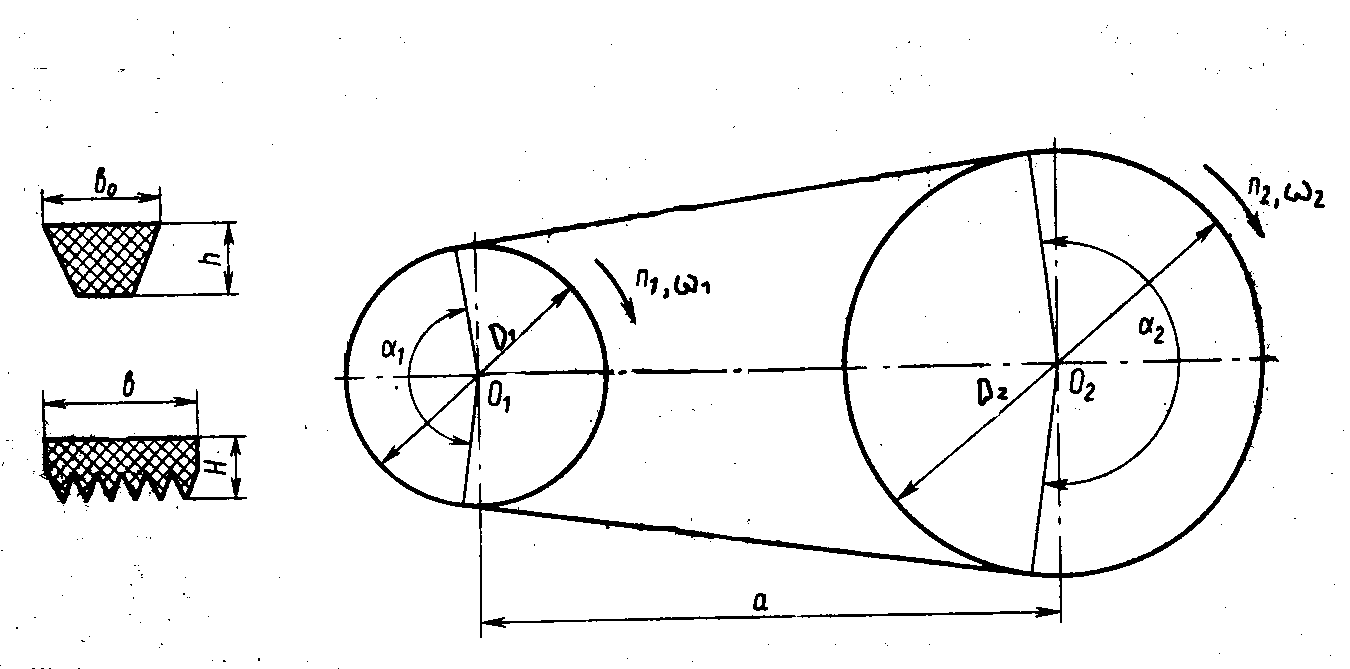

Рисунок 2.1 – Геометричні параметри пасової передачі і перерізи пасів
До переваг пасової передачі відносяться: простота конструкції, невисока вартість, зменшені вимоги до точності, виготовлення та монтажу, можливість передачі обертового моменту на великі відстані, а також здатність запобігання деталей передачі від перевантаження за рахунок проковзування пасу, гарні амортизаційні та демпфіруючи властивості.
Разом з тим порівняно з зубчастими передачами пасові мають недоліки: великі габаритні розміри, менші ККД та довговічність,
несталість передаточного числа через можливе проковзування пасу по шківу, підвищене навантаження валів та їх опор.
2.1 Характеристика клинопасових передач
В клинопасових передачах обертовий момент передається за допомогою сили тертя між боковими поверхнями клинового пасу та клинових жолобків шківа. Тому клинопасова передача порівняно з плоскопасовою має більшу тягову здатність. Внаслідок цього, клинопасова передача потребує меншого попереднього натягнення, утворює менший тиск на вали та опори, допускає менші кути обхвату на шківах.
Для клинопасових передач приймають паси двох типів: кордшнурові та кордтканинні. Кордшнурові паси забезпечують більш високий ККД передачі, вони більш гнучкі та довговічні ніж кордтканинні. Клинові паси бувають нормальні / ГОСТ 1284.1-89 / та вузькі / ГОСТ 5813-76 /.
Поліклинові паси / ТУ 38-105765-89 / забезпечують мінімальні габаритні розміри передачі. Вони поєднують переваги клинових пасів (підвищене зчеплення зі шківами) та гнучкість, характерну для плоских пасів, внаслідок чого мінімальний діаметр малого шківа можна назначити меншим і збільшувати передаточне число до 10.
Основні характеристики клинопасової передачі:
потужність Р, кВт – до 50 /100/;
передаточне число U=1,5...5 /10/;
колова
швидкість V, м/с
40
/50/;
ККД =0,92...0,96.
