2)Панельные радиаторы – прибор конвективно-радиационного типа, относительно небольшой глубины, не имеющий просвета в свету. Выпускаются из стали и алюминия.
Стальные панельные радиаторы: панель такого радиатора состоит из двух профилированных листов, сваренных по периметру сплошным швом, а между каналами – точечной сваркой. Толщина листа: у отечественных около 1,5 мм, у импортных – 1,25 мм. Каналы могут быть горизонтальными и вертикальными.
Панельные радиаторы марки Kermi, Purmo, DeLonghi выпускаются 5 типов, для повышения теплосъема с панели на нее приваривают П-образное вертикальное оребрение.
Выпускаются такие панели от 300 до 900 мм, длина панели от 400 до 3500 мм.
Требования производителя к эксплуатации таких приборов: вода должна быть деаэрированной, гарантия до 10 лет.
Трубчатые радиаторы
Выпускаются высотой от 200 до 3000 мм, собираются обычно кратно 4 (количество элементов), длина прибора до 3 м. для отопления обычных помещений или ванных комнат.
«+»: высокая тепловая мощность; оригинальный дизайн; большая цветовая палитра

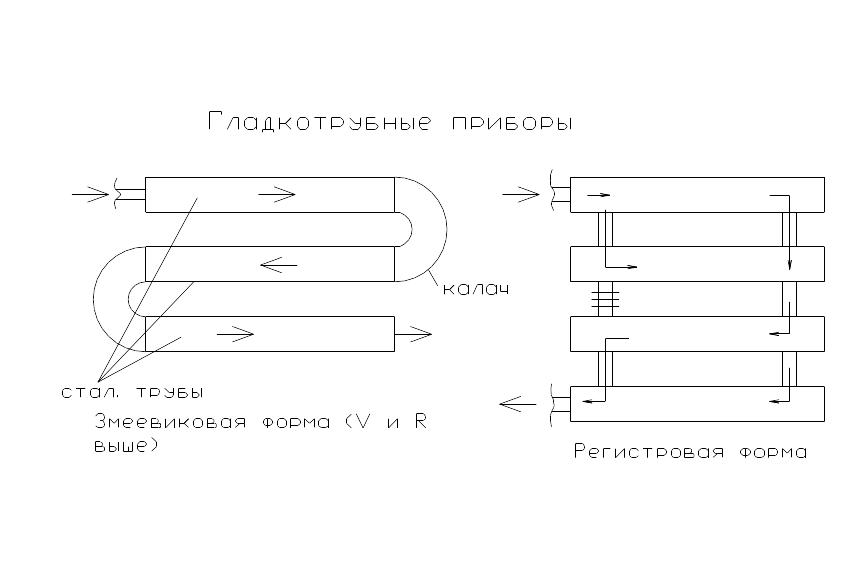

3) гладкотрубные приборы – они состоят из нескольких соединенных вместе стальных труб, образующих каналы для теплоносителя змеевиковой или регистровой формы. В змеевике трубы соединяются последовательно по направлению движения теплоносителя, при этом увеличивается скорость движения теплоносителя и гидравлическое сопротивление прибора. При параллельном соединении труб в регистре поток теплоносителя делится, в связи с чем скорость теплоносителя и гидравлическое сопротивление уменьшается.
Прибор сваривают из труб с условным диаметром d=32÷100 мм, при этом трубы располагают одна над другой на расстоянии на 50 мм > их d, чтобы снизить взаимное облучение труб и увеличить теплоотдачу в помещении.
«+»: 1) обладают наибольшим коэффициентом теплопередачи среди всех приборов с естественной конвекцией; 2) легкость очистки
«-»: 1) приборы тяжелые и громоздкие; 2) применяются только в систнмах с хорошей деаэрацией.
4) Конвектор – прибор конвективного типа, состоящий из 2-х основных элементов: ребристого нагревателя и кожуха. Кожух декорирует нагреватель и способствует повышению теплопередачи благодаря увеличению подвижности воздуха у поверхности нагревателя. Конвектор с кожухом передает в помещение до 90÷95 % теплового потока конвекцией.
«+»: является компактность и малая металлоемкость, легкость, простота монтажа.
«-»: 1) трудность очистки от пыли, 2) при низкой температуре теплоносителя нагревательные пластины, которые образуют большую поверхность теплоотдачи, не прогреваются и теплоотдача отопительного прибора резко уменьшается.
Пластинки выполняются из листовых материалов: стали, алюминия. Нагревательные трубы могут располагаться как горизонтально, так и вертикально.

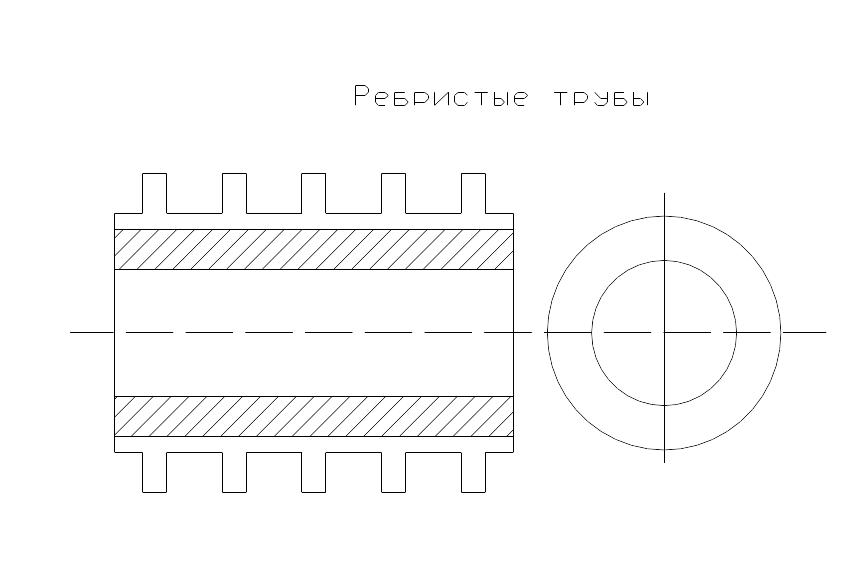

5) Ребристые трубы – приборы конвективного типа, представляющие собой фланцевые чугунные трубы, наружная поверхность которых покрыта ребрами, совместно отлитыми с основной трубой
«+»: компактность, площадь поверхности такого прибора выше в несколько раз, чем площадь поверхности гладкотрубного прибора такого же диаметра и длины
«-»: 1) такие же, что и у конвектора; межреберное пространство забивается пылью; 2) большая металлоемкость.
Эти приборы применяются преимущественно в производственных зданиях, в помещениях с незначительным выделением пыли или в помещениях с временным пребыванием людей.
6) Калориферы – компактный прибор значительной площади, образованный несколькими рядами оребренных труб. В отличие от других отопительных приборов калорифер предназначается в первую очередь для теплопередачи при вынужденной конвекции воздуха, создаваемым вентилятором. При этом коэффициент теплопередачи возрастает в несколько раз (выше чем у чугунных ~в 3 раза).
