10. Последовательность расчета толщины тепловой изоляции наружного ограждения.
1) Определяем требуемое сопротивление теплопередаче наружной стены.
,
(1)
где tв - расчетная t воздуха внутри помещения; tн - расчетная зимняя t наружного воздуха; n - коэффициент, принимаемый в зависимости от положения поверхности ограждающей конструкции по отношению к наружному воздуху;
Δtн - нормативный температурный перепад между температурой внутреннего воздуха и внутренней поверхностью ограждающей конструкции; αв - коэффициент теплоотдачи внутренней поверхности ограждения;
2) Рассчитываем градусо-сутки отопительного периода (ГСОП).
, (2)
где toп - средняя t наружного воздуха в отопит. период;
Zoп - продолжительность отопительного периода;
3) Определяют минимальное приведенное сопротивление теплопередаче ограждающих конструкций здания, исходя из условий энергосбережения. (По сНиП II-3-79* «строительная теплотехника»)
4) Производят
сравнение сопротивлений теплопередаче
,
рассчитанного из условий выполнения
санитарно-технических и комфортных
условий, и
,
принятого по условиям энергосбережения.
Большее сопротивление теплопередаче
принимают для выполнения последующих
расчетов.

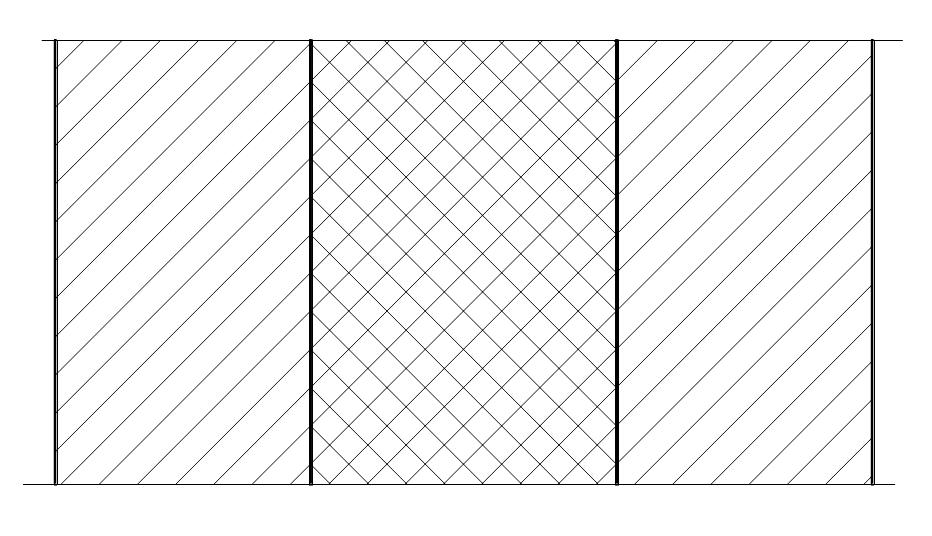

5) Рассчитываем толщину δиз, теплоизоляционного слоя в конструкции ограждения.
(3)
Тогда (4),
где
(5)
- сумма сопротивлений теплопроводности
конструктивных слоев ограждения,
где δi - толщина i-го конструктивного слоя;
λi - коэффициент теплопроводности i-го конструктивного слоя;
i = 1..k - количество конструктивных слоев в ограждении;
(6),
αн - коэффициент теплоотдачи наружной поверхности ограждения, Вт/(м2· оС);
6) Округляем
расчетное значение
(вычисляемое по формуле (4)) в большую
сторону, принимая фактическое значение
толщины слоя изоляции
,м,
таким образом, чтобы общая толщина
панелей наружних стен была кратной
0,05 м, а толщина кирпичной кладки- кратной
половине кирпича;
7) Рассчитываем
фактическое сопротивление теплопередаче
,
(м2·оС)/Вт,
ограждения.
11. Перечислите способы удаления воздуха из системы водяного отопления.
Удаление возд. из системы водяного отопления предусматривается в верхних точках систем отопления через проточные воздухосборники или краны у приборов верхнего этажа. Скопление воздуха нарушает циркуляцию воды, вызывает шум на работе и приводит к коррозии трубопроводов.
Удаление воздуха из систем с верхней разводкой осуществляется через горизонтальные или вертикальные проточные воздухосборники, установленные на подающей магистрали системы отопления.

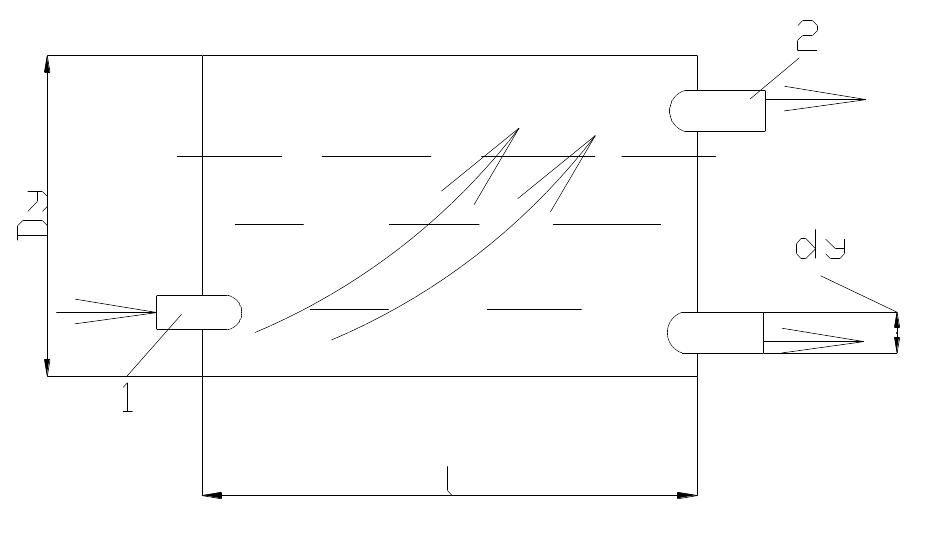

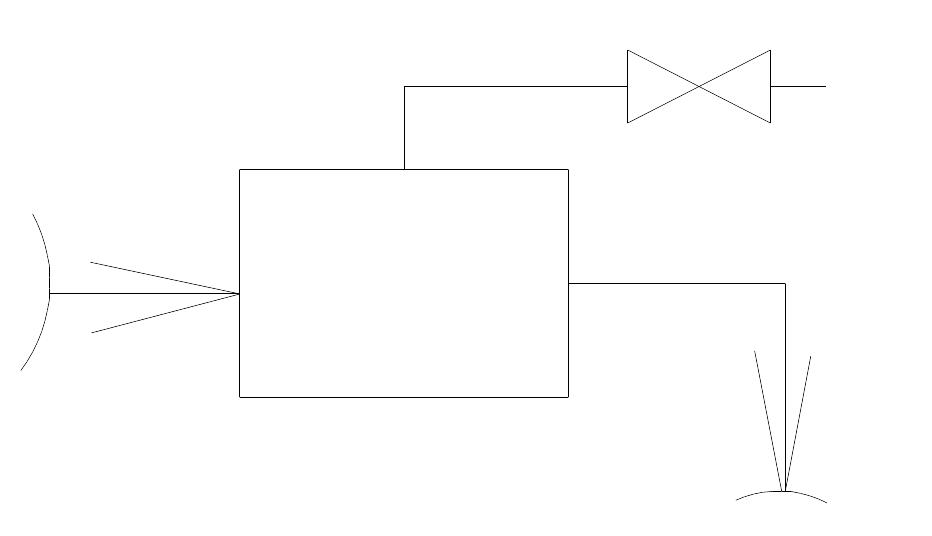

Схема горизонтального проточного воздухосборника.
1-магистраль 2-штуцер для воздухоспускного крана
Dy=15мм для воздуховыпускной трубы
При dy=32мм Dy=150мм l=355мм
Выбранный d воздухосборника должен превышать диаметр магистрали по крайней мере в 2 раза. Длину горизонтального воздухосборника принимают в 2-2,5 раза больше его диаметра. Воздухосборники предусматривают снижение ск. движения воды в точках сбора воздуха до величины менее 0.1м/с. При снижении ск. пузырьки воздуха выделяются из воды и скапливаются в верхней части воздухосборника для последующего удаления.
Из воздухосборника газы удаляются в атмосферу периодически при помощи ручных спускных кранов или автоматических воздухоотводчиков.

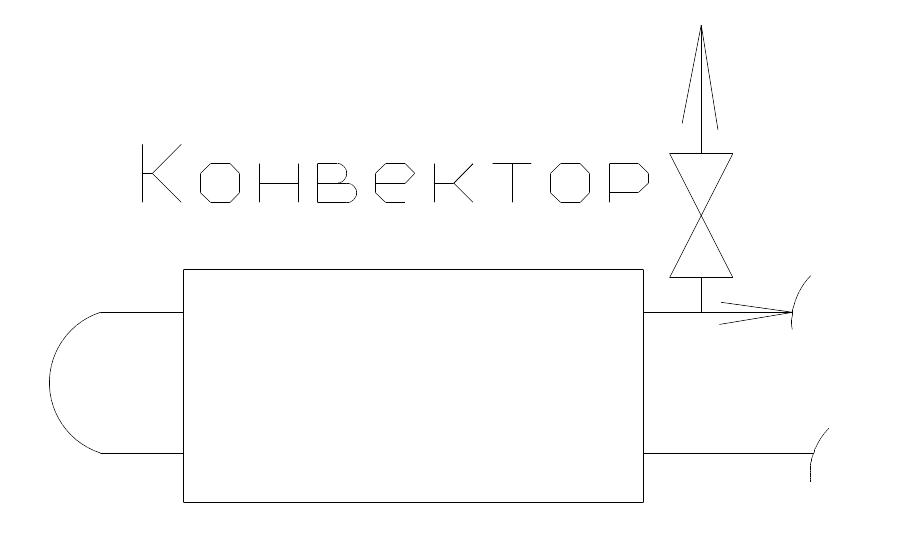

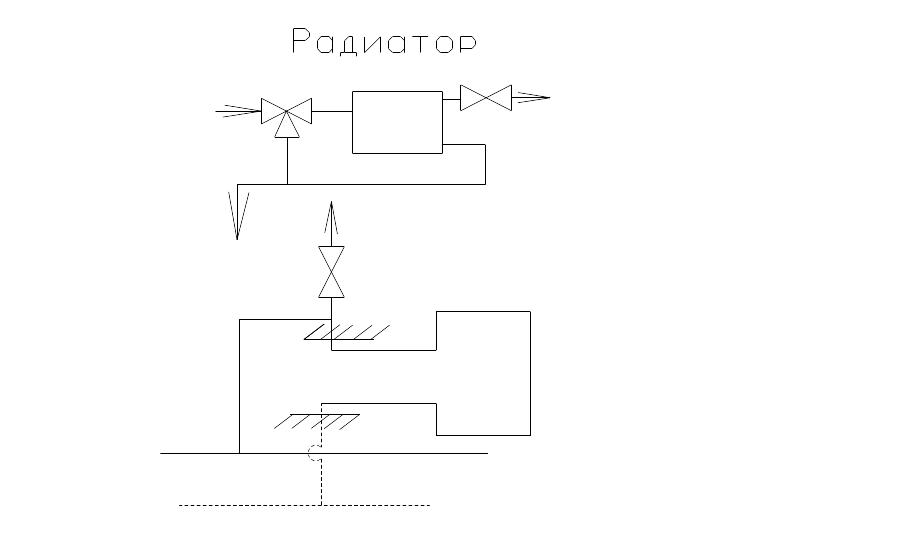

В системах отопления с нижней разводкой удаление возд. осуществляется ч/з ручные краны конструкции Маевского, кот. устанавливаются в верхних пробках радиаторов последних этажей или на подводках к отопительным приборам при применении стальных панелей или конвекторов.
12. Какие функции выполняет смесительный насос в системе водяного отопления, присоединенный по зависимой сх. к наружным теплопроводам, включенный: в перемычку м/у магистралями, в общую обратную магистраль, в общую подающую магистраль.
Смесительные насосы устанавливаются на перемычке, если располагаемое давление перед узлом смешения достаточно для преодоления гидравлического сопротивления системы отопления и на подающем и обратном трубопроводе, если ∆pр< сопротивления системы.
1) Насосная перемычка, обеспечивая смешение, не влияет на величину циркуляционного давления местной системы отопления, кот. определяется разностью давлений в подающей и обратной магистрали на вводе в здание.

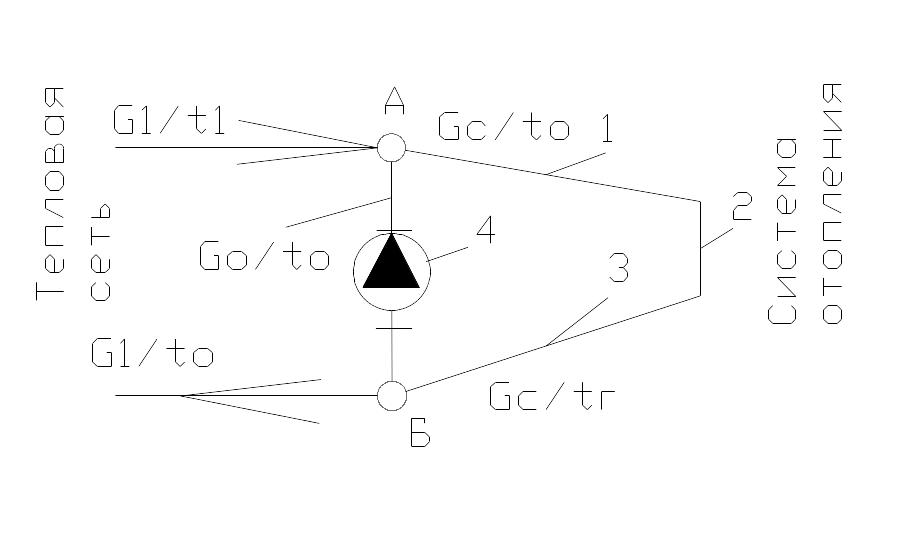

Изменение гидростатического давления в системе с насосом на перемычке.
1-линия снижения давления воды в подающей магистрали; 2-падение давления в стояке;
3 - снижение давления в обратной магистрали ;
4 - линия повышения давл. смесительным насосом в перемычке от давления в т.Б до давления в т.А
Подача насоса
на перемычке:
Давление насоса
на перемычке:
2) Насос на подающей магистрали устанавливается, если давление в системе отопления недостаточно для подъема воды в верхней части системы отопления.
Производительность
насоса:
Давление насоса:
3) Насос устанавливается на обратной магистрали, когда гидростатическое давление в системе ниже давления в наружных теплопроводах и ∆pт.с.<потерь в системе.
Подача насоса
определяется:
Давление насоса:
