1.12.3Диаграммы uml, поясняющие внутреннее устройство системы
Некоторые авторы [9.3] рекомендуют использовать при описании требований диаграммы UML, описывающие создаваемую систему через ее компоненты (классы, объекты), отношения и взаимодействия между ними. Данный подход имеет свои ограничения (см. Принцип 2).
Диаграмма классов
Для создания диаграммы классов необходимо:
Осуществить поиск классов (ключевых компонент проблемной области).
Для каждого найденного класса определить его имя, основные атрибуты, операции и (или) ответственности.
Исследовать отношения найденных классов.
Классы на диаграмме представляются в виде прямоугольников, отношения - в виде линий, связывающих прямоугольники. Линии разного типа графически отличаются различной штриховкой и стрелками.
Принято выделять [9.1] 3 уровня абстракции классов:
концептуальный уровень,
уровень спецификации,
уровень реализации.
Анализ требований разумно сопровождать диаграммами, отражающими концептуальный уровень. На данном уровне при описании классов целесообразно указать их наименования и ответственности. Атрибуты и операции можно не указывать, либо ввести только самые основные, отложив их исследование на более поздние стадии детализации.
Отношения, подлежащие анализу на концептуальном уровне - это:
Рис. 9.7.
Диаграмма классов показывает статическую структуру проблемной области. Для анализа взаимодействия объектов - экземпляров класса в ходе реализации варианта использования в UML предусмотрены две диаграммы взаимодействия: диаграмма кооперации и диаграмма последовательности.
По мнению автора, если диаграмма классов в ряде случаев и может рассматриваться, как артефакт, поясняющий структуру проблемной области, то диаграммы взаимодействия вряд ли стоит рассматривать в качестве выразительного языкового средства, иллюстрирующего требования к системе в диалоге "Заказчик-Исполнитель". Тем не менее, в соответствие с Принципом 3 свободы выбора языковых средств, аналитик, решивший использовать данные диаграммы, может ознакомиться с ними в специальной литературе [9.1-9.2].
1.12.4Альтернативные языки моделирования Диаграмма потоков данных
Диаграмма потоков данных (data flow diagram, DFD) - один из основных инструментов структурного анализа и проектирования информационных систем, существовавших в "доюмээльную" эпоху. Несмотря на имеющее место в современных условиях смещение акцентов от структурного к объектно-ориентированному подходу к анализу и проектированию систем, "старинные" структурные нотации по-прежнему широко и эффективно используются как в бизнес-анализе, так и в анализе информационных систем.

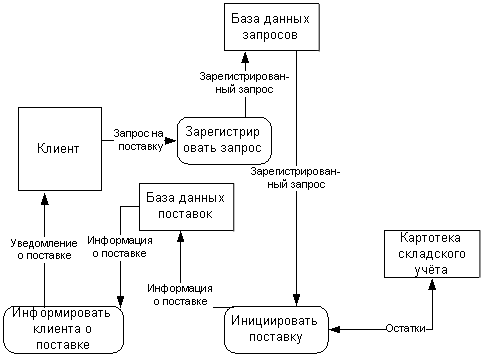

Исторически сложилось так, что для описания диаграмм DFD используются две нотации - Йодана (Yourdon) и Гейна-Сарсона (Gane-Sarson), отличающиеся синтаксисом. На приведенной ниже иллюстрации использована нотация Гейна-Сарсона.
Рис. 9.8.
Информационная система принимает извне потоки данных. Для обозначения элементов среды функционирования системы используется понятие внешней сущности. Внутри системы существуют процессы преобразования информации, порождающие новые потоки данных. Потоки данных могут поступать на вход к другим процессам, помещаться (и извлекаться) в накопители данных, передаваться к внешним сущностям.
Модель DFD, как и большинство других структурных моделей - иереархическая модель. Каждый процесс может быть подвергнут декомпозиции, т.е. разбиению на структурные составляющие, отношения между которыми в той же нотации могут быть показаны на отдельной диаграмме. Когда достигнута требуемая глубина декомпозиции - процесс нижнего уровня сопровождается мини-спецификацией (текстовым описанием).
Кроме того, нотация DFD поддерживает понятие подсистемы - структурной компоненты разрабатываемой системы.
Нотация DFD - удобное средство для формирования контекстной диаграммы, т.е. диаграммы, показывающей разрабатываемую АИС в коммуникации с внешней средой. Это - диаграмма верхнего уровня в иерархии диаграмм DFD. Ее назначение - ограничить рамки системы, определить, где заканчивается разрабатываемая система и начинается среда. Другие нотации, часто используемые при формировании контекстной диаграммы - диаграмма SADT1), диаграмма Диаграмма вариантов использования.
