Одесский
колледж
компьютерных
технологий
Администрирование операционных систем
Windows server 2003
конспект лекций
Одесса 2008г.
Содержание
Структура сетевой среды Windows NT. 4
Сетевые протоколы. 6
Протокол TCP/IP ( повторение) . 7
Проверка связи по TCP/IP. 8
Имена Net Bios. Обозреватель сети. 11
Сетевая служба DHCP 13
Сетевая служба DHCP( настройка области) 14
Конфигурация DHCP(резервирование адресов, связь с DNS …) 15
Сетевая служба WINS 17
Конфигурирование сервера WINS 18
Сетевая служба DNS 19
Разрешение имен Интернета через DNS 21
Установка сервера DNS и создание зоны. 22
Записи зоны RR (resource record) 24
Создание структуры доменов (Пример) 26
Зона ( контекстное меню на зоне): 26
Создание ссылки на поддомен, для которого зона находится на текущем компьютере 26
Создание ссылки на поддомен, для которого зона находится на другом компьютере 26
New domain… 26
New delegation … 26
Создание зоны поддомена на текущем компьютере 26
Создание зоны поддомена на другом компьютере 26
Создание резервных зон 30
Сервер служб Интернета ( I I S) 31
Сервер WWW 32
Первичное конфигурирование WEB сайта 34
Анонимный вход и создание WEB сайта 35
Обращение к сайту через DNS 37
Дополнительные настройки WEB сайта 37
Создание нескольких сайтов на одном сервере 39
FTP сервер 40
FTP клиент, виртуальные каталоги, проверка доступа 42
Проверка доступа в IIS. Применение удаленного доступа. 44
Режимы удаленной связи. Протоколы удаленного доступа. 45
Подключение модема и создание удаленного соединения. 46
Установка и настройка сервера удаленного доступа. 48
Разрешения удаленного доступа. 49
Политики удаленного доступа. 50
Условия и профили политик 52
Практика конфигурирования RRAS. 53
Структура сетевой среды Windows nt.

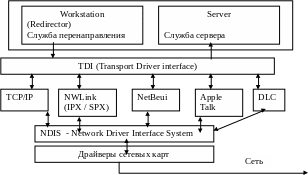

Структура сетевой среды
Диспетчер ввода-вывода ( в Исполнительном центре nt)
TDI – интерфейс между транспортными драйверами и службами NT. Позволяет разным протоколам работать со службами по единым правилам и создавать новые транспортные протоколы, которые будут нормально работать с NT без учета особенностей служб NT, главное, чтобы они соответствовали интерфейсу TDI
NDIS – интерфейс между транспортными драйверами и разными сетевыми драйверами. Позволяет независимо разрабатывать как транспортные протоколы так и драйверы сетевых карт – главное соответствие и тех и других единому интерфейсу связи между ними – NDIS.
Служба перенаправления (Workstation) – направляет запросы от локального компьютера в сеть. При этом анализирует интерфейс адреса (UNC) (напр, Microsoft или Novell – имеют разное написание сетевого адреса: в MS это сервер\\сетевое имя, а в NetWare это сервер:сетевое имя ) и выбирает транспортный протокол для продолжения пересылки.
Служба Сервера – принимает запросы от сети на доступ к ресурсам локального компьютера, анализирует их и передает в зависимости от запроса другой службе исполнительного центра NT или приложению для выполнения запроса.
Транспортные протоколы(TCP/IP, NetBeui, NWLink, AppleTalk, DLC)
организуют сеанс связи
разбивают данные на пакеты,
следят за их отправкой и сообщениями об их доставке( если это гарантированная доставка).
при получении пакетов собирают их и передают службе сервера обратно,
отсылают сообщения о получении пакетов отправителю.
Драйверы сетевых карт – получают от транспортных протоколов пакеты и организуют их физическую передачу по сети:
добавляют к пакету контрольную сумму для проверки правильности передачи данных
если это шина, то слушают сеть и когда она свободна начинают передачу,
если это кольцо, то ждут получения пустого маркера, цепляют к нему пакет и отправляют в сеть
при получении пакета проверяют его контрольную сумму, и , если она не совпадает с записанной при передаче, отсылают запрос на повторную передачу пакета.
При получении запроса на повторную передачу, снова отсылают тот же пакет
Общая схема посылки данных по сети:
Компьютер – отправитель компьютер- получатель
Workstation (Redirector) Служба
перенаправления
Транспортный протокол
Драйвер сетевой карты
Server
Служба сервера
Транспортный протокол
Драйвер сетевой карты
Физическая сеть
Взаимодействие процессов (ipc).
Нужно для распределенных приложений: когда разные части одной большой программы находятся на разных компьютерах в сети.
Устанавливается между службами Workstation –Server
Named Pipes именованые каналы |
Netlogon |
двухсторонняя гарантированная ( т.е. с подтверждением о получении) доставка пакетов |
Mail Slots Ветвящиеся каналы |
Обзор сети, Служба Alert |
Односторонняя негарантированная доставка пакетов |
WinSock |
Интерфейс WinSock Для TCP/IP, IPX: для запуска приложений использующих эти протоколы |
Доступ через Socket (систему портов и адреса). Двухсторонний гарантированный канал |
RPC |
Удаленные вызовы процедур |
Вызов удаленной процедуры (запуск процедуры на удаленном компьютере) |
NetDDE |
Напр, Chat |
Совместное использование данных несколькими процедурами |
DCOM |
|
вызов многих процедур, распределенных по сети |
Вопросы на закрепление:
Назначение сетевых интерфейсов. Преимущество их использования. Назначение службы рабочей станции и службы сервера.
Назначение транспортных протоколов и сетевіх адаптеров.
