Гражданские противогазы

В чрезвычайных ситуациях нештатными аварийно спасательными формированиями (НАСФ) и населением применяются фильтрующие противогазы ГП-5 (ГП-5М) и ГП-7 (ГП-7В, ГП-7ВМ).

Противогаз ГП-5 (ГП-5М) предназначен для защиты органов дыхания, глаз и лица человека от ОВ, радиоактивной пыли, биологических аэрозолей и других вредных примесей.

В состав комплекта противогаза ГП-5 (ГП-5М) входят (рис. 8.3): фильтрующе-поглощающая коробка малых габаритных размеров, лицевая часть в виде шлем-маски (ШМ-62, ШМ-66МУ), сумка и незапотевающие пленки. В холодное время года лицевые части доукомплектовываются утеплительными манжетами, надеваемыми на очки. Противогаз ГП-5М отличается от противогаза ГП-5 лицевой частью, которая имеет переговорное устройство.

Рис. 8.3. Фильтрующий противогаз ГП-5:

1 ‑ Шлем-маска шм-62, 2 ‑ фильтрующе-поглощающая коробка, 3 ‑ сумка, 4 ‑ незапотевающие пленки

Лицевая часть (шлем-маска) противогаза ГП-5 изготовляется пяти размеров (0, 1, 2, 3 и 4), а противогаза ГП-5М ‑ четырех размеров (0, 1, 2 и 3).

Подбор требуемого размера лицевой части осуществляется по результатам замера сантиметровой лентой вертикального обхвата головы (прил. 1), который определяют измерением головы по замкнутой линии, проходящей через макушку, щеки и подбородок (рис. 8.4). Результаты измерений округляют до 0,5 см.

а) б)

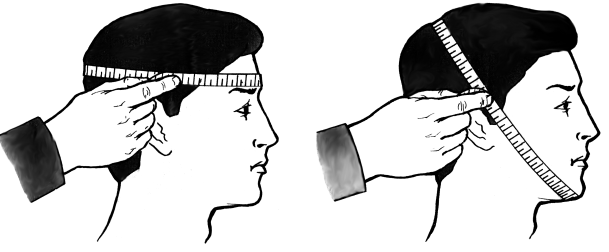

Рис. 8.4. Измерение горизонтального (а) и вертикального (б) обхватов головы

Противогаз ГП-7 (ГП-7В, ГП-7ВМ) имеет назначение аналогичное назначению противогаза ГП-5. Противогазы ГП-7В и ГП-7ВМ позволяют осуществлять прием воды в зараженной атмосфере. Лицевая маска противогаза ГП-7ВМ отличается трапецивидными стеклами, облегчающими работу с оптикой. Комплект противогаза ГП-7В показан на рис. 8.5.

Рис. 8.5 Фильтрующий противогаз ГП-7В:

1 ‑ Лицевая часть, 2 ‑ фильтрующе-поглощающая коробка, 3 –фляга, 4 – переговорное устройство

Лицевая часть (маска) противогаза выпускается трех размеров ‑ 1, 2 и 3. Для подбора лицевой части необходимо определить величину вертикального и горизонтального обхватов головы (рис. 8.4). Результаты измерений округляются до 0,5 см. По сумме двух измерений (прил. 2) определяют размер маски и номера упоров лямок наголовника со стороны концов лицевой части.

Промышленные противогазы

Для защиты людей, работающих на предприятиях, где производятся, используются, хранятся или транспортируются АХОВ, применяются промышленные противогазы ППФ-95 с лицевой частью в виде шлем-маски или маски и фильтрующей коробкой большого габарита, ППФ-95М с фильтрующей коробкой малого габарита, ПФМ-1, ПФМ-3 и ППФМ-89 с маской панорамного типа, а также модульный противогаз ППФМ-92.

Промышленные фильтрующие противогазы являются специализированными по назначению и защищают органы дыхания, лицо, глаза человека от воздействия определенных вредных примесей, содержащихся в воздухе в виде газов, паров и аэрозолей (пыли, дыма, тумана). Промышленные противогазы комплектуются фильтрующими коробками больших и малых габаритных размеров. Специализация коробки характеризуется ее маркой, буквенными обозначениями и цветом окраски. Назначение коробок больших габаритных размеров промышленных фильтрующих противогазов приведено в прил. 4. В зависимости от назначения они изготовляются двух типов – с противоаэрозольным фильтром (с белой вертикальной полосой) и без него (индекс «8» в маркировке).

В комплект промышленного противогаза с коробкой больших габаритных размеров входят: фильтрующе-поглощающая коробка В зависимости от назначения они изготовляются двух типов – с противоаэрозольным фильтром и без него (цифра 8 в маркировке и вертикальная белая полоса), лицевая часть, соединительная трубка, комплект незапотевающих пленок, сумка и инструкция по эксплуатации. Гарантийный срок хранения таких коробок ‑ 3 года.

В промышленности для защиты органов дыхания от некоторых АХОВ кроме противогазовых коробок больших габаритных размеров используются коробки малых габаритных размеров. В зависимости от назначения они изготовляются двух типов ‑ с противоаэрозольным фильтром (МКПФ) и без него (МКП) ‑ и классифицируются по маркам А, В, Г, КД и С. Назначение противогазовых коробок малых габаритных размеров указано в прил. 5.

В комплект промышленного противогаза с коробкой малых габаритных размеров входят: фильтрующе-поглощающая коробка, лицевая часть, комплект незапотевающих пленок и сумка. Такие коробки подсоединяются непосредственно к лицевой части противогаза. Гарантийный срок хранения противогазовых коробок малых габаритных размеров марок А, В, КД и С – 3 года, марки Г ‑ 1 год.
