Расход основных материалов и трудозатраты на возведение укрытий с одеждой крутостей

Показатели	Укрытие
	безврубочное					из арочных фашин		из коль­цевых фашин
	однорядное		двухрядное		однорядное			двухрядное
	на 10 чел	на 20 чел.	на 10 чел.	на 20 чел.	на 10 чел.		на 20 чел.	на 10 чел.	на 20 чел.
Расход жердей (подтоварника), м3	5	6,3	3,6	5,6	0,6		0,6	–	–
Расход хвороста (камыша) или стеблей растений, м3	0,4	0,7	0,07	0,1	13		15	15	25
Расход проволоки диаметром 1 мм, кг	3	3,7	2,2	3,0	4		4	8	13
Расход гвоздей, кг	0,4	0,4	0,06	0,06	–		–	–	–
Состав бригады, чел.	12	16	12	12	12		14	12	16
Заготовка основных элементов укрытий, чел-ч	30	50	18	21	35		40	75	105
Возведение укрытий, чел-ч	100	155	77	109	85		105	95	150
Продолжительность строительства, ч	12	13	9	11	11		11	15	16
Трудозатраты на одно место в укрытии, чел-ч	13	10	9,5	6,5	12		7	17	31

Строительство быстровозводимых простейших укрытий

Простейшие укрытия (ПУ) – это сооружения, которые снижают воздействие радиоактивных излучений, обеспечивают частичную защиту укрываемых от воздушной ударной волны (ВУВ), светового излучения и обломков разрушенных сооружений, а также, кроме того защищают от непогоды и других неблагоприятных условий.

К простейшим укрытиям относятся (см. схему 7.11):

– щели (открытые и перекрытые);

– траншеи (с одеждой крутости или без нее);

– подвалы и подполья (из лесоматериалов и других местных материалов);

– землянки, навесы, шалаши.

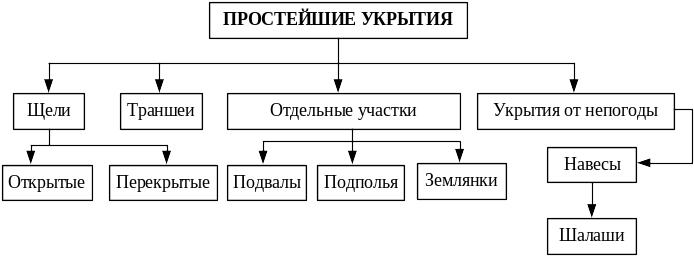

Схема 7.11. Классификация противорадиационных и простейших укрытий

Простейшие укрытия – щели (траншеи) – строятся и оборудуются при угрозе военных конфликтов повсеместно для той части населения, которая не обеспечена защитными сооружениями, а также для производственного персонала различных объектов, могущих оказаться в зоне радиоактивного загрязнения местности при аварии на радиационноопасном объекте. Щели (траншеи) могут быть открытыми и перекрытыми, с одеждой крутостей и без нее. Если люди укрываются в простых, открытых щелях, то вероятность их поражения ударной волной, световым излучением и проникающей радиа­цией ядерного взрыва уменьшится в 1,5...2 раза по сравнению с нахождением на открытой местности; облучение людей н результате радиоактивного заражения местности уменьшится в 2...3 раза, а после дезактивации зараженных щелей – в 20 раз и более.

В перекрытой щели защита людей от светового излучения будет полной, от ударной волны увеличится в 2,5...3 раза, а от проникающей радиации и радиоактивного заражения местности при толщине грунто­вой обсыпки поверх перекрытия 60... 70 см – в 200...300 раз. Перекрытая щель защищает людей от непосредственного, попадания на кожу и одежду радиоактивных, отравляющих веществ и биологических средств, а также от поражения обломками разрушающихся зданий и сооружений. Но простейшие укрытия не обеспечивают защиту орга­нов дыхания от отравляющих веществ и биологических средств, поэто­му, в зависимости от обстановки, необходимо пользоваться средствами индивидуальной защиты.

Для перекрытия щели необходимо использовать прочный подручный материал – доски толщиной 14–16 см, бревна диаметром до 20 см, шпалы, железобетонные элементы, металлопрокат и т.п., поверх которых укладывают слой рубероида, мягкой глины, а затем слой грунта толщиной до 80 см. Длина опорных концов должна быть не менее 50 см с каждой стороны. В перекрытой щели следует иметь средства освещения. Все деревянные элементы щелей, выступающие на поверхность, должны по возможности покрываться огнезащитным составом – обмазкой или белой краской.

Строить щели лучше всего на свободных сухих и хорошо проветриваемых участках. Нельзя строить щели вблизи взрывоопасных сооружений, резервуаров с сильнодействующими ядовитыми веществами, электрических линий высокого напряжения, магистральных газо-, тепло- и водопроводов. Для щели нужно учитывать влияние рельефа и осадков на характер возможного радиоактивного заражения местности: площадку для нее следует выбирать на незатапливаемом грунтовыми, паводковыми и ливневыми водами участке, в месте с устойчивым грунтом (исключающим оползни). Расстояние между щелями должно быть не менее 10 м.

Строительство щели начинают с ее разбивки и трассировки на местности. Для этого в местах изломов забивают колья, между которыми натягивают шпагат, а. затем снимают верхний слой грунта. Ширина щели зависит от плотности грунта. В плотном грунте стенки делают круче, в слабом – положе. После трассировки щель отрывают по нижней ширине, а затем, подравни­вая откосы, траншею доводят до полного профиля. В дальнейшем стенки щелей обшивают досками, горбы­лями, плетнем, покрывают камышом или другим под­ручным материалом и устраивают перекрытие.

На рис. 7.12. изображены этапы строительства перекрытой щели

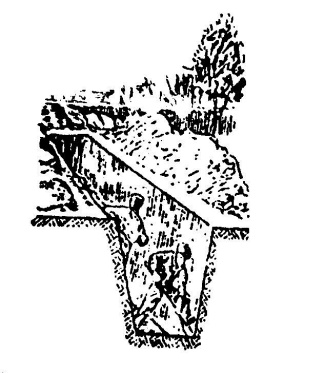

Рис. 7.12. Этапы строительства перекрытой щели

Для строительства перекрытой щели вместимостью 10 чел. потребуются следующие материалы: лес круглый (накатник) для устройства перекрытия 1,7 м³; доски, жерди или хворост для устройства одежды крутостей 1,3 м³; рубероид (толь) 20 м²; глина 2,5 м³, пакля (мох) 3–5 кг; в гвозди 50 мм 250–300 г; небольшое количество проволоки. Необходимый инструмент: 2–3 лопаты, 2 кирки (лома), 2 топора, пила поперечная, молоток и клещи (по одному).

Открытые щели и траншеи оборудуются в течение первых 12 часов. В следующие 12 часов они перекрываются. В течение 2-х суток такие простейшие укрытия дооборудуются и превращаются в ПРУ. Вместимость простейших укрытий 10–40 человек. Планы и графики строительства простейших укрытий разрабатыва­ются и доводятся до исполнителей заблаговременно.

Щель без одежды крутостей – это обычная открытая (или перекрытая) и оборудованная защищенным входом щель. На рис. 7.13 показан поперечный разрез щелей без одежды крутостей.

Рис. 7.13. Поперечный разрез щелей без одежды крутостей

а – открытой, б – с перекрытием из железобетонных плит: здесь 1 – скамья для укрываемых, 2 – стойка диаметром 5...6 см, 3 – забирка из подтоварника (горбыля, хвороста), 4 – бруствер, 5 – настил пола, 6 – водоотливная канава, 7 – ненагруженная берма (берма – площадка или полоска земли, оставляемая при отрывке окопа или щели между рвом и насыпью), 8 – железобетонная плита, 9 – грунтовая обсыпка.

Такую щель можно построить в любом грунте (кроме сыпучего). Ее роют глубиной 170...180 см, шириной по верху 110...140 см и по дну до 90 см. Рекомендованные размеры щели обеспечивают минимальные удобства для размещения людей, но и наибольшую ее устойчивость при воздействии ударной волны.

Длина щели определяется количеством укрываемых. При размещении людей сидя ее длина определяется из расчета 0,5...0,6 м на одного укрываемого. В щелях можно предусматривать и места для лежания из расчета 1,5...1,8 м на одного человека. В щели на 10 чел. желательно иметь 7 мест для сидения и 3 места для лежания; ее длина будет 8... 10 м. Нормальная вместимость щели 10... 15, наибольшая – 50 чел.

Для ослабления поражающего действия на укрывающихся ударной волны щель делают зигзагообразной или ломаной. Длина прямого участка должна быть не более 15 м.

Защитные свойства щели усиливаются путем перекрытия ее бревнами, брусьями или железобетонными плитами, а поверх перекрытия насыпают 80-сантиметровый слой грунта. В торцах перекрытой щели устанавливают вентиляционные короба сечением 2020 см. Верхние их отверстия закрывают заглушками, которые можно открывать и закрывать из щели.

На рис. 7.14 показан поперечный разрез щелей с одеждой крутостей.

В щели делают либо вертикальные с наружным люком, либо наклонные входы с дверью или щитом. В щели на 10–20 человек, как правило, устраивают один вход, а в щели с большей вместимости – два входа с обеих сторон.

Рис. 7.14. Щель с одеждой крутостей

а – открытая; б – с перекрытием из бревен): 1 – колья диаметром 10...12 см; 2 – оттяжки из проволоки диаметром 4.„5 мм; 3 – стойки диаметром 10... 12 см; 4 – забирка из подтоварника (горбыля, хвороста); 5 – перекрытие из бревен диа­метром 14...16 см; 6 – слой толя (рубероида).

Вход в щель снаружи выполняют ступенчатым под прямым углом к щели. Внизу при входе в укрытие можно устроить тамбур с деревянными дверями или занавесями из легкого материала.

На отрытие щели вместимостью 10 чел. вручную (требуется вынуть 12–15 м³ грунта) в среднем тратится 25–30 чел.-ч, т.е. 3 чел. могут отрыть щель за 9–10 ч. Для выполнения работ по устройству одежды крутостей и перекрытия этой щели потребуется примерно столько же времени и рабочих. Следовательно, две группы (смены) рабочих по 3 чел. в смене смогут построить перекрытую щель на 10 чел. в течение одних суток.

Щель на 20 чел. с одеждой крутостей и перекрытием из железобетонных плит бригада из 10 чел. с одним автокраном может сделать за 13–14 ч.

Иногда можно очень быстро построить наземные укрытия из бревен и снега, примыкающие к откосу оврага или к каменной стене (рис. 7.15). Их коэффициент ослабления радиации составляет 150–200. Для сбора снега с больших площадей к такому укрытию нужно обязательно иметь бульдозеры или технику с навесным бульдозерным оборудованием. Разравнивание снега и набрасывание его наверх укрытия производятся вручную.

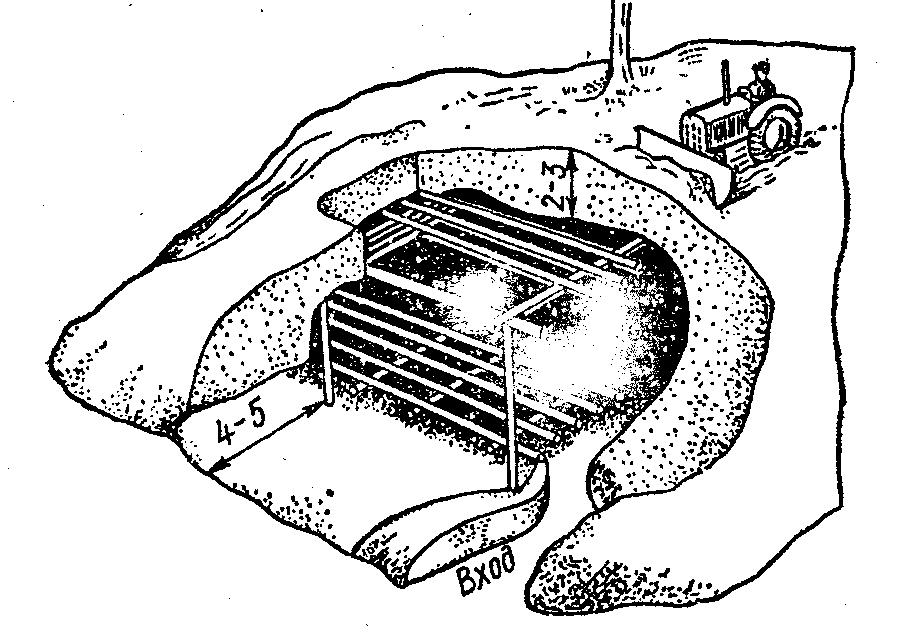

Рис. 7.15. Укрытие из бревен и снега на откосе оврага (ослабляет действие радиации в 150–200 раз)

Стойки, поддерживающие кровлю, можно не зары­вать в мерзлую землю, а подпирать подкосами. Для та­кого укрытия необходимо иметь 10–12 бревен длиной 5–6 и диаметром 0,15–0,25, м, 50–60 жердей для обрешетки такой же длины, как и бревна, 7 м³ хвороста и лапника, 5–7 кг вязальной проволоки. Укрытие на 15–20 чел. можно построить и обваловать снегом за 6–8 ч.

В зимнее время при использовании приспособлений и техники для сбора снега с больших площадей можно строить простейшие противорадиационные укрытия самых различных конструкций.

При необходимости можно полностью обваловать снегом небольшие передвижные или стационарные вагончики и постройки – прочные сараи, бани с небольшим усилением их конструкций. Входы в них завешивают по­логом из ткани, которая одновременно будет служить для очистки воздуха, поступающего в укрытие, от радиоактивной пыли. Для предотвращения прямого облучения людей у входа делается из снега пристройка с поворотом.

Вместо тканевого фильтра во всех укрытиях вместимостью 10–30 чел. можно устанавливать приточные вен­тиляционные короба с воздухозаборным отверстием на высоте не менее 3 м от поверхности земли. В этом случае радиоактивная пыль также не попадет в укрытие.

Выносные емкости во всех укрытиях, возводимых и приспосабливаемых в зимнее время, размещаются между занавесами у входа или под вытяжным вентиляционным коробом за легкой загородкой.

Если таких оврагов с крутыми откосами поблизости нет, а котлован для укрытия отрыть невозможно из-за глубокого промерзания грунта, высокого уровня грунтовых вод или отсутствия необходимого инструмента и механизмов, можно делать снежные укрытия типа двускатных или конусных шалашей.

При наличии простейшего скребка из досок с упряжкой лошадей или оленей для сбора снега двускатный шалаш-укрытие на 10–15 чел. (рис. 7.16) можно построить и обваловать за 5–6 ч.

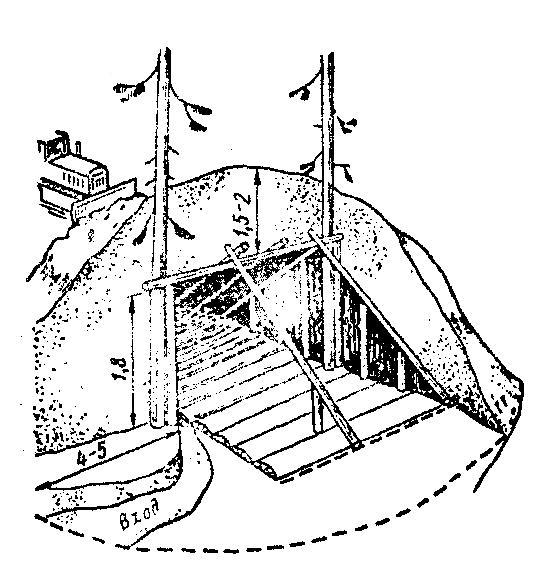

Рис. 7.16. Шалаш-укрытие (двускатный) из жердей и снега (ослабляет действие радиации в 50–80 раз)

Для опор шалаша выбирают два близко стоящих дерева, на перекладину между ними укладывают 15–20 бревен или жердей с промежуточными подпорками, сверху кладут 7–8 м³ хвороста и лапника и этот каркас обваловывают снегом.

Если поблизости нет больших деревьев, то можно из 20 жердей и 8 м³ хвороста и лапника за 5–7 ч поставить и обваловать снегом конусный шалаш-укрытие на 15–18 чел. (рис. 7.17). Чтобы жерди конусного укрытия не прогибались под тяжестью снега, между ними ставят распорки или связывают их по высоте двумя-тремя обручами из тонких жердей. Такая конструкция очень прочна и надежна под снежной нагрузкой. На верх шалашей снег забрасывают лопатами.

Условия пребывания в наземных простейших укрытиях отличаются в лучшую сторону по сравнению с заглубленными, но защитные свойства их ниже. Коэффициенты ослабления радиации простейших укрытий могут достигать 50–80 при толщине снежного обвалования 2–3 м.

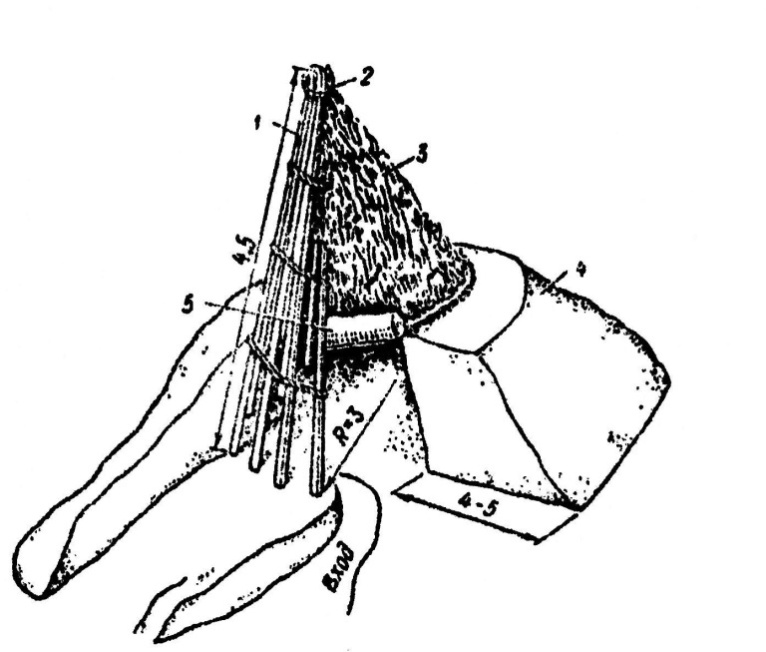

Рис. 7.17. Конусный шалаш-укрытие из жердей, хвороста и снега (ослабляет действие радиации в 50–70 раз):

1 – жерди; 2 – веревка; 3 – хворост, лапник; 4 – плотный снег; 5 – занавес перед входом

На схемах БВ ПРУ обозначаются в виде треугольника с указанием входа в виде ступеньки:

ПРУ, располагаемые в подвалах зданий, обозначаются затемненным, а быстровозводимые – светлыми треугольниками.

Пояснительная надпись содержит информацию о месте расположения укрытия (В – встроенное, О – отдельно стоящее).

Коэффициент ослабления (числитель), количество укрываемых (знаменатель).

Простейшее укрытие обозначается в виде ломанной линии .
