Зависимость давления во фронте ударной волны от соотношения расстояния от центра взрыва до рассматриваемой цели к радиусу действия детонационной волны

	0-1	1,01	1,04	1,08	1,2	1,4	1,8	2,7	3	4	5	6	8	12
	1700	1232	814	568	400	300	200	100	80	50	40	30	20	10

Таблица составлена путем аппроксимации значений, полученных с помощью формул, характеризующих зависимость давления от расстояния до центра взрыва.

При разработке разделов плана инженерно-технических мероприятий ГО и ЧС на картах (схемах) местности вдоль нефте- и газопроводов наносятся зоны возможных полных, сильных, средних и слабых разрушений, границы которых определяются величиной соответствующего избыточного давления 50–30 кПа; 30–20 кПа; 20–10 кПа.

5. Определяем радиус зоны слабых разрушений на внешней границе . Откуда

6. Аналогично определяем радиусы зон средних, сильных и полных разрушений . Откуда

Вывод: Населенный пункт попадает в зону полных разрушений.

Задание 3 Взрыв топливо-воздушной смеси (твс)

В зависимости от класса окружающего пространства табл. 6.2 и класса взрывоопасно вещества (топлива) табл. 6.3 различают 6 режимов взрывных превращений облака ТВС (от детонации до дефлаграции со скоростью видимого фронта пламени 100 м/с).

Таблица 6.2

Характеристики классов пространства, окружающего место потенциальной аварии

№ класса	Характеристика пространства
1	Наличие труб, полостей и т.д.
2	Сильно загроможденное пространство: наличие полузамкнутых объемов, высокая плотность размещения технологического оборудования, лес, большое количе­ство повторяющихся препятствий
3	Средне загроможденное пространство, отдельно стоящие технологические установки, резервуарный парк
4	Слабо загроможденное и свободное пространство

Таблица 6.3

Режимы взрывного превращения облаков твс

Класс топлива	Класс окружающего пространства
	1	2	3	4
1	1	1	2	3
2	1	2	3	4
3	2	3	4	5
4	3	4	5	6

В очаге взрыва ТВС принято выделять три круговые зоны (рис. 6.1)

Рис. 6.1. Зоны очага взрыва ТВС

I − зона детонационной волны; II − зона действия продуктов взрыва; III − зона воздушной ударной волны; rI , rIi , rIii − радиусы внешних границ соответствующих зон

Зона детонационной волны (зона I) находится в пределах облака взрыва. Радиус этой зоны r_Iприближенно может быть определен по формуле

где − количество сжиженного углеводородного газа, т;

В пределах зоны I действует избыточное давление, которое может приниматься постоянным, ΔР_I = 1700 кПа.

Зона действия продуктов взрыва (зона II) охватывает всю площадь разлета продуктов газовоздушной смеси в результате ее детонации. Радиус этой зоны r_II = 1,7r_I.

Избыточное давление в пределах зоны II ΔР_II изменяется от 1360 кПа до 315 кПа и может быть определено по формуле

где L − расстояние от центра взрыва до рассматриваемой точки, м.

В зоне действия воздушной ударной волны (зона III) формируется фронт ударной волны, распространяющейся по поверхности земли.

Радиус этой зоны приблизительно может быть определен по формуле

Избыточное давление в пределах зоны III ΔР_III изменяется от расстояния до центра взрыва L. Оно может быть определено по графику, приведенному на рис. 6.2, рассчитано по вышеприведенным формулам или по табл. 6.1.

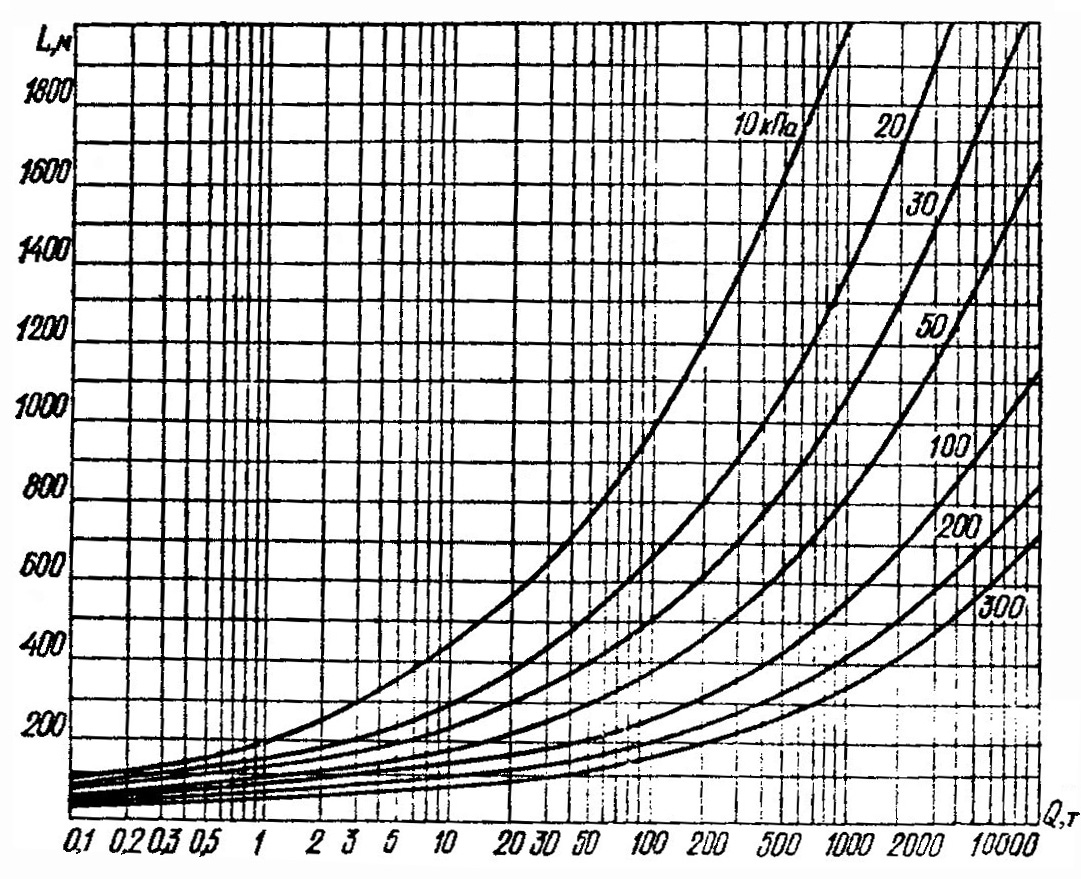

Рис. 6.2. Зависимость радиуса внешней границы зоны действия избыточного давления от количества взрывоопасной газовоздушной смеси

Для этого предварительно определяется относительная величина

где − радиус зоны I; − расстояние от центра взрыва до точки, в которой требуется определить избыточное давление воздушной ударной волны (ВУВ), кПа ;

Для определения избыточного давления на определенном расстоя­нии от центра взрыва необходимо знать количество взрывоопасной смеси, хранящейся в емкости или агрегате.

Задача. На расстоянии 300 м от цеха находится емкость, содержащая 100 т бензина.

Определить избыточное давление, ожидаемое в районе цеха при взрыве этой емкости.
