Отображение зон возможного заражения ахов на картах (схемах)

№ зон	Скорость ветра, V (м/c)	Угловые размеры ВХЗ,  (град.)	Вид зоны ВХЗ	Поясняющая надпись	Графическое изображение зоны ВХЗ
1.	0,5 и менее	360	Окружность	Хлор-10 6,00 1,7
2.	0,61,0	180	Полуокруж-ность	Хлор-5 7,00 1,8
3.	1,1 2,0	90	Сектор	Хлор-8 5,00 3,6
4.	Более 2,0	45	Сектор	Аммиак-10 4,00 5,3

Примечание. Зона фактического заражения имеет форму эллипса (в табл.3.4 показана пунктиром), входит в зону возможного химического заражения (ВХЗ) и обычно не наносится на карты (схемы) ввиду возможного перемещения облака АХОВ.

Площадь зоны фактического заражения АХОВ – площадь территории, зараженной АХОВ в поражающих токсодозах, рассчитывается по формуле:

– коэффициент, зависящий от степени вертикальной устойчивости воздуха, который принимают равным: при изотермии – 0,133; при инверсии – 0,081, при конвекции – 0,235

N – время, прошедшее после аварии, ч.

Зона фактического заражения имеет форму эллипса, входит в зону возможного химического заражения и обычно не наносится на карты ввиду возможного перемещения облака АХОВ.

2. Нанесение зоны химического заражения на карту, план, схему:

Оценка химической обстановки

3. Время подхода (ч) зараженного воздуха к определенному рубежу определяется по формуле

W – средняя скорость переноса переднего фронта облака воздушным потоком, км/ч;

L – расстояние от источника заражения до заданного рубежа, км;

4. Продолжительность Т (ч), поражающего действия АХОВ определяется временем его испарения с площади разлива и находится по формуле:

где – толщина слоя жидкости, разлившейся в самостоятельный поддон (обвалование), определяется по формуле: ; – высота поддона (обвалования), м; = 0,05 м при «свободном разливе» по подстилающей поверхности;

Вывод: Полная глубина зоны химического заражения составляет 2,63 км, а расстояние от ХОО до нанесенных пунктов соответственно равно 1 и 7 км, то химическое заражение угрожает населенному пункту 1, находящегося в 1 км от ХОО, пункту 2, находящемуся в 7 км от ХОО заражение не угрожает.

Вопросы для защиты практической работы № 3 «Анализ и прогноз последствий техногенных чс на опасных производственных объектах»

1. Понятие очага поражения АХОВ.

2. Степени вертикальной устойчивости воздуха.

3. Определение санитарно-защитной зоны. Классы санитарно-защитной зоны.

4. Определение токсичности, чем она оценивается и от чего зависит.

5. Вещества, применяемые для нейтрализации АХОВ. Поражающие факторы АХОВ.

6. Что влияет на токсичность вредного вещества? Вещества, применяемые для нейтрализации АХОВ.

7. Основные типы техногенных ЧС.

8. Способы ликвидации токсических веществ.

9. Классификация вредных веществ по степени воздействия на организм человека.

10. Определение аварийно химически опасного вещества (АХОВ). Действия населения при получении информации об аварии на химически опасном объекте (ХОО).

11. Основные положения ФЗ-116 от 21.07.97 «О промышленной безопасности опасных производственных объектов».

12. Основные причины аварий на ХОО.

13. Какие производственные объекты относят к опасным, согласно ФЗ-116 от 21.07. 97г.

14. Что такое ксенобиотики, и какое влияние они оказывают на среду обитания человека.

15. Цель составления Декларации о промышленной безопасности.

ПРАКТИЧЕСКАЯ РАБОТА № 4 «Прогнозирование радиационной обстановки»

ЗАДАНИЕ 1

«Прогнозирование обстановки на радиационно-опасном объекте»

Расчет очагов поражения при авариях на РОО

4.1. Краткая теоретическая часть

Радиационная обстановка – это обстановка, которая складывается на территории административного района, населенного пункта или объекта жизнедеятельности в результате радиоактивного загрязнения/заражения (РЗ) местности, и которая требует принятия определенных мер защиты.

Радиационная обстановка характеризуется масштабом (длиной и шириной зоны РЗ) и степенью радиоактивного загрязнения/заражения (мощностью дозы – уровнем радиации), а также его влиянием этого заражения на действия нештатных аварийно-спасательных формирований, работу объектов экономики и жизнедеятельности населения.

Радиационная обстановка создается при авариях на радиационно-опасных объектах (РОО), а также в военное время при применении противником ядерного оружия.

При авариях на РОО с выбросами радиоактивных веществ образуются зоны РЗ, характеризующиеся уровнем радиации на 1 ч после аварии, дозой облучения за год. Зоны подразделяются на:

А¹ – зона радиационной опасности. Границы зоны на карты наносятся красным цветом.

А – зона умеренного загрязнения. Границы зоны «А» наносятся на карты синим цветом.

Б – зона сильного загрязнения. Границы зоны «Б» наносятся на карты зеленым цветом.

В – зона опасного загрязнения. Границы зоны «В» наносятся на карты коричневым цветом.

Г – зона чрезвычайно опасного загрязнения. Границы зоны «Г» наносятся на карты черным цветом.

Зоны радиоактивного загрязнения местности наносим соответствующим цветом в виде правильных эллипсов на карту (план, схему) с пояснительной надписью и метеоданными (рис. 4.1)

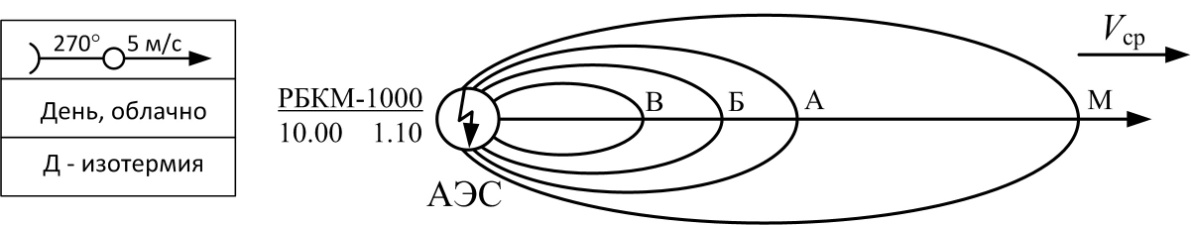

Рис. 4.1. Прогнозирование радиационной обстановки в случае аварии на радиационно-опасном объекте (РОО)
