15 Анализ и расчет линейных цепей переменного тока.

Двухполюсником называется часть электрической цепи любой сложности и произвольной конфигурации, выделенная относительно двух зажимов (двух полюсов).     Двухполюсник, не содержащий источников энергии или содержащий скомпенсированные источники (суммарное действие которых равно нулю), называется пассивным. Если в схеме двухполюсника имеются нескомпенсированные источники, он называется активным. На схеме двухполюсник обозначают прямоугольником с двумя выводами (рис. 1.14). Это обозначение можно условно рассматривать как коробку, внутри которой находится электрическая цепь.

   1) СопротивлениеВ общем случае напряжения и токи могут быть произвольными функциями времени u(t) и i(t). У линейного резистора сопротивление R не зависит от тока, и закон Ома справедлив как для постоянного тока, так и для мгновенных значений переменного тока и напряжения:

Напряжение на линейном, “омическом”, сопротивлении равно

.

Емкостью называется идеализированный элемент электрической цепи, обладающий свойством запасать энергию электрического поля

Зависимость заряда, накопленного в емкости, от напряжения на ее зажимах, называется вольт-кулонной характеристикой. Для линейной емкости ее величина равна . В общем случае вольт-кулонная характеристика имеет нелинейный вид (кривая 2) и дифференциальная (динамическая) емкость определяется как .Величина дифференциальной емкости зависит от координат рабочей точки на вольт-кулонной характеристике, т.е. от напряжения на емкости.

3) Индуктивность

Индуктивностью называется идеализированный элемент электрической цепи, обладающий свойством запасать энергию магнитного поля. Реальным элементом, близким по свойствам к индуктивности, является катушка индуктивности, если можно пренебречь потерями энергии в проводе и в сердечнике.

16.Источники вторичного питания

Для питания постоянным током электронных, измерительных и вычислительных устройств применяются источники питания малой мощности (от единиц до десятков Ватт), которые обычно получают энергию от однофазной цепи переменного тока. Как правило, из первичного напряжения сети с помощью трансформатора вырабатывают вторичное напряжение требуемой величины, которое затем выпрямляют полупроводниковыми диодами.

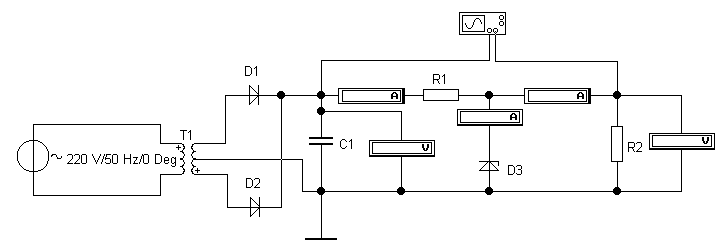

Схема источника стабилизированного напряжения

На рисунке приведена схема источника стабильного напряжения, в состав которого входят двухполупериодный выпрямитель на диодах D1 и D2 и параметрический стабилизатор напряжения на полупроводниковом стабилитроне D3

Источником переменного напряжения для выпрямителя является трансформатор Т1, первичная обмотка которого подключена к сети 220 В, а вторичная обмотка имеет вывод от средней точки.

Если включен только один из диодов (D1 или D2), то выпрямленный ток протекает только в одном полупериоде входного напряжения; при использовании двух диодов ток в нагрузку поступает в течение обоих полупериодов. При этом улучшается качество выпрямленного напряжения (уменьшаются его пульсации) и вдвое снижается средний ток через каждый диод. Конденсатор С1 служит для сглаживания пульсаций выпрямленного напряжения, обусловленного периодическим подзарядом через диоды D1 и D2 и разрядом через нагрузку. Глубина пульсаций напряжения UС1 зависит от периода пульсаций Тпульс (в двухполупериодной схеме он в два раза меньше, чем в однополупериодной), от тока нагрузки Iнагр и от емкости С1:Uпульс = (Iнагр Tпульс )/C1.

Стабильность напряжения питания является необходимым условием правильной работы многих электронных устройств. Для стабилизации постоянного напряжения на нагрузке при колебаниях сетевого напряжения и изменениях потребляемого нагрузкой тока между выпрямителем и нагрузкой ставят стабилизатор напряжения. В данной работе исследуется параметрический стабилизатор, основанный на использовании элемента с нелинейной характеристикой, а именно, полупроводникового стабилитрона. Напряжение на стабилитроне на участке электрического пробоя остается практически постоянным при допустимых пределах изменения обратного тока через прибор.

Выходное напряжение выпрямителя UС1 должно быть больше напряжения стабилизации стабилитрона Uст. Для ограничения тока через стабилитрон устанавливается балластный резистор R1. Разность напряжений UС1 Uст падает на этом резисторе, а оставшаяся часть приложена к нагрузке. Функцию нагрузки в схеме выполняет резистор R2, величину которого можно изменять при проведении исследования.

Наибольший ток через стабилитрон протекает при максимальном входном напряжении и минимальном токе нагрузки:

Наименьший ток через стабилитрон протекает при минимальном входном напряжении и максимальном токе нагрузки:

При обеспечении условий Iст.макс<Iст.max; Iст.мин>Iст.min, где Iст.max и Iст.min – предельно допустимые токи стабилитрона, напряжение на нагрузке стабильно и равно Uст.
