7.2.1. Процессы сжатия газа в идеальной компрессорной машине
В зависимости от условий теплообмена между сжимаемым газом и окружающей средой теоретически возможны следующие процессы сжатия газа:
– процесс адиабатного сжатия, когда сжатие газа происходит при отсутствии теплообмена с окружающей средой;
– процесс изотермического сжатия, когда изменение объема и давления газа протекает при постоянной температуре (T = T1 = const);
– процесс политропного сжатия газа с частичным отводом тепла в окружающую среду;
– процесс политропного сжатия газа с частичным подводом тепла извне.

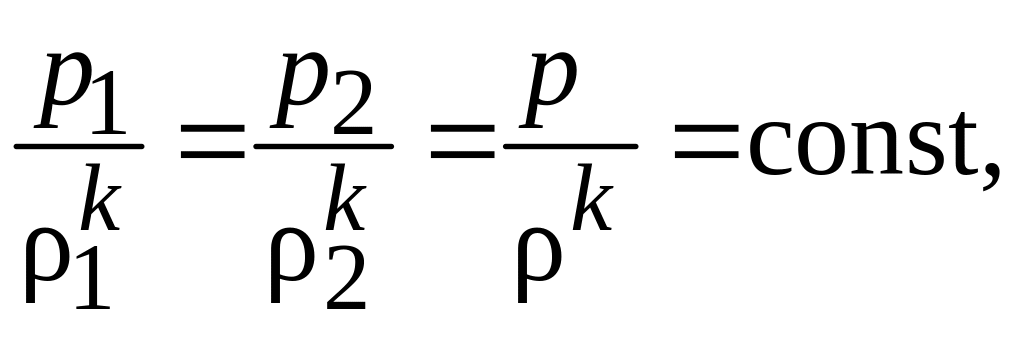

Адиабатный процесс сжатия. Кривая сжатия соответствует уравнению адиабаты:
(7.5)
где

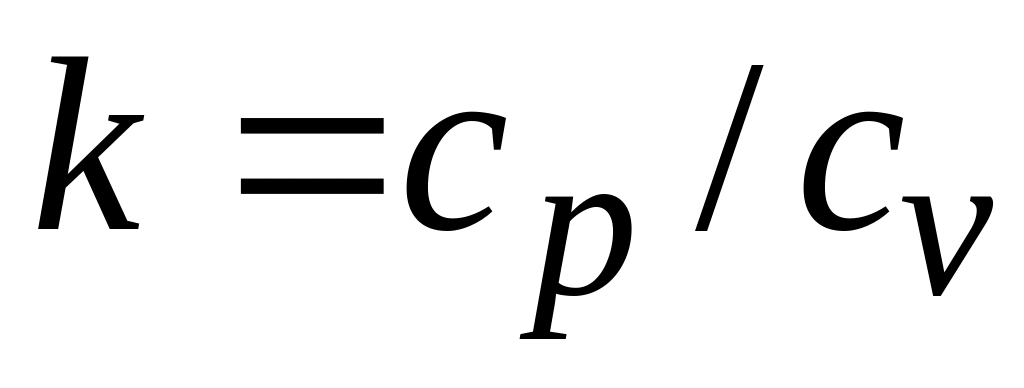

– показатель адиабаты,
и

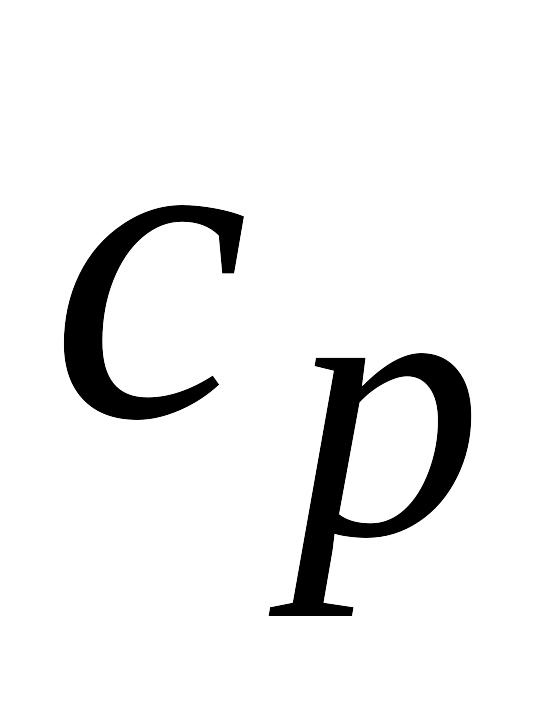

– теплоемкость газа
при постоянном
давлении и при постоянном объеме
соответственно.
Будем считать, что приращение кинетической энергии газа по сравнению с потенциальной незначительно и вторым членом в правой части уравнения (7.4) можно пренебречь. Тогда совместное решение уравнений (7.4) и (7.5) дает:
(7.6)
Используя

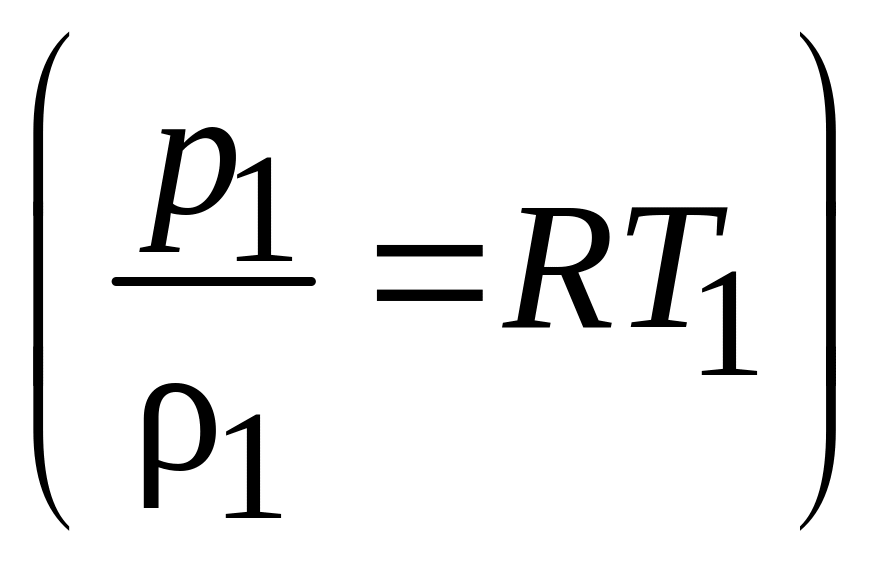

уравнение состояния газа для начальных
условий
,
выражение (7.6) можно представить в виде:
(7.7)
Из
выражения (7.7) видно, что удельная работа
адиабатного сжатия данного газа зависит
лишь от его начальной температуры
и степени повышения давления .
Определим
температуру в конце сжатия
.

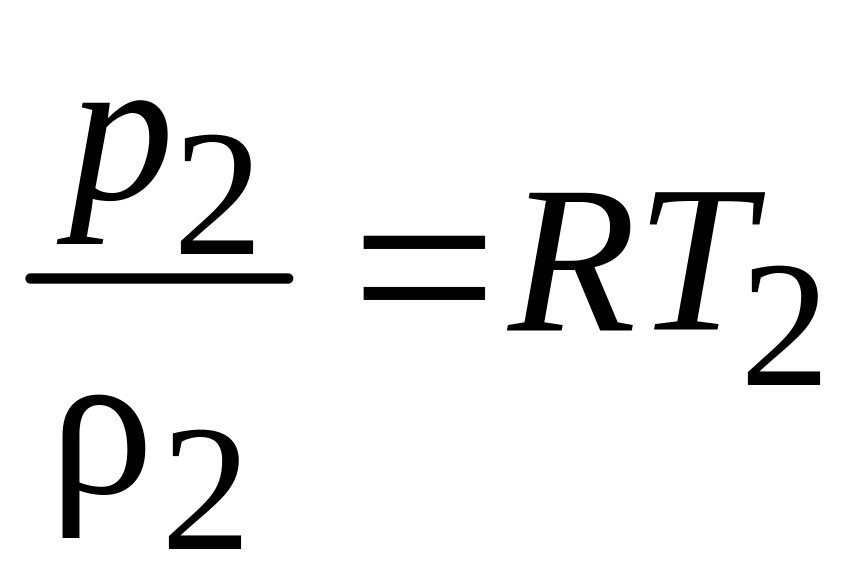

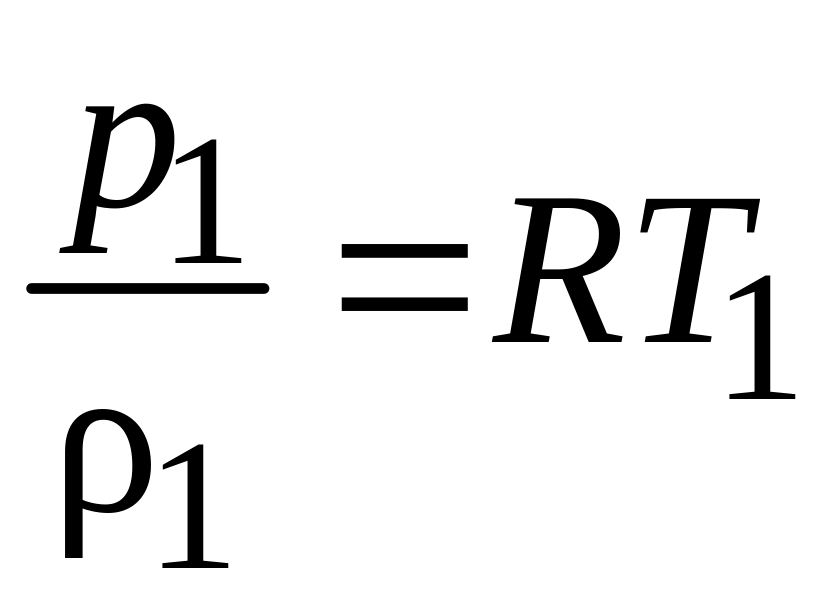

Записав уравнение состояния газа для
начала и конца процесса сжатия
и
,
получим:
(7.8)
Выразив отношение плотностей из (7.5) как:

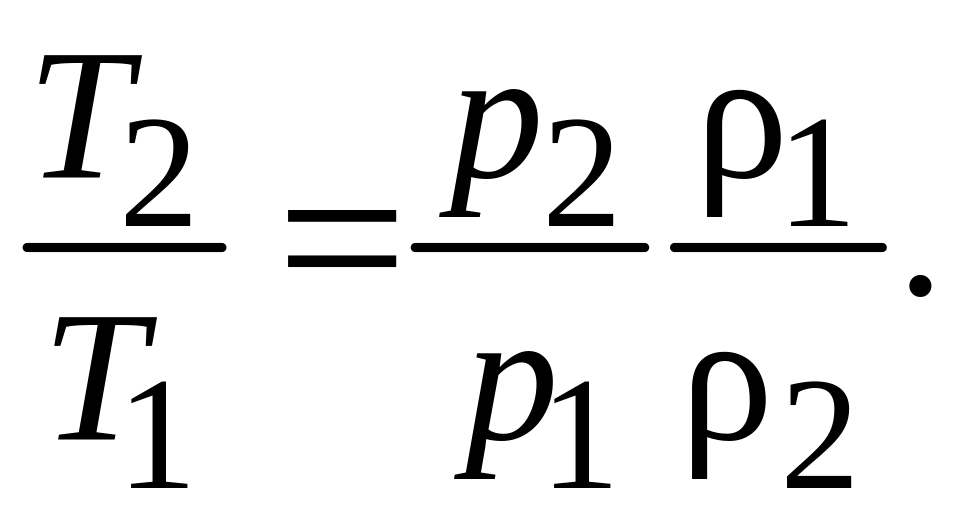

и подставив это отношение в (7.8), получим:

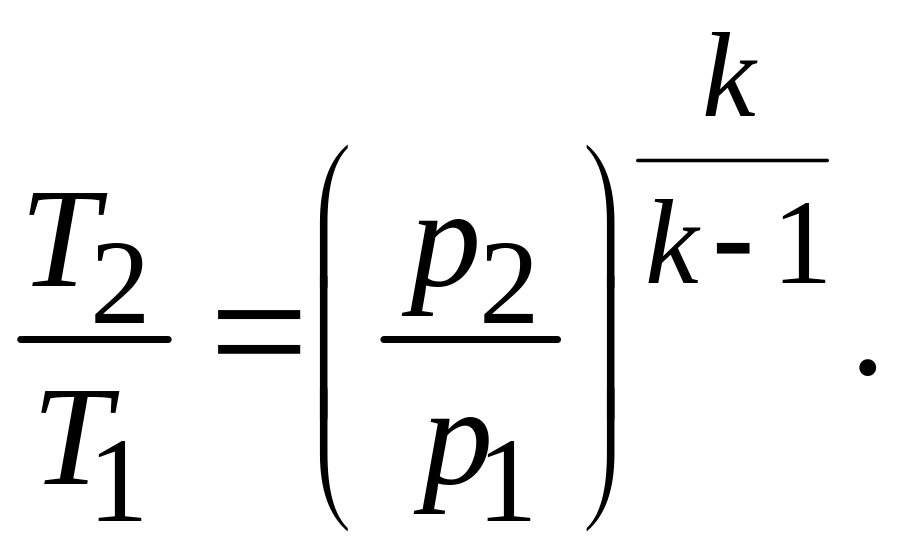

(7.9)
Ниже приводятся
конечные температуры
адиабатического сжатия воздуха для
различных

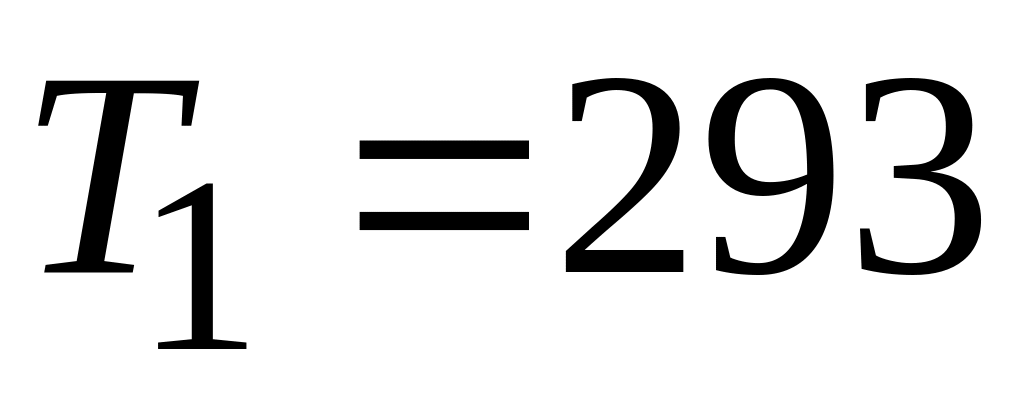

при начальной температуре воздуха
К (по Цельсию 20 C).
Для воздуха k =1,4.
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
T2, К |
358 |
397 |
433 |
463 |
487 |
508 |
527 |
545 |
562 |
T2, C |
85 |
124 |
160 |
190 |
214 |
235 |
254 |
272 |
289 |

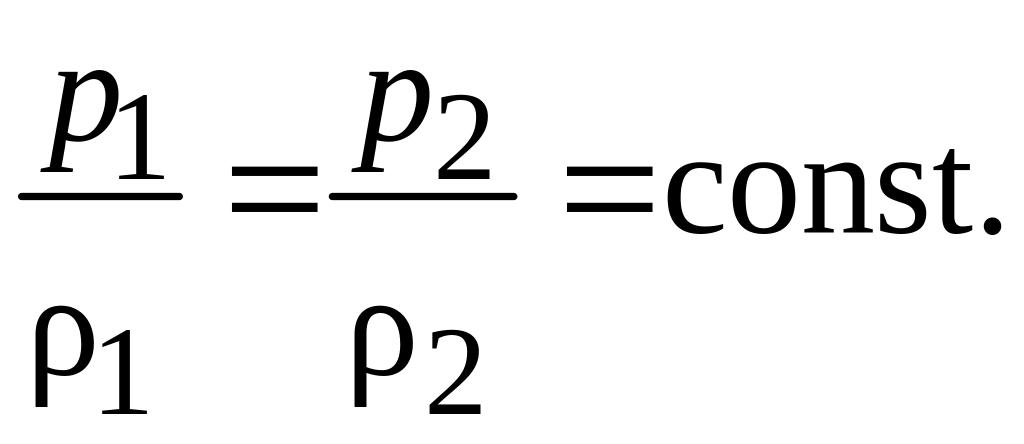

Изотермический процесс сжатия газа. Сжатие газа происходит в соответствии с уравнением изотермы:
(7.10)
Совместное решение уравнений (7.4) и (7.10) дает:
(7.11)
Как видно из (7.11), удельная работа изотермического сжатия данного газа зависит от его начальной температуры и степени повышения давления .
Политропный процесс сжатия газа с частичным отводом тепла. В этом случае кривая сжатия проходит между кривыми адиабатического и изотермического процессов сжатия газа, следуя уравнению политропы:
(7.12)
Здесь m – показатель политропы, значение которого определяется соотношением:

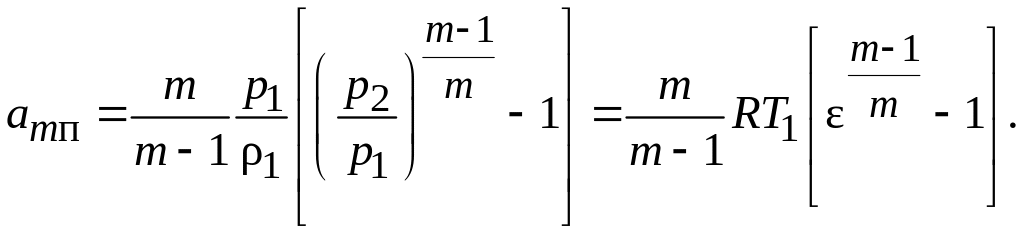

Формулу для определения удельной работы политропного сжатия без учета сообщаемой газу кинетический энергии можно получить совместным решением уравнений (7.4) и (7.12). Тогда получим:
(7.13)
Следует отметить, что значение показателя политропы m будет постоянным в течение всего процесса сжатия лишь в том случае, когда отношение работы сжатия к количеству отводимого тепла всё время остается постоянным. В противном случае его значение будет меняться.

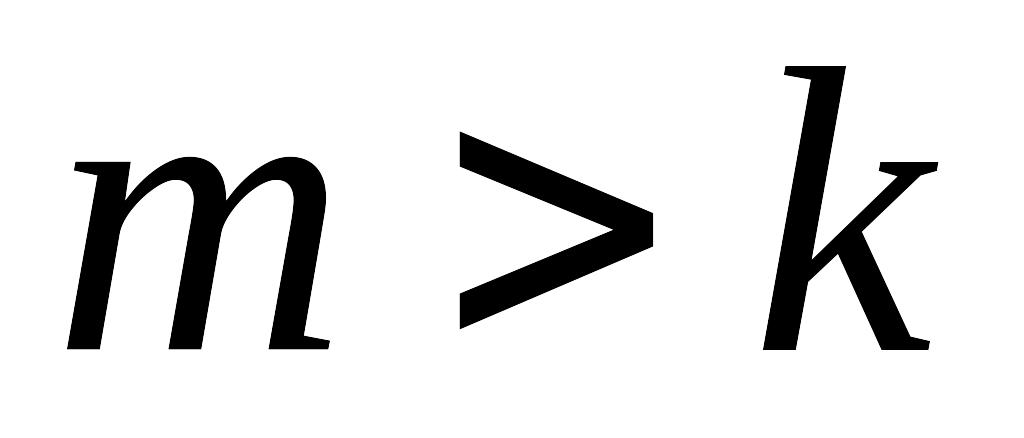

Политропный процесс сжатия с частичным подводом тепла извне. Сжатие происходит по политропе (7.12), но величина показателя политропы m больше, чем показателя адиабаты k.
Удельная
работа политропного сжатия с частичным
подводом
тепла извне может быть
определена по формуле (7.13) с учетом
соотношения
.
Рассмотрим
сжатие газа на диаграмме
(рис. 7.2).

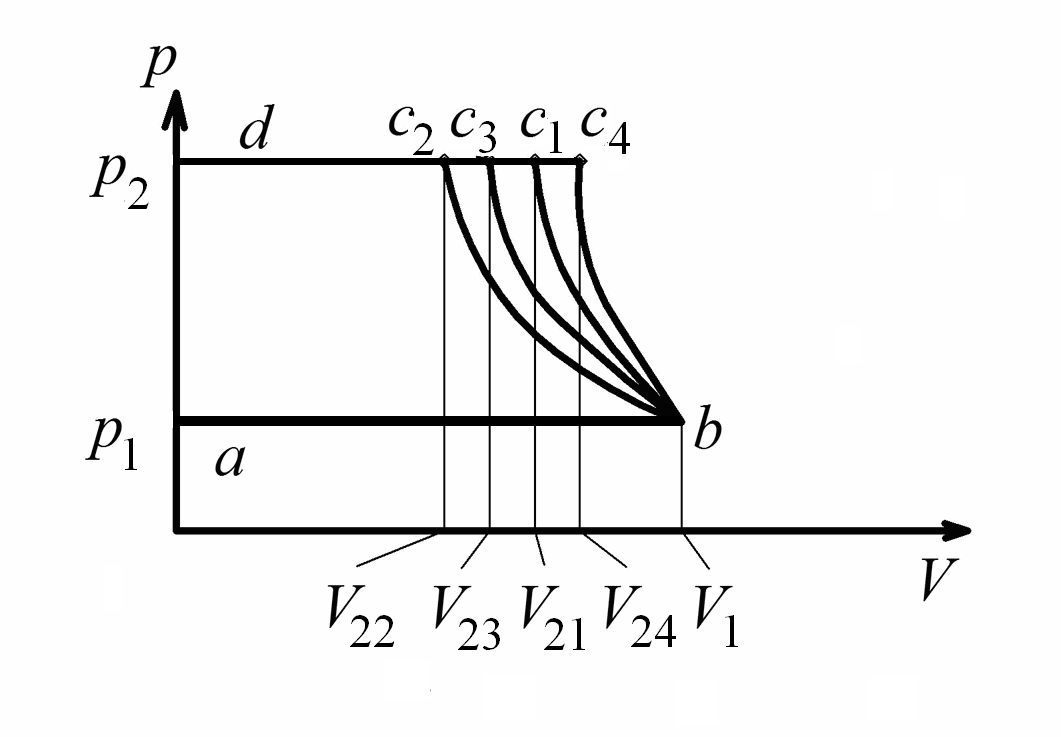

Рис. 7.2. Процессы сжатия газа на диаграмме
Кривая сжатия газа bc на диаграмме может иметь различную крутизну в зависимости от вида процесса сжатия газа.
С ростом интенсивности отвода тепла линия сжатия будет отклоняться от адиабаты (кривая bc1) влево, крайнее положение этой линии – bc2.
Линия bc2 соответствует изотерме, следовательно, всё выделяемое тепло отводится, и температура газа остается постоянной. Линия bc3 – линия политропного процесса сжатия газа с частичным отводом тепла (m < k), линия bc4 – кривая политропного сжатия газа с частичным подводом тепла извне (m > k).
Легко заметить, что расходуемая на сжатие газа работа имеет минимальное значение при изотермическом сжатии и максимальное – при сжатии с частичным подводом тепла извне.
С
ростом показателя кривой сжатия
,
согласно формуле (7.9), увеличивается
температура газа в конце сжатия
.
