7.1. Классификация компрессорных машин
Классификацию компрессорных машин (КМ) можно провести по разным признакам:
– по развиваемому давлению;
– по характеристике сжимаемого газа;
– по принципу действия;
– по способу установки и расположению рабочих органов;
– по развиваемой производительности.
Классификация
по развиваемому давлению. Энергия,
сообщаемая компрессорной машиной газу,
обычно оценивается в удельных значениях,
отнесенных к единице объема
,
т.е. измеряется давлением.
Если
абсолютное давление до сжатия газа –
,
после сжатия –
,
то
степень повышения давления
.
По степени сжатия
газа различают:

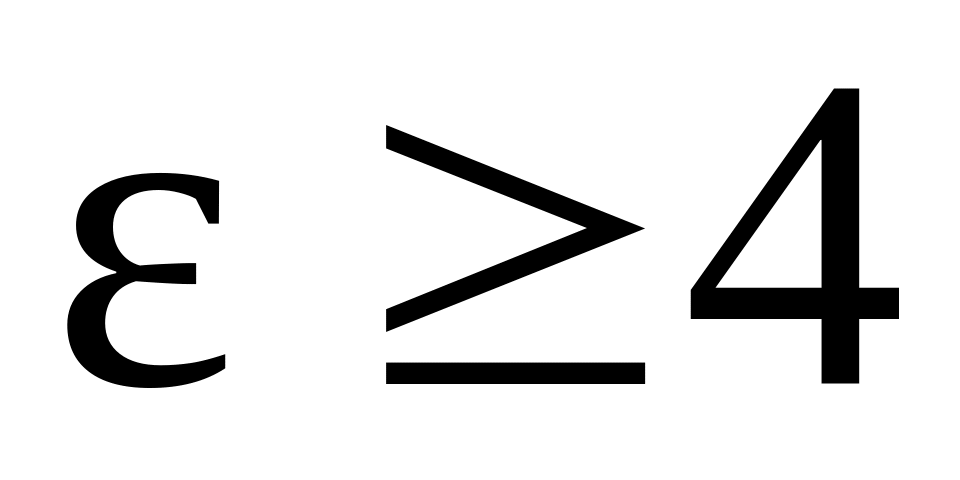

– компрессоры
;
– газодувки
(воздуходувки)
;
– вентиляторы
.
Вакуум-насосы – машины, предназначенные для сжатия газа, находящегося под большим разрежением, до давлений, лишь незначительно превышающих атмосферное.
Эксгаустеры – машины, сжимающие большое количество газа, находящегося под разряжением, до давлений, несколько превосходящих атмосферное.
Классификация по характеристике сжимаемого газа. По этому признаку различают машины:
– воздушные;
– для сжатия инертных газов;
– для сжатия химически агрессивных и токсичных газов («газовые машины»). Газовые машины требуют применения специальных материалов для некоторых узлов и специальную смазку рабочих органов.
Классификация по принципу действия:
В объемных компрессорах сжатие газа происходит в результате периодического уменьшения объема, занимаемого газом. В динамических машинах сжатие происходит в результате непрерывного создания ускорений в потоке газа.
Классификация по способу установки и расположению рабочих органов. По способу установки – стационарные и передвижные КМ.
По расположению рабочих органов КМ (штоков, поршней, валов рабочих колес) – горизонтальные, вертикальные, наклонные.
Динамические КМ, как правило, выполняются горизонтальными.
Поршневые компрессоры могут иметь вертикальные, горизонтальные и наклонные цилиндры.
Классификация по развиваемой производительности. Различают:

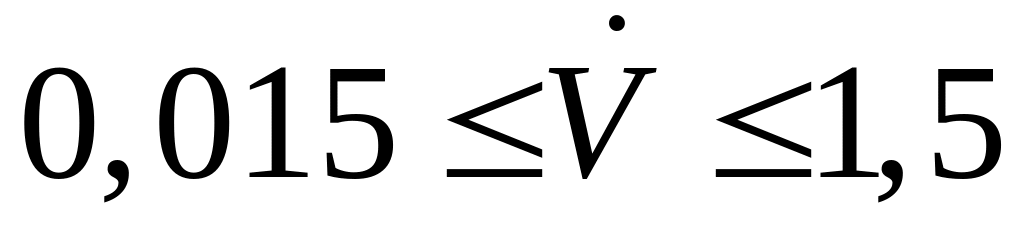

– малые компрессоры производительностью до 0,015 м3/с;
– средние
компрессоры –
м3/с;
– крупные
компрессоры –
м3/с.
Вентиляторы и газодувки относятся к группе средних и крупных машин.
7.2. Термодинамические основы сжатия газов
Для анализа работы КМ введем понятие идеальной КМ. Машина идеальна тогда, когда
– в конце нагнетания сжатый газ полностью выталкивается из рабочей камеры, т.е. мертвое пространство отсутствует;
– на всем протяжении процесса всасывания и нагнетания параметры газа (давление и температура) остаются постоянными;
– утечки газа через неплотности и потери энергии на механическое трение отсутствуют.
Рабочий процесс идеальной КМ представлен на рис. 7.1.
Рабочий процесс складывается из трех стадий:
– всасывание при p1 = const (линия ab);
– сжатие

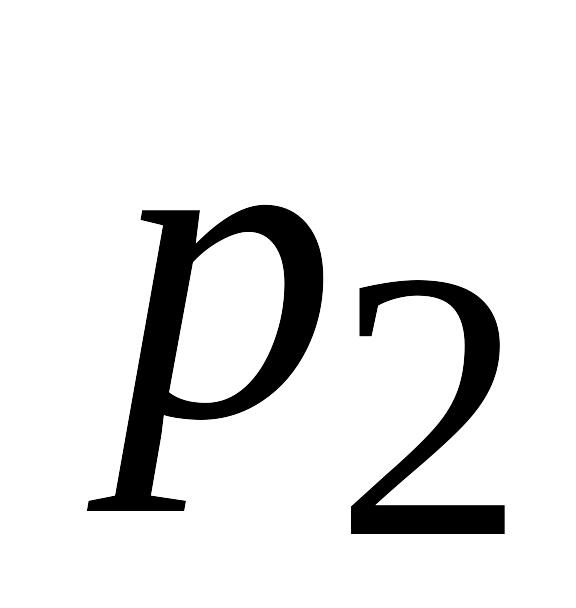

газа от давления
до
(линия bc)

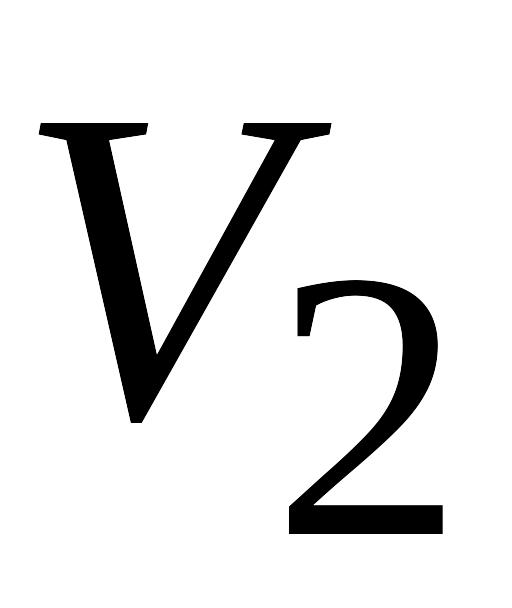

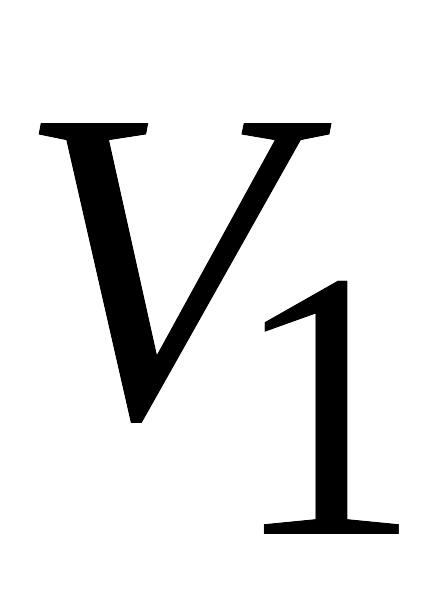

и уменьшение объема газа от
до
;
– нагнетание сжатого газа при p2 = const (линия cd).
Работа
,

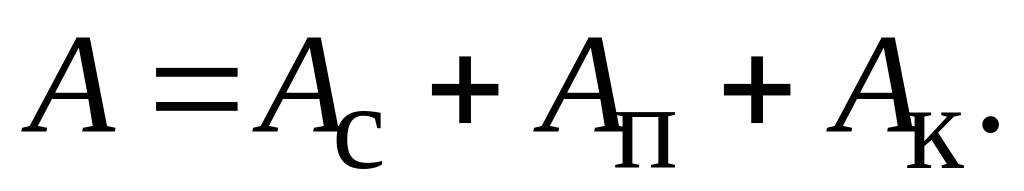

затраченная КМ, расходуется на сжатие
газа
,
на
перемещение газа
и на приращение кинетической энергии
:
(7.1)
Как известно из термодинамики, работа сжатия и перемещения выражается площадью диаграммы abcd:
(7.2)

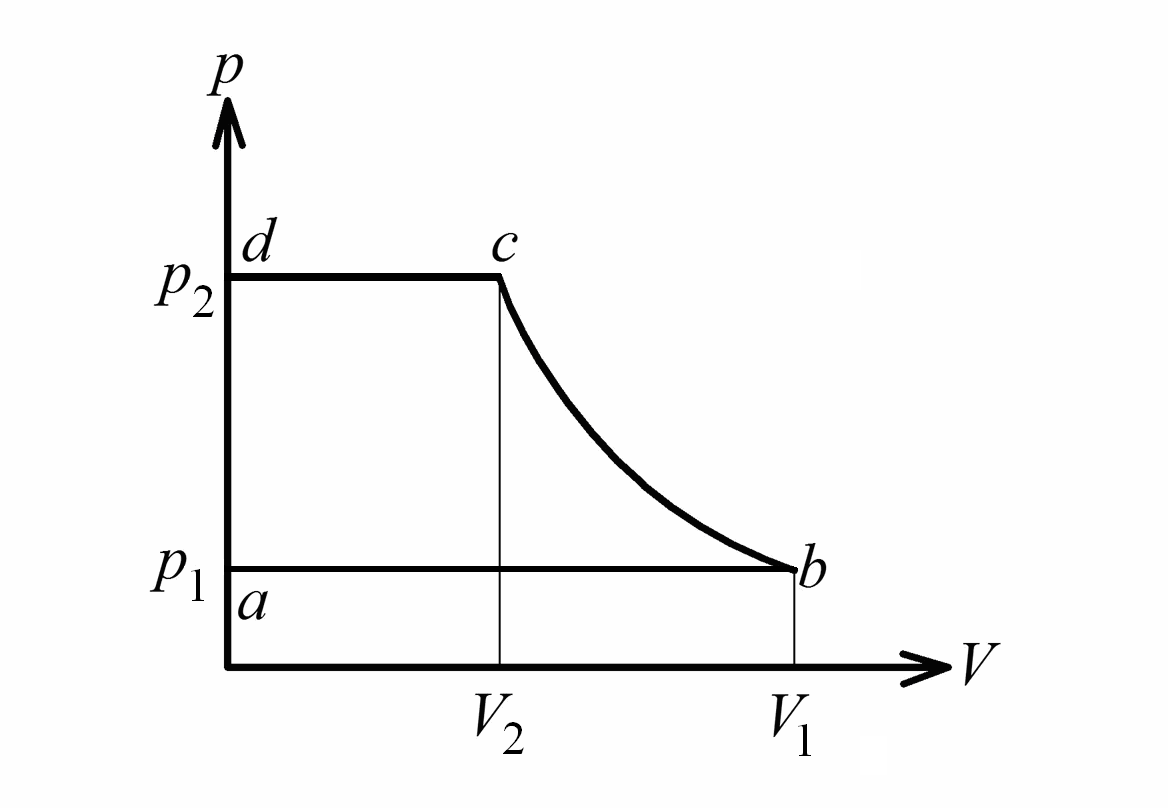

Рис. 7.1. Рабочий процесс идеальной компрессорной машины

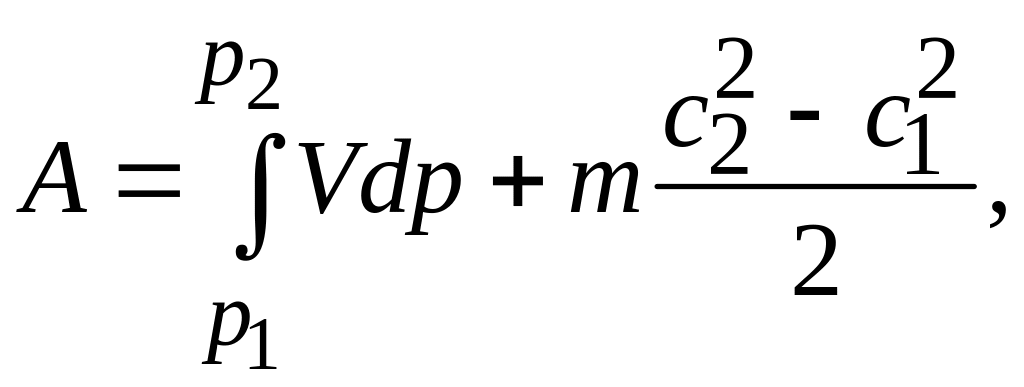

Тогда баланс механической энергии запишется:
(7.3)
где
m
– масса газа,
и
– абсолютные скорости газа на входе в
машину
и выходе из неё.

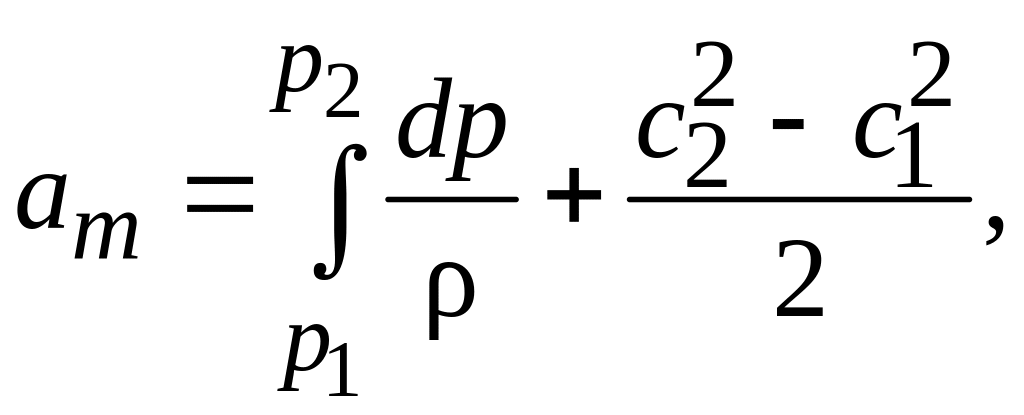

Отнесем работу машины к единице массы газа. Тогда получим:
(7.4)
где
– удельная работа сжатия единицы массы
газа,
– плотность газа.
Первый член правой части выражения (7.4) представляет собой удельную работу, затраченную машиной на приращение потенциальной энергии газа, а второй – удельную работу, затраченную на приращение его кинетической энергии.
