5.5. Управление клапаном-отсекателем.
Режимы клапана-отсекателя: ручной (MAN), автоматический (AUT). Управление со станции оператора осуществляется только в ручном режиме. Если клапан-отсекатель отрабатывает по срабатыванию ПАЗ, он находится в автоматическом режиме и не может управляться оператором.
Чтобы закрыть клапан-отсекатель, необходимо:
- вызвать на экран его лицевую панель,
- перевести в ручной режим (если он находится в режиме «AUT»),
- щелкнуть мышкой по кнопке ЗАКР,
- выполнить операцию подтверждения,
- повторно щелкнуть мышкой по кнопке ЗАКР.
Другим способом можно закрыть клапан-отсекатель введением числового значения величины MV = 0 в диалоговом окне ввода данных.
Чтобы открыть клапан-отсекатель, необходимо щелкнуть мышкой по кнопке ОТКР или задать MV=2.
Статус тревоги:
“ANS+” - рассогласование в работе (была дана команда на открытие, но по истечении 12 секунд состояние - «не открыт», или закрыт по месту и нет подтвержденной команды со станции оператора);
“ANS-” - рассогласование в работе (была дана команда на закрытие, но по истечении 12 секунд состояние - «не закрыт», или открыт по месту и нет подтвержденной команды со станции оператора);
Система паз.
6.1. Назначение системы паз.
Система противоаварийной автоматической защиты (ПАЗ) выполняет следующие функции:
обеспечивает сигнализацию при отклонениях от предусмотренных регламентом и технологической инструкцией предельно допустимых значений параметров процесса;
обеспечивает безопасную остановку или перевод технологического процесса в безопасное состояние по заданной программе (заданным алгоритмам) для предупреждения возникновения аварийных ситуаций.
6.2. Предупредительная сигнализация.
При достижении параметра верхнего/нижнего предупредительного значения на станции оператора выдается звуковой сигнал сигнализации, и в окне тревожных сообщений монитора появляется сообщение о срабатывании предупредительной сигнализации. Обрамление наименования позиции, по которой сработала уставка предупредительной сигнализации, на всех графических окнах отобразится в желтом цвете.
Параметры, по которым предусмотрена предупредительная сигнализация, отражены также в окнах “Перечень защит и сигнализаций” соответствующих узлов, где наименование позиции, по которой произошло срабатывание предупредительной сигнализации, отразится в желтом цвете. По каждой позиции отображены значения уставки предупредительной сигнализации.
6.3. Предаварийная сигнализация.
При достижении параметра верхнего/нижнего предельно допустимого значения, на станции оператора выдается звуковой сигнал сигнализации и в окне тревожных сообщений появляется сообщение о срабатывании предаварийной сигнализации. Обрамление наименования позиции, по которой сработала защита, на всех графических окнах отобразится в красном цвете. Если нет отключения сработанной предаварийной сигнализации, система ПАЗ начнет перевод технологического процесса в безопасное состояние, согласно утвержденному алгоритму.
Параметры системы ПАЗ, по которым предусмотрена предаварийная сигнализация, отражены также в окнах “Перечень защит и сигнализаций”. Наименование позиции, по которой произошло срабатывание предаварийной сигнализации, отразится в красном цвете. По каждой позиции отображены значения уставки предаварийной сигнализации.
Отключение – включение защит производится на основании алгоритма согласно СТП 009-12.
Для отключения защиты в системе реализованы деблокирующие ключи. Отключение защит оператор может выполнить только в режиме доступа «ONUSER».
Лицевая панель деблокирующего ключа может быть вызвана из графического окна на дисплее станции оператора, для этого необходимо выполнить следующие действия:
выйти в общую схему цеха;
на графическом окне общей схемы щелкнуть мышкой по функциональной кнопке «СИСТЕМА ПАЗ», перейти в окно-меню «Перечень графических окон системы ПАЗ отделения ДБО-3»;
выбрать строку меню, соответствующую графическому окну, содержащему перечень защит и сигнализаций, щелкнуть мышкой по данной строке. На экране появится выбранное графическое окно. Графические окна защит и сигнализаций могут быть назначены на функциональные клавиши функциональной клавиатуры. Нажав соответствующую функциональную клавишу, оператор вызовет на экран графического дисплея соответствующее окно;
- щелкнуть мышкой по позиции предаварийной сигнализации, на экране дисплея появится лицевая панель переключателя. На лицевой панели переключателя имеются две клавиши. Нажав клавишу «ОТКЛ», и сделав подтверждение, оператор отключает данную защиту. Нажав клавишу «ВКЛ», и сделав подтверждение, оператор включает защиту.
Лицевая панель деблокирующего ключа может быть вызвана из графического окна алгоритма ПАЗ соответствующего узла. Для этого необходимо щелкнуть мышкой по позиции предаварийной сигнализации, на экране дисплея появится лицевая панель переключателя.

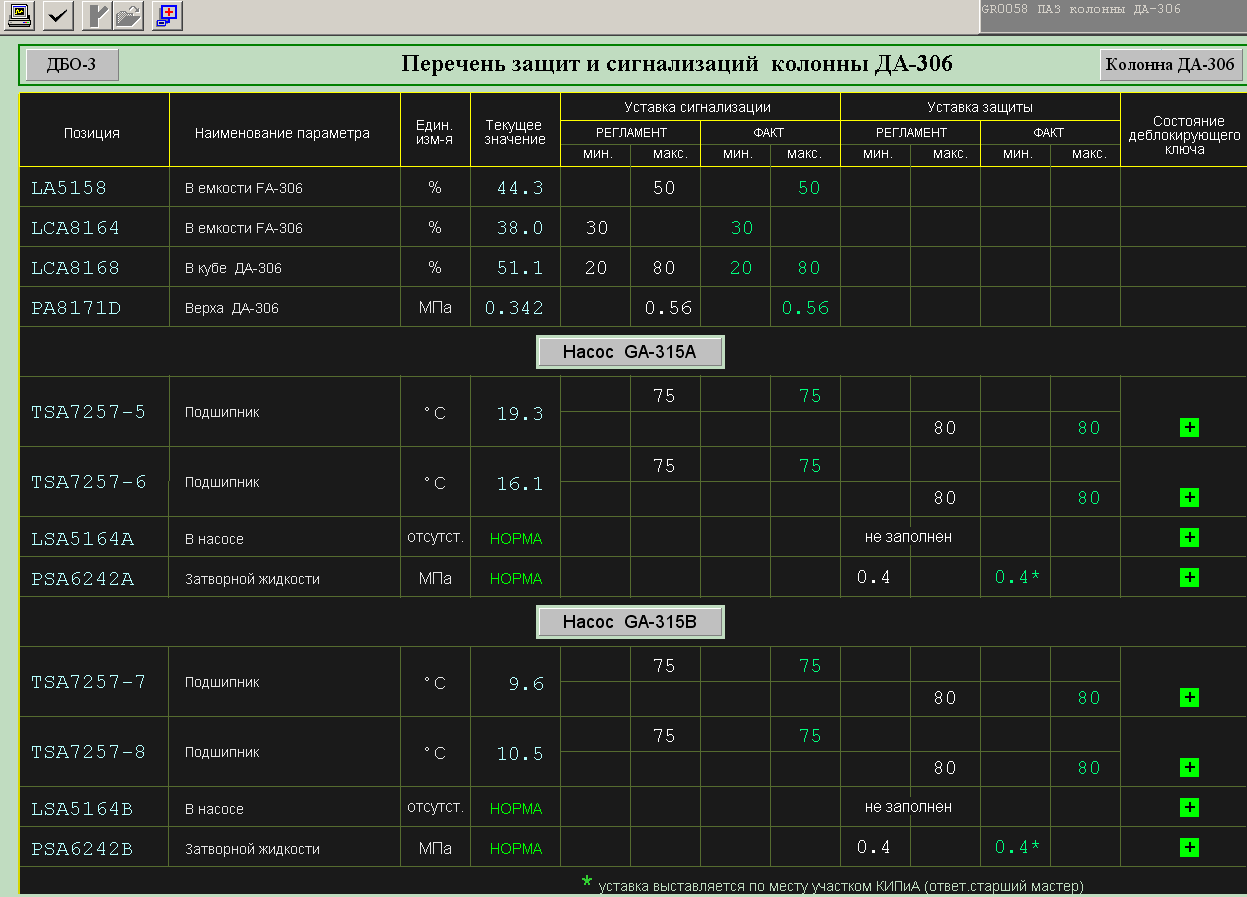

На графической панели перечня защит и сигнализаций включение/отключение защит отображается следующим образом:
-
зеленый квадратик с плюсом – защита
включена;
-
красный квадратик с минусом – защита
отключена.
