Построение графика заложений
На свободном месте в южной части плана строят график заложений для определения углов наклона или уклонов.
Задаваясь уклонами i и высотой сечения рельефа построенного плана, вычисляют соответствующие им заложения по формуле
.
Данные для построения графиков заложений представлены в табл.
Таблица
Данные для построения графиков заложений
1. Для уклонов
Уклон |
0,02 |
0,03 |
0,04 |
0,05 |
0,06 |
0,07 |
0,08 |
0,09 |
0,10 |
0,11 |
0,12 |
d=h:i |
25,0 |
16,7 |
12,5 |
10,0 |
8,3 |
7,1 |
6,2 |
5,6 |
5,0 |
4,6 |
4,2 |
2. Для углов наклона
Угол наклона |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
57,3 |
28,6 |
19,1 |
14,3 |
11,4 |
9,5 |
8,1 |
7,1 |
6,3 |
5,7 |
d=hctg |
28,6 |
14,3 |
9,9 |
7,2 |
5,7 |
4,8 |
4,0 |
3,6 |
3,2 |
2,8 |
Чертят две взаимно перпендикулярные прямые. На горизонтальной прямой проводят отрезки произвольной длины (например по 1 см) и подписывают их последовательно для уклонов от 0,02 до 0,12, а для углов наклона соответственно от 1до 10.
На перпендикулярах, восстановленных из этих точек, откладывают в масштабе 1:500 величины заложений d и соединяют полученные точки плавной кривой (рис.51).

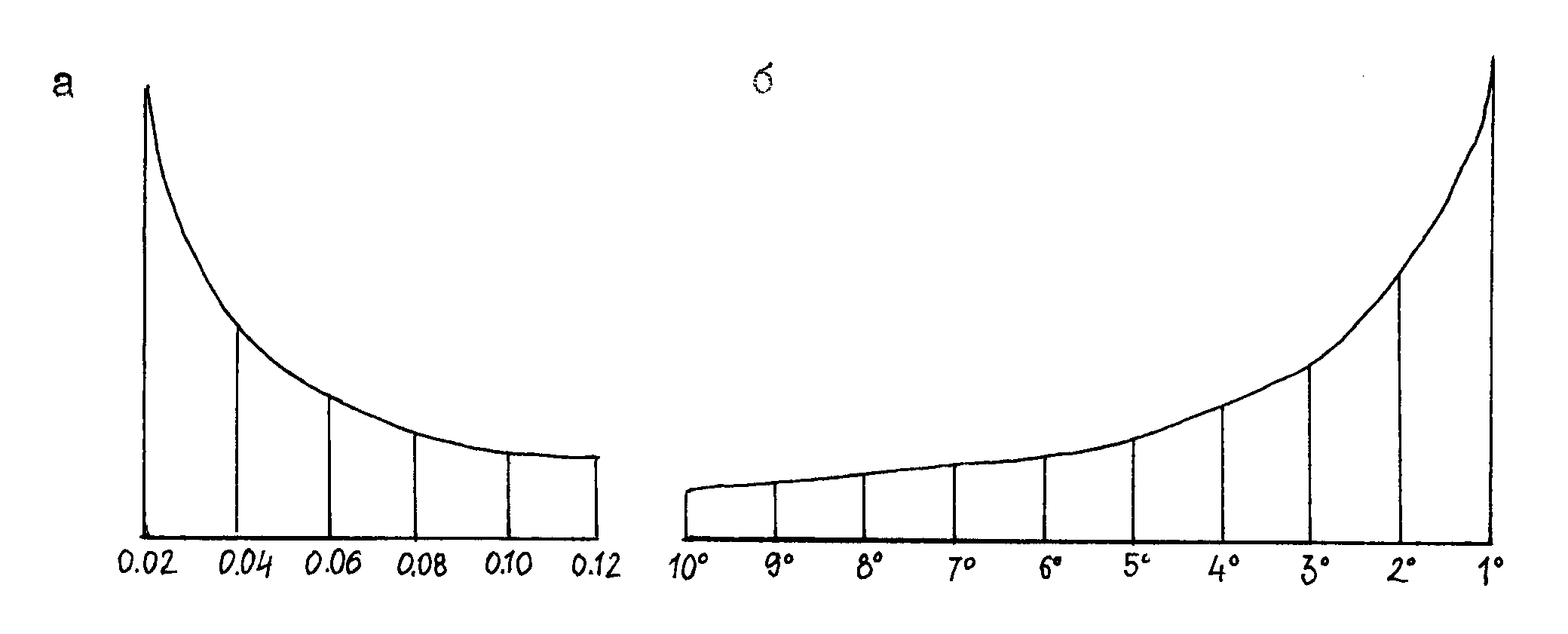

Рис.51. Графики заложений: а для уклонов; б для углов наклона

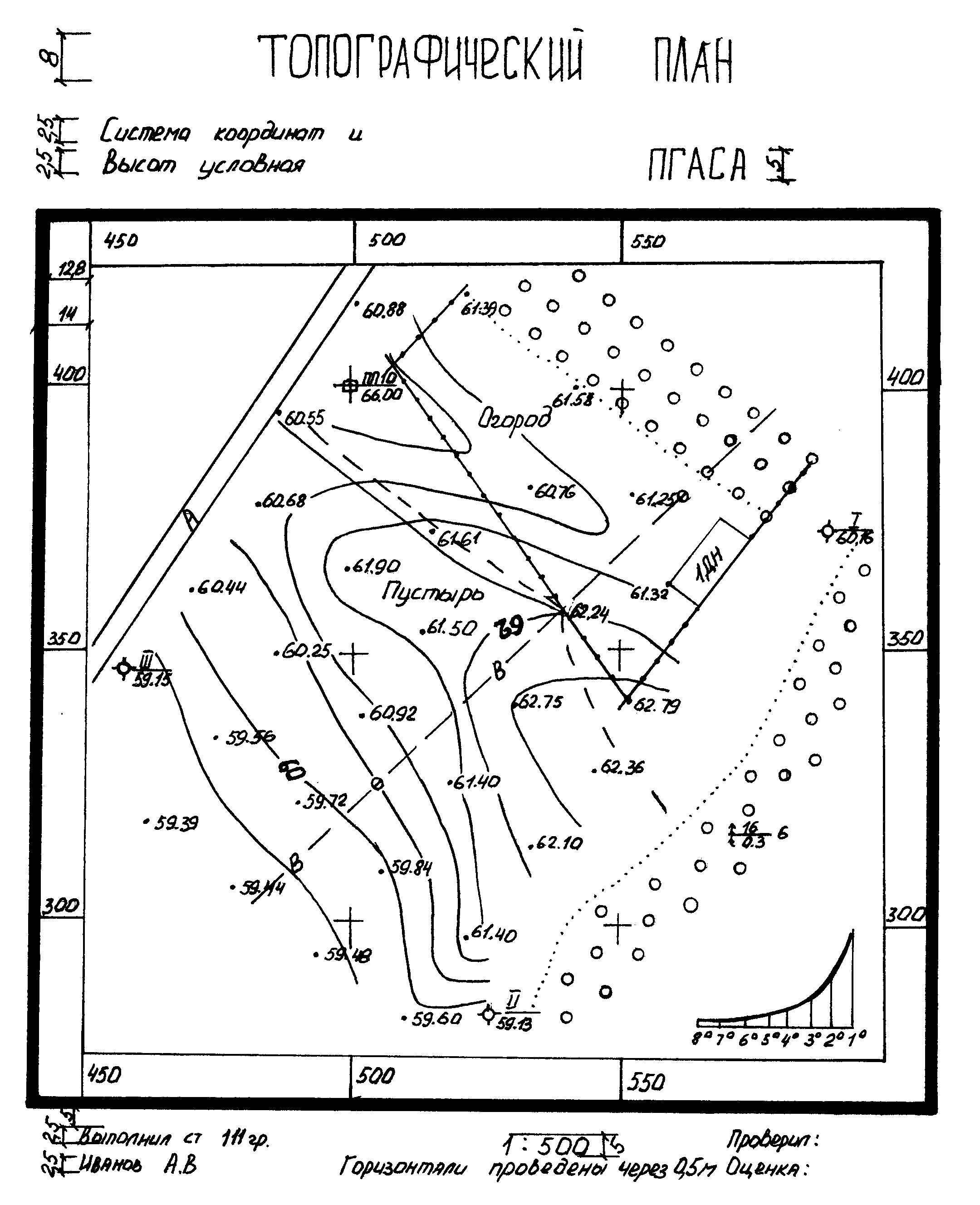

Рис.52. Топографический план
Часть 2.Геодезические расчеты при вертикальной планировке территории
В строительном производстве важное место занимает организация рельефа, т.е. вертикальная планировка. Вертикальной планировкой называют преобразование существующего (естественного) рельефа в проектный (искусственный), отвечающий требованиям строительства и благоустройства территории.
Вертикальная планировка заключается в замене реальной поверхности оформляющими наклонными, иногда горизонтальными и криволинейными поверхностями различного порядка.
Планировочные работы, производимые на местности землеройными машинами и механизмами, в соответствии с проектом, по существу, заключаются в образовании выемок и насыпей. Наибольший экономический эффект при планировке получают тогда, когда работы производят с учетом баланса земляных работ (нулевого баланса), т. е. объемы грунта насыпей и выемок равны между собой. В этом случае при планировочных работах не вывозят избыточный грунт и не привозят недостающего, а перемещают его в пределах строительного участка.
В процессе проектирования планировки определяют объем грунта (объем земляных работ), который должен быть вынут и насыпан.
Графической основой для составления проекта вертикальной планировки служит топографический план, получаемый в результате съемки, называемой нивелированием поверхности. На строительной площадке, как правило, применяют способ нивелирования по квадратам.
