1.3 Обработка результатов тахеометрической съемки

Цель  освоить методику обработки журнала та­хео­­метрической съемки.

.

Тахеометрическую съемку выполняют для изображения рельефа и съемки отдельных контуров части территории местности. При этом одновременно определяют плановое и высотное положения точек местности.

Плановое положение реечных точек (пикетов) определяют по­ляр­ным способом, высотное  тригонометрическим нивели­рова­нием.

В рассмотренном примере тахеометрическая съемка была выпол­не­на теодолитом 2Т30 с точки теодолитного хода ПП10.

На станции (пункте съемочного обоснования) устанавливают теодолит-тахеометр, измеряют высоту прибора i и ориентируют диаметр лимба по одной из сторон основания. В журнал тахео­мет­ри­ческой съемки (табл.20) записывают направление ориентиро­вания лимба, высоту прибора и положение вертикального круга при съемке пикетов (круг лево). Для контроля направление ориентиро­вания на станции фиксируют отсчетом 000 по гори­зонтальному кругу.

На все реечные точки берут дальномерные отсчеты по рейке, отсчеты по горизонтальному и вертикальному кругам, а также регистрируют высоту S наведения визирного луча на рейку при измерении угла наклона. В графе "Примечания" отмечают положе­ние точек на местности.

Одновременно с измерениями ведут абрис тахеометрической съемки (рис.38), на котором изображают контуры и приметы местности, реечные точки и их номера. Линии равномерного ската местности показывают на абрисе стрелками.

В журнал тахеометрической съемки из журнала нивелирования точек теодолитного хода (см.табл.19) выписывают отметки стан- ции H_ст с округлением их до сантиметров. Место нуля (МО) верти­кального круга определяют заранее и тоже выписывают в журнал съемки.

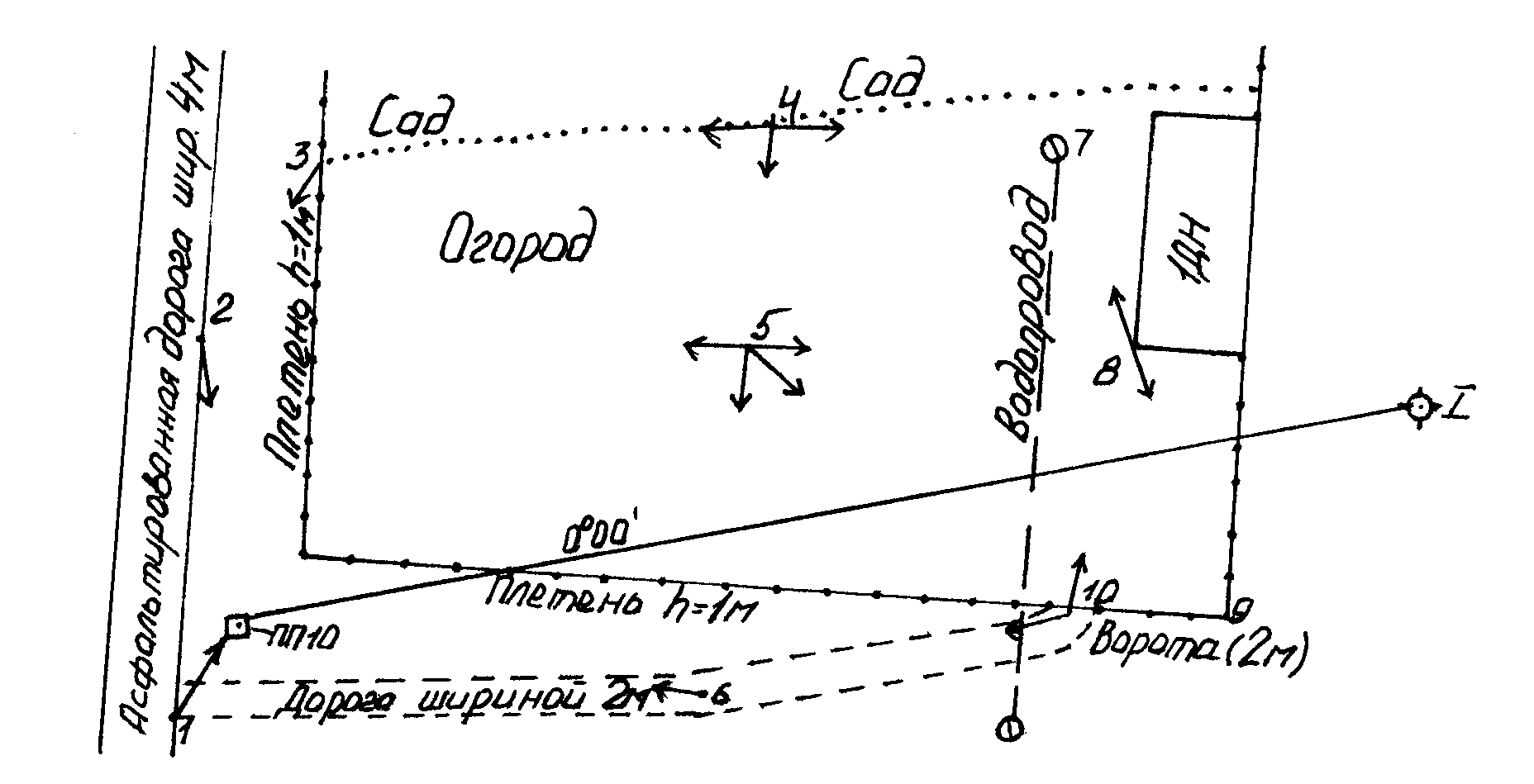

Рис.38. Абрис тахеометрической съемки

Обработку журнала тахеометрической съемки производят в следующей последовательности:

1. Вычисляют углы наклона на реечные точки по формулам:

 для теодолита 2Т30

 = КЛ  МО = МО  КП;

 для теодолита Т30

 = КЛ  МО = МО  КП  180.

В нашем примере:

₁ = + 212  000 = + 212;

₂ = + 302  000 = + 302.

Вычисленные углы записывают с соответствующими им знаками в графу 7 (см.табл.).

2. Вычисляют горизонтальные проложения d измеренных даль­но­мерных расстояний D по формуле

.

Значения d записывают в журнал (графа 8) с округлением до десятых долей метра. Если угол наклона  меньше 2, то горизон­тальное проложение принимают практически равным измеренному расстоянию D.

3. На микрокалькуляторе последовательно по формулам и вычисляют превышения между станцией и пикетными точками. Результаты записывают в гра­фы 9 и 11:

= 14,3tg212 = + 0,55 м;

h₁ = 0,55 + 1,45  1,45 = + 0,55 м.

4. Обработку журнала завершают вычислением отметок H_i пи­кетных точек по формуле

.

Вычисленные значения отметок записывают в графу 12.

В нашем примере:

H₁ = 60,00 + 0,55 = 60,55 м;

H₂ = 60,00 + 0,88 = 60,88 м;

H₃ = 60,00 + 1,39 = 61,39 м.

Таблица 20

Журнал тахеометрической съемки

Дата............ Наблюдатели............

Станция ПП10 i = 1,45 S = 1,45 МО = 000

Н_ст = 60,00

№ п/п

Даль-номер-ные рас-стояния D, м

Отсчеты по горизон-тальному кругу

Отсчеты по верти-кальному кругу

Углы накло-на 

Гори-зонта-льные проло-жения

Превы-шения h, м

Высота наве-дения S, м

h= =h+i- -S

Hi= =Hст+ +h

Примечания

м

кп

кл

кп

кл

d, м

0

0

0

0

1

2

3

4

5

6

7

8

9

10

11

12

13

1

I

000

1

14,3

15120

+

212

+212

14,3

+0,55

1,45

+0,55

60,55

Дорога

2

16,6

25904

+

302

+302

16,6

+0,88

-"-

+0,88

60,88

Шоссе

3

24,8

30233

+

313

+313

24,7

+1,39

-"-

+1,39

61,39

Забор

4

45,8

34630

+

158

-"-

Сад

5

38,4

1138

+

108

-"-

Рельеф

6

29,8

4508

+

306

-"-

Дорога

7

65,1

220

+

106

-"-

Колодец

8

69,4

1530

+

105

-"-

Угол дома

9

76,3

3206

+

206

-"-

Угол забора

10

56,6

3028

+

216

-"-

Ворота
