Цель работы
Знакомство с основными характеристиками WinCC, краткий обзор его главных редакторов и создание проекта с помощью WinCC.
1 Scada-система Win cc
SCADA-система (Sistem Control And Data Acquisition) – система сбора и управления данными, обеспечивающая также визуализацию данных, т.е. наглядное графическое отображение параметров технологического процесса (любого управляемого процесса) с использованием динамической компьютерной графики.
WinCC – промышленно и технологически нейтральная система, используемая для оперирования графическим отображением и задачами системы управления в средствах автоматизации производства и технологических процессов. Она предоставляет все необходимые функции для построения полного мониторинга процесса и решения задач управления. При этом возможно внедрение WinCC в сложные, на уровне целой компании, системы автоматизации.
С помощью встроенных в WinCC функциональных возможностей среды Клиент – Сервер, к одной и той же базе данных проекта одновременно может иметь доступ множество пользователей. WinCC предлагает возможность подсоединения до 63 Клиентов к 1 Серверу. При этом WinCC должен быть установлен на всех клиентах, так же как и на сервере.
WinCC содержит модули:
Graphics – создание графического представления установки на экране;
Archiving – запись со штампом времени данных/ событий в Базу данных SQL;
Reports – генерация отчетов на основе запрашиваемых данных;
Data Management – определение и сбор данных по всей установке.
2 Control Center
2.1 Назначение Control Center
Control Center (Центр управления) представляет собой верхний уровень системы WinCC (Windows Control Center), содержит все функции управления для системы WinCC в целом. Все модули системы WinCC запускаются отсюда.
Задачами Control Center являются:
быстрый обзор всех данных проекта и глобальных установок;
управление данными проекта и системными установками, включая их открытие, сохранение, удаление копирование и изменение свойств;
графическое представление данных конфигурации;
конфигурирование и запуск приложений проектирования или модулей Run-Time (динамических модулей), переключение между режимами Run-Time и конфигурирования;
слежение за состоянием переменных в системе, отчет о состоянии системы;
конфигурация многопользовательской системы, компоненты которой работают в рамках единой информационной сети по принципу «Клиент-Сервер». Это подразумевает согласованное управление данными при работе множества разработчиков с одним проектом;
обзорная документация.
Control Center делает возможным перемещение по WinCC-приложениям и их данным с помощью всего нескольких операций. Control Center схож по внешнему виду и функционированию с Проводником в Windows.
2.2 Работа в Control Center
Для запуска WinCC нужно выбрать пиктограмму SIMATIC в меню Start (Пуск), затем WinCC и из выпадающего меню Windows Control Center (Рисунок 1).

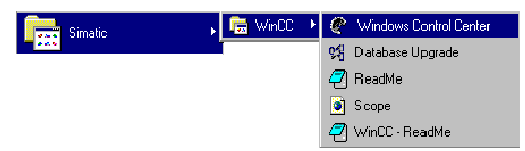

Рисунок 1 – Запуск WinCC
Во время процедуры запуска автоматически открывается диалоговое окно "Control Center" (Рисунок 2).

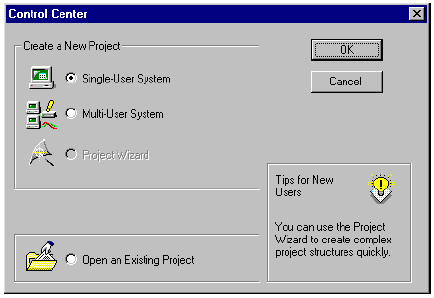

Рисунок 2 – Диалоговое окно "Control Center"
Диалоговое окно предоставляет пользователю следующие возможности:
создать Однопользовательский (Single User) проект;
создать Многопользовательский (Multi-User) проект;
открыть существующий проект.
При создании нового проекта откроется окно под заголовком "Create New Project" ("Создать новый проект"), в котором можно ввести все данные, необходимые для описания нового проекта (Рисунок 3):
Project Name (Имя проекта) – В этом блоке следует ввести имя нового проекта;
New Subfolder (Новая подпапка) – WinCC предлагает использовать такое же имя и для "Новой подпапки";
Folder (Папка) – Выбор папки, в которую следует загрузить "Новую подпапку";
Project Path (Путь проекта) – Здесь отображается полное имя, под которым будет храниться объект;
Drive (Диск) – Выбор диска, на котором будет храниться новый проект.
Рисунок 3 – Создание нового проекта
После того, как были созданы проектные данные или указан существующий проект, открывается окно Control Center (Рисунок 4).

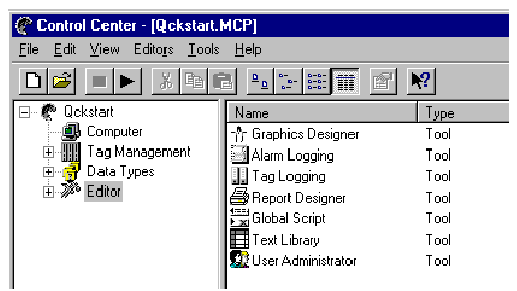

Рисунок 4 – Структура проекта в Control Center
Команды, доступные в Control Center, логически разбиты на группы и отнесены к различным меню. Для выполнения команды следует открыть соответствующее меню, щелкнуть на команде и, в случае необходимости, установить некоторые параметры в открывающемся диалоговом окне.
Кроме того, имеется панель инструментов (Toolbar) с определенным набором пиктограмм (рисунок 5).
Рисунок 5 – Панель инструментов
Эти пиктограммы позволяют выполнять соответствующие действия гораздо быстрее, т.к. нет необходимости разыскивать требуемую функцию в структуре меню. Существуют следующие пиктограммы:
– "File" "New"
– ''Файл'' ''Новый";
– "File" "Open"
– "Файл" "Открыть";
– "File'' "Deactivate'' – "Файл"
"Деактивировать";
– "File'' "Activate'' – ''Файл''
''Активировать'';
– "Edit" "Cut"
– ''Правка" "Вырезать";
– "Edit" "Copy"
– ''Правка" "Копировать";
– "Edit" "Paste"
– ''Правка" "Вставить";
– "View" "Large
Icons" – "Вид" "Крупные
значки";
– "View" "Small
Icons" – "Вид" "Мелкие
значки";
– "View" "List"
– "Вид" "Список";
– "View" "Details"
– "Вид" "Таблица”;
– "Edit" "Properties"
– ''Правка" “Свойства”;
– "Help" "Find…" – "Помощь"
"Найти…".
Всплывающие меню (Pop-Up menus) являются очень важным и полезным средством, помогающим при работе в Control Center. В пределах окна проекта данное меню можно получить для каждого выбранного объекта. Чтобы открыть всплывающее меню, достаточно нажать правую кнопку мыши.
