6.2 Счетчики

Для счетчиков в памяти CPU отведена определенная область. В этой области памяти каждому счетчику отводится 16-битное слово и предусматривается использование до 256 счетчиков. Максимальное значение счета для каждого счетчика составляет 999.

Ниже дано описание трех вариантов счетчиков:

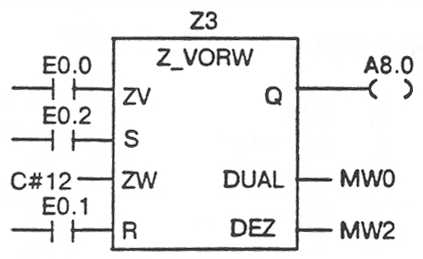

1. Счетчик прямого счета (Z_VORW): когда вход S меняется с 0 на 1, в ZW устанавливается предварительное значение счетчика. Если вход ZV меняется с 0 на 1, счетчик считает вперед, начиная с 0. Выход A всегда будет равным 1, если значение DUAL не равно 0. При изменении состояния квитирующего входа R с 0 на 1, счетчик обнуляется. Пример программирования таймера:

в виде списка операторов в функциональном плане

U E0.0

ZV Z3

BLD 101

U E0.2

L C#12

S Z3

U E0.1

R Z3

L Z3

T MW0

LC Z3

T MW2

U Z3

= A8.0

2. Счетчик обратного счета (Z_RUECK): когда вход S меняется с 0 на 1, в ZW устанавливается предварительное значение счетчика. Каждый раз, когда вход ZR изменяется с 0 на 1, счетчик считает на один шаг назад. Выход Q будет равным 1, если значение DUAL не равно 0. Изменяя состояние квитирующего входа R с 0 на 1, счетчик обнуляется.

3. Реверсивный счетчик: когда вход S меняется с 0 на 1, в ZW устанавливается предварительное значение счетчика. Если вход ZV меняется с 0 на 1, счетчик считает вперед, начиная с нуля. Счетчик будет считать назад, если ZR изменит свое состояние с 0 на 1. Выход Q всегда будет равен 1, если значение DUAL не равно нулю. Изменяя состояние квитирующего входа R с 0 на 1, счетчик можно обнулить.

7. Задание на лабораторную работу

Разработать систему программно-логического управления АСУТП с использованием пакета STEP 7 для следующих процессов :

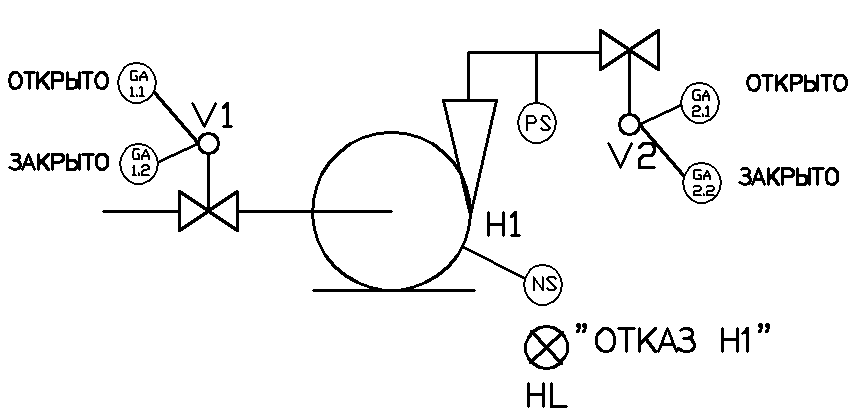

1. Ход процесса: открыть клапан V1 (рис.9), проверить открытие за заданное время t1; включить насос Н1 с помощью пускателя NS, проверить работу Н1 по датчику давления PS (если через заданное время t2 значение датчика PS=1, то насос работает, иначе – “отказ H1”). Далее открыть клапан V2, проверить его открытие.

Рис.9 – Схема процесса №1

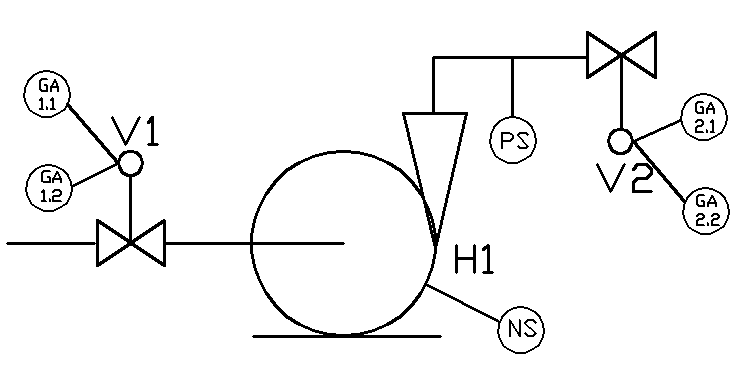

2 . Ход процесса: открыть клапан V1 (рис.10), через заданное время t1 включить насос Н1 с помощью пускателя NS. Далее спустя время t2 открыть клапан V2 при условии показаний датчика давление PS=1.

Рис.10 – Схема процесса №2

3. Ход процесса: при нажатии кнопки “СТАРТ” открыть клапан V1 (рис.11), проверить открытие клапана, спустя заданное время t1 закрыть клапан; открыть клапан V2, проверить его работу, закрыть клапан спустя время t2. После этого включить мешалку на время t4 . По окончании перемешивания открыть клапан V3 на время t3, проверить его работу.

Рис.11 – Схема процесса №3

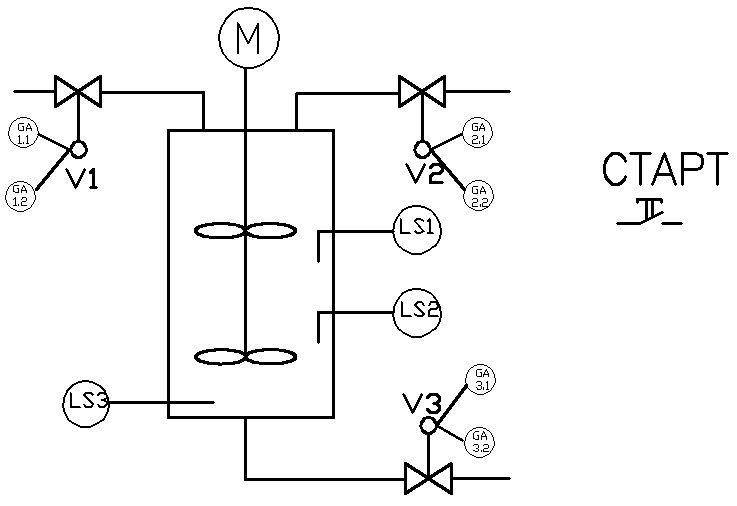

4. Ход процесса: при нажатии кнопки “СТАРТ” открыть клапан V1 (рис.12), проверить открытие, при значении датчика уровня LS2=1 закрыть клапан V1. Далее открыть клапан V2, проверить открытие, при значении датчика уровня LS1=1 закрыть клапан V2. после этого включить мешалку на заданное время t1. По окончании перемешивания открыть клапан V3, проверить его работу, при значении датчика уровня LS3=0 закрыть клапан.

Рис.12 – Схема процесса №4

Временные интервалы для представленных заданий можно найти в следующей таблице:

Таблица 1 Числовые исходные данные

вариант задания	t1, сек	t2, сек	t3, сек	t4, сек
1.1	3	5	-	-
1.2	4	7	-	-
1.3	2	3	-	-
2.1	2	10	-	-
2.2	3	14	-	-
2.3	4	17	-	-
3.1	2	4	6	8
3.2	3	3	8	10
3.3	2	5	7	10
4.1	10	-	-	-
4.2	14	-	-	-
4.3	15	-	-	-
