1. Цель лабораторной работы
Целью данной лабораторной работы является ознакомление системами программирования контроллеров, в частности, с системой программирования STEP 7 контроллеров SIMATIC фирмы Siemens.
2. Введение
В настоящее время производством промышленных микроконтроллеров занимается множество предприятий как в России, так и за рубежом. Каждая фирма-производитель контроллеров стремится выпускать собственное программное обеспечение для программирования контроллеров. Наиболее известными системами программирования микроконтроллеров являются: Micro TRACE MODE , TeconCX , ISaGRAF, STEP 7. Каждая из этих систем имеет свои особенности при проектировании включения микроконтроллеров в АСУТП, но в целом алгоритмы их работы похожи. Рассмотрим более подробно систему программирования STEP 7 для контроллеров SIMATIC.
3. Порядок работы со step 7
STEP 7 – это пакет стандартного программного обеспечения, используемый для конфигурирования и программирования программируемых логических контроллеров SIMATIC.
Программирование контроллера в системе STEP 7состоит из следующих этапов:
Проектирование решения для задачи автоматизации;
Создание проекта;
Конфигурирование аппаратуры;
Создание программы;
Передача программы в CPU и ее отладка.
Краткое описание отдельных шагов:
• Перед началом работы со STEP 7 необходимо спланировать решение задачи автоматизации от деления процесса на отдельные задачи до создания диаграммы конфигурации;
• Запуск STEP 7
• Создание структуры проекта
Проект похож на папку, в которой все данные хранятся в виде иерархической структуры и доступны вам в любое время. После создания проекта все остальные задачи выполняются в этом проекте. При запуске STEP 7 становится активным центральное окно SIMATIC Manager, после чего по умолчанию запускается мастер STEP 7 [STEP 7 Wizard], с помощью которого нужно создать новый проект. При этом необходимо выбрать CPU, организационный блок OB1 (если он не выбран), один из языков программирования, а также ввести имя нового проекта.
После окончания создания проекта SIMATIC Manager открывает окно для нового проекта с указанным именем, в котором проводятся последующие операции;

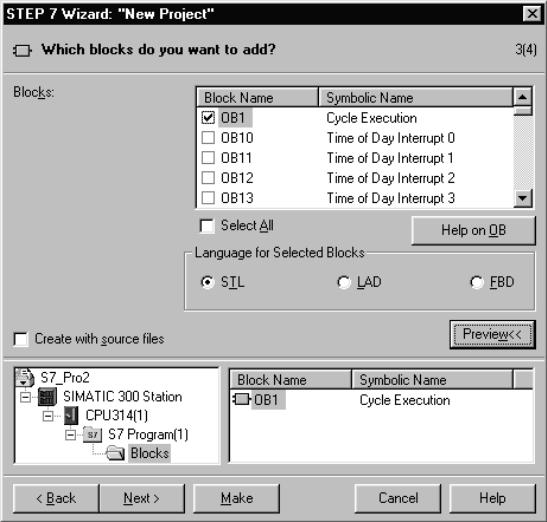

Рис.1 – Окно создания нового проекта
• Конфигурирование станции
При конфигурировании станции указывается, какой программируемый контроллер вы хотите использовать; например, SIMATIC 300, SIMATIC 400, SIMATIC S5.
• Конфигурирование аппаратуры
При конфигурировании аппаратуры в конфигурационной таблице указывается, какие модули вы хотите использовать для решения своей задачи автоматизации и какие адреса должны быть использованы для доступа к модулям из программы пользователя. Модулям также могут быть назначены свойства с помощью параметров;
• Создание программы
С использованием одного из доступных языков программирования создается программа, связанная с модулем или независимая от модуля, и сохраняется в виде блоков, исходных файлов или схем;
• Загрузка программы в программируемый контроллер
Только для S7: после завершения конфигурирования, назначения
параметров и программирования задач вы можете загрузить всю свою
пользовательскую программу или отдельные боки из нее в
программируемый контроллер (программируемый модуль для вашего
аппаратного решения). CPU уже содержит операционную систему.
Только для M7: выберите подходящую операционную систему для
решения своей задачи автоматизации из ряда различных операционных
систем и перенесите ее отдельно или вместе с программой пользователя
на требуемый носитель данных системы программного управления М7.
• Протестируйте программу
Только для S7: для тестирования или отобразить значения переменных
из своей пользовательской программы или CPU, или присвоить значения
переменным и создать таблицу для переменных, которые вы хотите
отображать или изменять (см. также Введение в тестирование с помощью
таблицы переменных).
Только для M7: протестируйте программу пользователя с помощью
средств отладки языка высокого уровня.
