4.6 Иллюстрации
4.6.1 Для пояснения излагаемого текста используются иллюстрации (графики, диаграммы, схемы, чертежи и др.), именуемые рисунками.
Количество рисунков должно быть достаточным для пояснения излагаемого текста.
4.6.2 Иллюстрации могут быть расположены по тексту (вблизи от соответствующего текста), в конце текста и в приложениях.
4.6.3 Иллюстрации нумеруются арабскими цифрами сквозной нумерацией или в пределах раздела. Надпись под рисунком, в первом случае — «Рисунок 15»; во втором случае - «Рисунок 1.15»..
4.6.4 Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения.
Например: «Рисунок АЗ».
4.6.5 При ссылках на рисунок в последующем тексте следует писать «...в соответствии с рисунком 1.15» при нумерации по разделам или «...в соответствии с рисунком 15» - при сквозной нумерации.
4.6.6 Если рисунок имеет пояснительный текст (подрисуночный текст), то надписи размещаются следующим образом:
Рисунок 1.15 – Редуктор
4.6.7 На иллюстрации, имеющей составные части, должны быть указаны номера позиций этих составных частей в пределах данной иллюстрации, а их объяснение приведено в поясняющем тексте рисунка.
4.6.8 Надписи на рисунках выполняют чертежным шрифтом.
4.7 Ссылки
4.7.1 В тексте, при необходимости, даются ссылки на использованные источники, иллюстрации, таблицы, формулы и приложения.
4.7.2 Использованные источники указывают в квадратных скобках, где указывают порядковый номер источника по мере появления его в тексте, а сам источник под этим номером записывают в список использованных источников.
4.7.3 Ссылаться следует на документ в целом или на его разделы и приложения. Ссылки на подразделы, пункты, таблицы и иллюстрации источника не допускаются, за исключением подразделов, пунктов, таблиц и иллюстраций данной записки.
4.7.4 При ссылках на стандарты и технические условия указывают только их обозначение; допускается не указывать год их утверждения.
4.7.5 Примеры оформления ссылок:
- ссылка на использованный источник в целом - [2];
- ссылка на использованный источник, с указанием главы, раздела или приложения: [2, гл. З]; [2, разд. 4]; [2, прил.В];
- ссылка в тексте на формулу: «... в формуле (3.1)»;
- ссылка на иллюстрацию: «в соответствии с рисунком 6.8»;
- ссылка на таблицу: «...приведены в таблице 3.7».
5. Оформление записки
5.1 Записку выполняют на листах писчей бумаги формата А4 по ГОСТ 2.301-68ЕСКД (297х210мм).
Допускается выполнять необходимые схемы, таблицы, чертежи на листах любых форматов, определенных ЕСКД.
5.2 Листы должны иметь рамку, штампы и надписи по форме ГОСТ 2.104-68ЕСКД:
для реферата и ведомости проекта – согласно рисунку 5.1;
- для всех последующих листов - рисунку 5.2.
Рисунок
5.1
Штамп

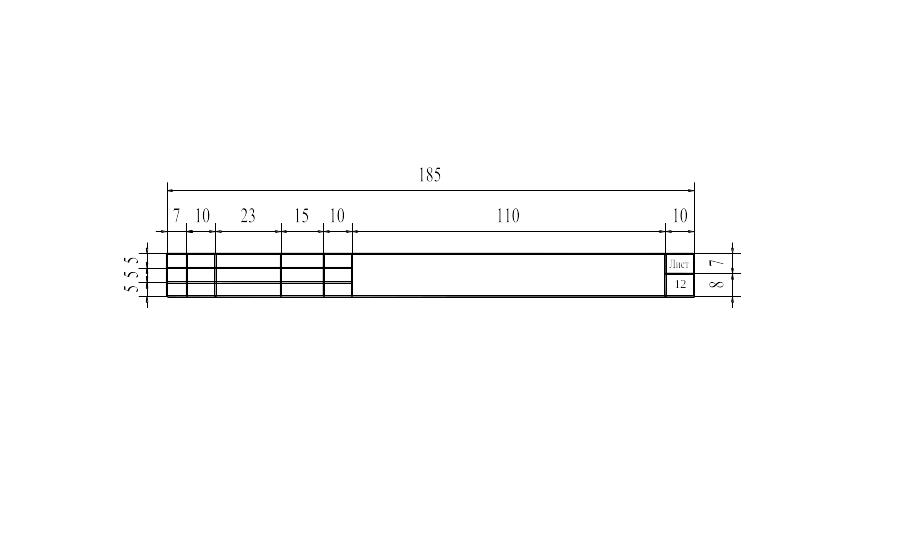

Рисунок 5.2 Штамп
5.3 Подлинник записки выполняют одним из следующих способов:
- машинописным; шрифт должен быть четким, высотой не менее 2,5 мм, лента только черного цвета; через 1,5 интервала;
- рукописным, с высотой букв и цифр не менее 2,5 мм;
расстояние между строками принимать – 8мм;
- с применением печатающих и графических устройств вывода ЭВМ с соблюдением требований ГОСТ2.004-88.
Записка оформляется в одном экземпляре, на одной стороне каждого листа.
5.4 Рукописным способом текст выполняют черными, фиолетовыми или синими чернилами.
Формулы и условные знаки выполняются чертежным шрифтом.
5.5 Расстояние от верхней или нижней строки текста до верхней или нижней рамки должно быть не менее 10мм.
Расстояние от рамки формы до границ текста в начале и в конце строк - не менее 3 мм.
Абзацы в тексте начинаются отступом, не менее 15-17 мм.
5.6 Опечатки, описки и неточности допускается исправлять закрашиванием белой краской с нанесением на том же месте исправленного текста (графики).
5.7 Листы записки нумеруются арабскими цифрами. Номера проставляют в графе «лист».
На титульном листе номер не ставится, но включается в общую нумерацию листов.
Нумерация листов записки и приложений, входящих в ее состав, должна быть сквозной.
Лист задания (на бланке) не нумеруется, в общую нумерацию не включается, подшивается после титульного листа перед рефератом.
5.8 Записка должна быть сброшюрована и иметь обложку. На обложке помещают наименование документа. Дублирование титульного листа на обложке не разрешается.
