По назначению (съёмочные объективы).

• Портретный объектив — используется для съёмки портретов. Должен давать мягкое изображение без геометрических искажений. В качестве портретных часто используются телеобъективы или объективы с фиксированным фокусным расстоянием в диапазоне 80—200 мм (для 35 мм плёнки). Классическими являются 85 мм и 130 мм. Специализированный портретный объектив спроектирован так, что минимальные аберрации показывает при фокусировке с нескольких метров то есть именно при съёмке портрета, в ущерб качеству изображения «на бесконечности». Практически обязательным для портретного объектива является большое (лучше, чем 2.8) относительное отверстие, и очень важен характер бокэ;

• Макрообъектив — объектив, специально корригированный для съёмки с конечных коротких расстояний. Как правило, применяется для макросъёмки небольших объектов крупным планом, вплоть до масштаба 1:1. Позволяют производить съёмку с повышенным контрастом и резкостью. Обладают меньшей светосилой, чем аналогичные по фокусному расстоянию объективы другого типа. Типичное фокусное расстояние от 50 до 100 мм. Кроме того, обычно имеет специальную оправу.;

• Длиннофокусный объектив — как правило, используется для съёмки удалённых объектов. Длиннофокусный объектив, в котором расстояние от передней оптической поверхности до задней фокальной плоскости меньше фокусного расстояния, именуется телеобъектив;

• Репродукционный объектив — используется при пересъёмке чертежей, технической документации и т. д. Должен обладать минимальными геометрическими искажениями, минимальным виньетированием и минимальной кривизной поля изображения;

• Шифт-объектив (объектив со сдвигом, от англ. shift) — используется для архитектурной и иной технической съёмки и позволяет предотвратить искажение перспективы.

• Тилт-объектив (объектив с наклоном, от англ. tilt) — используется для получения резкого изображения неперпендикулярных оптической оси объектива протяжённых объектов при макросъёмке, а также для получения художественных эффектов.^[6].

• Тилт-шифт объектив - класс объективов, сочетающий в себе сдвиг и наклон оптической оси. Позволяет использовать возможности карданных камер в малоформатной фотографии. Крупнейшие производители фототехники имеют в линейке оптики хотя бы один такой объектив, например Canon TS-E 17 F4L.

• Стеноп (пинхол) (объектив камеры-обскуры, маленькая дырочка, от англ. pinhole) — используется для съёмок пейзажей или иных объектов с очень большими выдержками и с получением в одном кадре одинаково резкого изображения от макро расстояний до бесконечности;

• Софт-объектив (мягкорисующий объектив, от англ. soft) — объектив с недоисправленными аберрациями, обычно сферической, или с вносящими искажения элементами конструкции. Служит для получения эффекта размытости, дымки и т. п. при сохранении резкости.^[7] Применяются в портретной съёмке. Немногим близкий эффект дают так называемые «фильтры мягкого фокуса»^[8];

• Суперзум (тревел-зум) (англ. travel zoom) — универсальный вариообъектив относительно малого веса и максимального диапазона фокусных расстояний. Используется при пониженных требованиях к качеству снимка и повышенных — к оперативности использования и массе.

• Ультразум — суперзум, который отличается повышенными кратностью диапазона фокусных расстояний, обычно начиная с пяти.

• Гиперзум — суперзум, кратность диапазона фокусных расстояний которого обычно больше 15. Распространены в профессиональных видеокамерах и компактных фотоаппаратах, например, Fujinon A18x7.6BERM^[9], Angenieux 60x9,5^[10], Nikon Coolpix P500 (кратность 36), Sony Cyber-shot DSC-HX100V (кратность 30), Canon PowerShot SX30 IS (кратность 35), Nikon Coolpix P90 (кратность 24). Качество изображения объектива, необходимое в видеокамерах, особенно стандартной четкости, позволяет строить объективы с большой кратностью. Кроме того, при малой диагонали матриц видеокамер и компактных фотоаппаратов, габариты вариообъектива с большим диапазоном фокусных расстояний несравнимо меньше, чем были бы при таких же параметрах для формата APS-C. Студийные видеокамеры могут оснащаться вариообъективами с кратностью, равной 50 и даже 100.

Р исунок 95. Оптические схемы фотографических объективов. А-«Индустар»; б-«Юпитер-12»;в -«Юпитер-в»;г –«Гелиос-40»; д-«Мир-1»;е-«МР-12»; ж-«Телемар»;и-«МТО-600»;

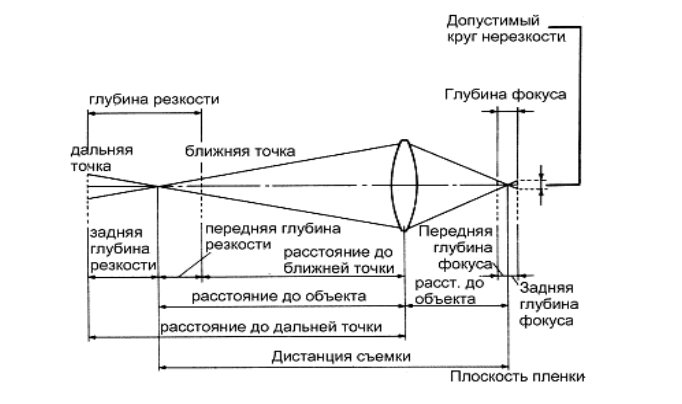

Р исунок 96. Основные характеристики объектива

Основой цифровой фото-видео техники является её приёмник - матрица. Вкратце напомним, что матрица состоит из множества светочувствительных ячеек – пикселов. Каждая ячейка при попадании на нее света вырабатывает электрический сигнал, пропорциональный интенсивности светового потока. Поскольку используется информация только о яркости света, картинка получается черно-белой, а чтобы она была цветной, используют целый ряд технологий. Ячейки покрывают цветными фильтрами – в большинстве матриц каждый пиксел покрыт красным, синим или зеленым фильтром (только одним!), в соответствии с известной цветовой схемой RGB (red-green-blue). Эти цвета как известно – основные, а все остальные получаются путем их смешения и уменьшения или увеличения их насыщенности. На матрице фильтры располагаются группами по четыре, так что на два зеленых приходится по одному синему и красному. Так делается потому, что человеческий глаз наиболее чувствителен именно к зеленому цвету.

Световые лучи разного спектра имеют разную длину волн, поэтому фильтр пропускает в ячейку лучи только своего цвета. Полученная картинка состоит только из пикселов красного, синего и зеленого цвета – именно в таком виде записываются файлы формата RAW (сырой формат). Для записи файлов JPEG и TIFF процессор камеры анализирует цветовые значения соседних ячеек и рассчитывает цвет пикселов. Этот процесс обработки называется цветовой интерполяцией, и он исключительно важен для получения качественных фотографий.

Рисунок 97. Такое расположение фильтров на ячейках матрицы называется шаблоном Байера

О сновных типов матриц два, и они различаются способом считывания информации с сенсора. В матрицах типа CCD (ПЗС) информация считывается с ячеек последовательно, поэтому время обработки файла может занять довольно много времени. Хотя такие сенсоры «задумчивы», они относительно дешевы и к тому же уровень шума на полученных с их помощью снимках меньше.

Р исунок 98. Матрица типа ПЗС и КМОП-матрица

В матрицах типа CMOS (КМОП) информация считывается индивидуально с каждой ячейки. Каждый пиксел обозначен координатами, что позволяет использовать матрицу для экспозамера и автофокусировки. Описанные типы матриц – однослойные, но есть еще и трехслойные, где каждая ячейка воспринимает одновременно три цвета, различая разноокрашенные цветовые потоки по длине волн.

Рисунок 99.Трехслойная матрица

Выше уже был упомянут процессор камеры – он отвечает за все процессы, в результате которых получается картинка. Процессор определяет параметры экспозиции, решает, какие параметры нужно применить в данной ситуации.

От процессора и программного обеспечения камеры зависят качество фотографий и скорость работы камеры.

Именно цифровые видео системы в основе которых лежит матричный ПОИ стали причиной бурного развития прикладных телевизионных систем в самых различных отраслях в последние годы :

• Космические исследования.

• Атомные исследования,

• Контроль промышленной продукции,

• Диспетчеризация производства,

• Учебное телевидение

• Широкий спектр военных технологий от разведки до наведения

• другие отрасли
