4.2.4 Живильна система
Додатковий живильний вал розміщений після шпулярника, ниткообрізчиків (датчиків обриву ниток перед першим живильним приладом, цьому живильному приладі використовуються притискні ролики).
Перший живильний вал розміщений після додаткового живильного приладу перед термокамерою. В живильному приладі використовуються притискні ролики.
Другий живильний вал розмішений після фрикційного веретена. Система живлення здійснюється за допомогою ремінців. Система зсуває ходу нитки в межах 10 мм дозволяє зменшити зношення ремінців.
Живлення нитки здійснюється за допомогою живильних валів, оснащених хромованими сталевими роликами.
Машина обладнана веретенами фірми "ТЕМСО" (рисунок 4.1) закритого типу з ремінним приводом. Веретена приєднуються окремо для того, щоб полегшити заправку нитки та операції по чистці.
Постійний контроль кожного окремого місця проводиться за допомогою електронних датчиків, які під’єднанні до сигнальних ламп.
На кожному приймальному рівні знаходиться замаслююча система. Швидкість замаслюючого валу регулюється за допомогою комп’ютера від 0,5 до 3 обертів/хв. На машині знаходиться бак ємкістю 40 л, який з’єднується з централізованою системою подачі замаслювача.
Приймальна група розміщена на трьох столах. Бобінотримач обладнаний фрикційними елементами для контролю щільності намотування (рисунок 4.3).
Для того, щоб дістатися до високих частин машини, вона обладнана двома візками, по одному з кожної сторони. Вздовж всієї машини вони переміщуються по рейкам. Для фіксації використовується гальмо. Для заправки нитки вздовж її шляху використовується пневматичний пістолет, який обладнаний сумкою для збору обрізків ниток.

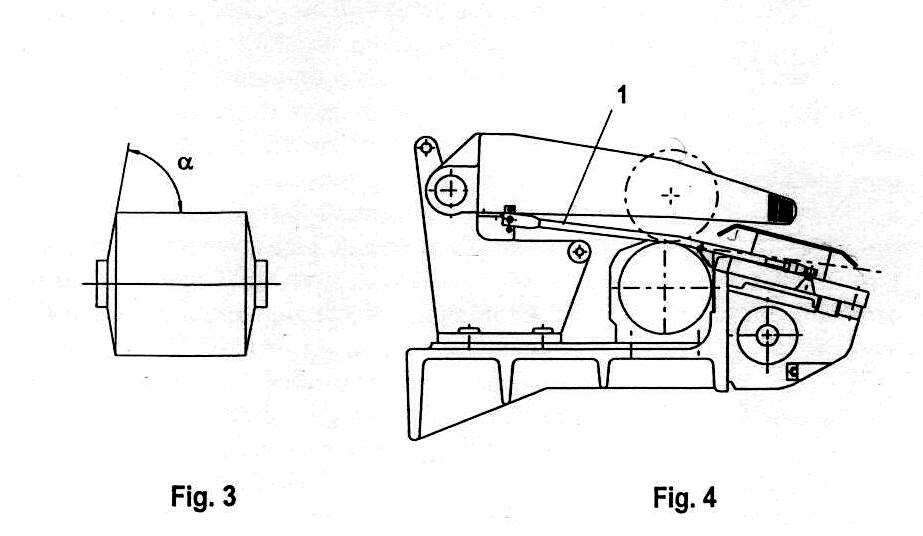

Рисунок 4.3 – Намотувальний вузол машини 3SDY
4.3 Порядок виконання лабораторної роботи
1 Ознайомитись з теоретичними відомостями.
2 Ознайомитись з конструкцією текстуруючої машини.
3 Відповісти на питання для самоперевірки;
4 Скласти звіт
4.4 Оформлення звіту
Звіт повинен містити:
1 Короткі теоретичні відомості.
2 Принципову схему машин 3SDY
3 Принципову схему намотувального вузла машини 3SDY.
4.5 Питання для самоперевірки
Які нитки є сировиною для текстуруючої машини 3SDY?
Яка лінійна щільність нитки на машині 3SDY?
Шпулі якої ваги надходить з фомровочного цеху на машину 3SDY?
Які основні операції на машині 3SDY?
Який механізм кручення використовують на машині 3SDY?
Яка кількість робочих місць на машині 3SDY?
Яка максимальна лінійна швидкість нитки на машині 3SDY?
Чим контролюється температура термокамери на машині 3SDY?
Лабораторна робота №5.
Вивчення ОБЛАДНАННЯ ДЛЯ перемотуваННЯ НИТОК
5.1 Мета роботи
Ознайомитись з конструкціями бабінажно-перемотувальних машин БП-340-О та «Полікон». Ознайомитись з кінематичною схемою машини «Полікон».
5.2 Теоретичні відомості
Однією з найкращих випускних пакувань для синтетичних ниток, у тому числі й для капронової нитки, є трьохконусне пакування із хрестовим намотуванням на картонних або пластмасових патронах (рисунок 5.1). До останнього часу всю капронову нитку випускали винятково в таких пакуваннях. Одержують це пакування на перемотувальних машинах. Оскільки перемотування нитки - розповсюджена текстильна операція, нижче будуть розглянуті лише її особливості стосовно виробництва капронових ниток.
Рисунок 5.1 - Трьохконусна пакування із хрестовим намотуванням нитки
