4 Описание лабораторной установки

Общий вид лабораторной установки представлен в приложении А рисунок 1. Стенд представляет собой передвижной стол, выполненный в виде металлического сварного каркаса 1, на котором установлена столешница 2. На столешнице размещены СВЧ – печь 4, координатное устройство 3 с датчиком 5 и микроамперметром 6. последний служит для регистрации наличия СВЧ- излучения и связан гибким проводом с датчиком координатного устройства. Координатное устройство обеспечивает четыре степени свободы и выполнено из органического стекла. Датчик состоит из фторопластового корпуса, полуволнового вибратора и выпрямительного СВЧ – диода. В столешнице имеются пазы 7 для установки сменных защитных экранов. Количество сменных экранов – шесть:

1 сетка полутомпаковая, с диаметром ячеек 2,5 мм;

2 лист алюминиевый;

3 плита асбестоцементная;

4 органическое стекло;

5 армированная резина;

6 коврик резиновый.

5 Порядок проведения работы

1. Ознакомится с мерами по технике безопасности при проведении лабораторной работы и строго выполнять их.

2. Подключить СВЧ – печь к сети переменного тока. В печь поставить тарелку с водой.

3. Установить режим работы печи: продолжительность работы 8 мин., уровень мощности – 100 %.

4. Разместить датчик в непосредственной близости от печи по оси «У». Перемещая датчик по осям «X» «Z» в пределах возможности координатного устройства. Определить зоны наиболее интенсивного излучения и с помощью микроамперметра зафиксировать их численные значения. Данные замеров занести в таблицу А 1 приложения. Построить график зависимости интенсивности излучения от расстояния.

5. Поочередно установить шесть сменных защитных экранов и фиксировать значения микроамперметра. Определить эффективность экранирования по формуле (1):

δ = × 100%, (1)

где Y – показания микроамперметра без экрана;

Yэ – показания микроамперметра с экраном.

6 Форма и содержание отчета

Отчет студента по данной лабораторной работе должен состоять из теоретической и практической частей.

Теоретическая часть включает в себя описание кратких сведений о ЭМП, а также краткой характеристики используемой лабораторной установки.

Практическая часть выполняется под руководством преподавателя. Все измерения и расчеты производятся в той последовательности, которая указана в разделе 5. Полученные данные вписываются в представленные в приложении А таблицы.

Заключение

Данное методическое указание позволит научиться определять интенсивность электромагнитного излучения СВЧ – диапазона в зависимости от различных параметров и оценить эффективность защиты от СВЧ излучения с помощью экранирования.

Список рекомендуемой литературы

1. Безопасность жизнедеятельности / под ред. Э.А. Арустамова. – М.: Издательский дом «Дашков и К», 2000.- 678 с.

2. Гост 12.1.006-84. Электромагнитные поля радиочастот. Общие требования. М.: Сб. стандартов, 1999. с. 119-164

Приложение а

(обязательное)

Таблица А1 – Интенсивность излучения СВЧ – диапазона

Номер зон	Расстояние от СВЧ - печи	Интенсивность излучения, мк Вт/см2
1
2
3

Таблица А 2 – Эффективность экранирования

Защитные экраны	Интенсивность излучения, мк Вт/см2	Эффективность экранирования, %
Сетка полутомпаковая
Лист алюминиевый
Плита асбестоцементная
Органическое стекло
Армированная резина
Резиновый коврик

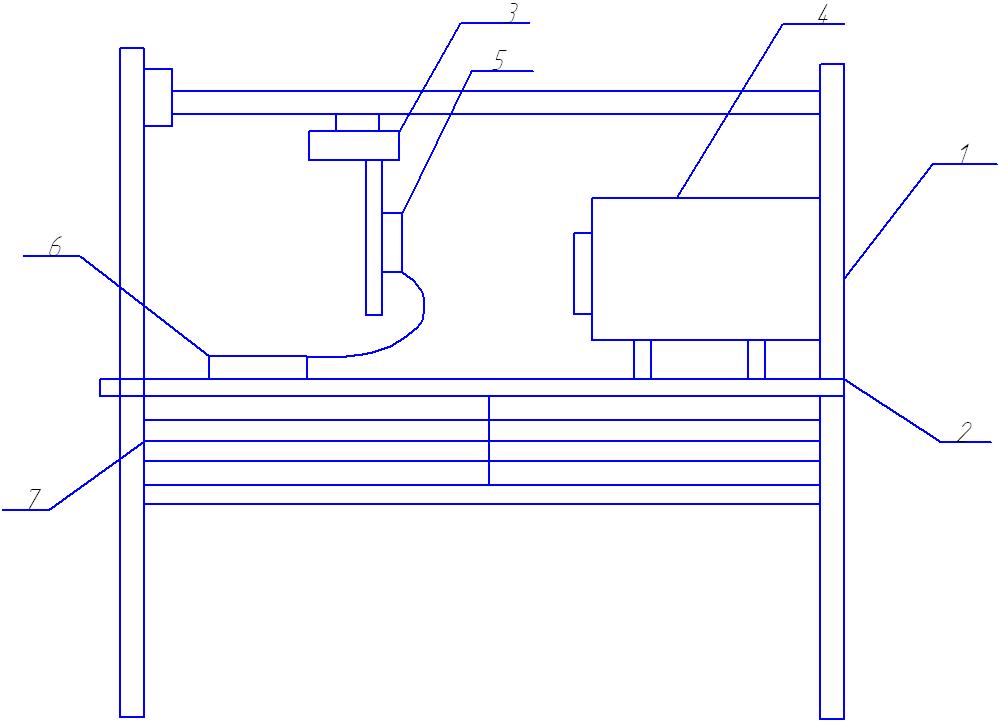

Рисунок 1 – Общий вид лабораторной установки
