Задание на выполнение домашней работы

Строящийся объект представляет сельский двухэтажный жилой дом (основной и мансардный этажи), представленный на рис. 1.

Материалы конструкций:

• стены – кирпичные с утеплителем;

• фундаменты и стены подвала – сборные бетонные блоки (опорные подушки – железобетонные);

• перекрытия, лестничные марши и площадки – сборные железобетонные;

• каркас мансардного этажа – деревянный; заполнение деревянное с минераловатным утеплителем;

• стропильная система – деревянная, кровля – металлическая.

Согласно методическим указаниям исходные данные выбираются по последней цифре номера зачетной книжки. В моем случае это 4 вариант(шифр зачетной книжки 2064). В этом случае размеры сельского дома культуры будут иметь следующие размеры: b=6 м, c=2 м, d=4 м, f=4 м, g=4 м, k=2 м, l=2 м. Соответственно a= 12 м,

e=10 м.

На первом этаже стены кирпичные, толщина наружных стен 0,56 м, в том числе кирпичная часть 0,51 м, утеплитель 0,05 м. Перегородки на обоих этажах – деревянные.

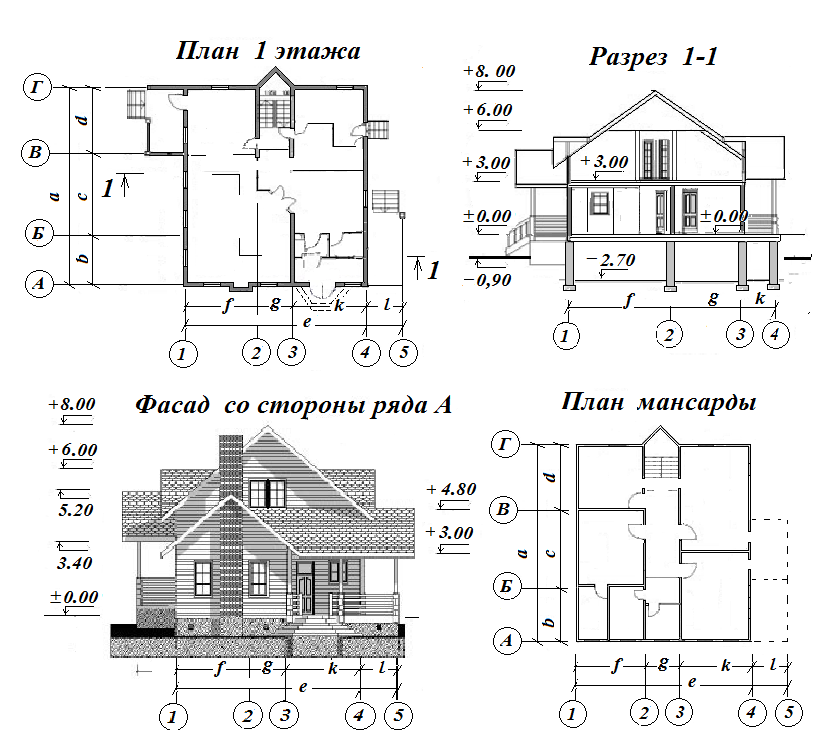

Рисунок 1 Схематические планы этажей, разрез и фасад строящегося дома

Пояснительная записка

Объемы строительных работ и их продолжительность должны определяться, исходя из рабочих чертежей и норм времени. В данной работе производятся расчеты объемов и продолжительности работ только для земляных и каменных работ. Трудоемкость остальных работ принимается, исходя из опыта проведения подобных. Общая продолжительность строительства (согласно требованию заказчика, отраженному в заключенном договоре), не должна превышать нормативной продолжительности строительства. В нашем случае она не должна превышать 5,5 месяцев. Эти данные найдены как среднеарифметическое значение для здания общей площадью 250 м², имеющего кирпичные этажи и деревянный каркас 2 этажа.

Основными работами, которые должны быть отражены в календарном графике, являются:

1. Откопка котлована – продолжительность работ определяется расчетом.

2. Устройство фундамента и стен подвала – 40 ч-дн.

3. Гидроизоляция стен подвала – 10 ч-дн.

4. Обратная засыпка пазух – 0,5 ч-дн.

5. Монтаж перекрытий подвала – 10 ч-дн.

6. Возведение стен I этажа – продолжительность работ определяется расчетом.

7. Монтаж перекрытий I этажа 10 ч-дн.

8. Устройство несущей части конструкций мансардного этажа – 30 ч-дн.

9. Устройство утеплителя и кровли мансардного этажа 40 ч-дн.

10. Столярные и стекольные работы (устройство перегородок, установка деревянных перегородок, дверных и оконных заполнений, остекление) – 20 ч-дн.

11. Сантехнические работы – 20 ч-дн .

12. Электротехнические работы – 15 ч-дн.

13. Отделочные работы 60 ч-дн.

14. Благоустройство 15 ч-дн.

15. Подготовка к сдаче и сдача в эксплуатацию –5 ч-дн.

Количество рабочих для каждого этапа работ различно. Для работы на экскаваторе и автокране принимаются по 1 работнику, работающему в 1 смену. Эти данные отражены в таблице 1 и в линейном календарном графике.

Таким образом, для выполнения подготовительных работ условно принимается продолжительность в 11 дней при численности рабочих равной 4 человека, работающими в одну смену.

Трудоемкость земляных и каменных работ определяют, используя выписки из различных нормативных документов. При этом учитываются следующие дополнительные указания:

1. Объем котлована определяется с учетом откосов крутизной 1:05, располагающимся по всему периметру котлована. Таким образом вывоз грунта не предусматривается.

2. Экскаватор принимаем с оборудованием драглайн с ковшом 0,6 м³. Грунт принимаем II группы.

3. Продолжительность разработки котлована принимается по формуле:

(1)

где t – продолжительность работ в днях;

Т – трудоемкость на весь объем в чел-час (маш-час) по ЕНиР;

N – количество используемых машин (экскаваторов);

А – число смен в сутки;

k_в– коэффициент выработки (перевыполнение плановых заданий).

Объем раскопки высчитываем так. По периметру дома длина раскопки получается 44 м. Ширина раскопки составляет 0,6 м (ширина стен 0,56 м), глубина – 4 м. Перемножаем эти значения и получаем: 44м*0,6м*4м=105,6 м³. Используем 1 экскаватор с ковшом 0,6 м³, норма времени которого составляет 2 чел-часа на 100 м³. Исходя из этого на весь объем раскопки затратится 2,112 чел-часа. Принимаем 1 смену в сутки, коэффициент выработки равен 1.

Подставляя известные значения в формулу получаем:

= =0,264 дня

Принимаем, что на откопку котлована требуется 0,5 дня при 1 экскаваторе, работающем в 1 смену.

4. Объем каменных работ (кирпичной кладки) определяем по рис. 1 с учетом задания. Каменные работы проводятся только на I этаже, включая фронтон (толщина наружных стен – 2 кирпича, внутренних – 1,5 кирпича). Затраты времени на установку утепляющих плит при кирпичной кладке учитываем приближенно, увеличивая норму времени на кладку на 15%. Стены в подвале выполняются из бетонных блоков (их объем можно не определяем, так как продолжительность возведения подвала определяется приближенно без расчета).

5. Продолжительность каменных работ принимается по формуле:

(1)

где t – продолжительность в днях;

Т – трудоемкость на весь объем в чел-час по ЕНиР;

N – количество каменщиков в звене;

А – число смен в сутки;

k_в– коэффициент выработки (перевыполнение плановых заданий).

При определении трудоемкости Т кирпичные стены дома можно относим к средней сложности.

Объем наружней кладки за вычетом проемов и с фронтоном составляет около 67 м² (44м - длина кладки, 3 м – высота кладки, 0,51 м – ширина кладки). Умножая данное значение на норму времени для толщины стен в 2 кирпича для кладки с расшивкой (3,7 чел-часа), получаем, что на весь этот объем необходимо затратить 247,9 чел-часа.

Объем внутренней кладки составит около 18 м³ (16 м – длина кладки, 3 м – высота кладки, 0,375 м – толщина кладки). Умножая это значение на норму времени для толщины стен в 1,5 кирпича для кладки под штукатурку (находим как среднее арифметическое для кладки в 1 кирпич и для кладки в 2 кирпича) – 3,45 чел-часа, получим, что на весь этот объем затрачивается 62,1 чел-часа.

Количество каменщиков в звене принимаем 2, число смен – 1, коэффициент выработки -1.

Получаем:

= =19,4 дня

Полученное значение высчитываем с учетом затрат времени на установку утепляющих плит, увеличивая норму времени на кладку на 15%. В итоге получаем значение – 22 дня.

Перед составлением линейного календарного графика составим таблицу продолжительности работ.

Для подготовительных работ используем 4 человека, для устройства фундамента и стен подвала - 4 чел., для гидроизоляции стен подвала – 2 чел., для обратной засыпки пазух – 2 чел., для монтажа перекрытий подвала – 3 чел., для монтажа перекрытий I этажа – 3 чел., для устройства несущей части конструкции мансардного этажа – 3 чел., для устройства утеплителя и кровли мансардного этажа – 3 чел., для столярных и стекольных работ – 2 чел., для сантехнических работ – 2 чел., для электротехнических работ – 2 чел., для отделочных работ – 4 чел., для благоустройства – 3 чел., для подготовки к сдаче и сдача в эксплуатацию – 1 чел.

таблица 1 Продолжительность работ

№ п/п

Наименование видов работ или объектов

Обоснование

Объем

Трудоемкость ч-час (м-час)

Наименование ведущих механизмов и их количество

Число исполнит ×число смен в сутки

Продолжительность,дней (месяцев)

ед. измер.

количество

на единицу измер.

на весь объем

машины

количество

1

Подготови-тельный период

СНиП 1.04.03-85* ч.II разд. 3

м2 общей площади

110

–

–

бульдозер

1

4×1

11 (0,5)

2

Откопка котлована

ЕНиР Е2-1-7

100м3

1,06

2 (2)

2,11

экскаватор, ковш 0,6м3

1

1×1

0,5 (0,02)

3

Устройство фундамента и стен подвала

Местный опыт строительства

–

–

–

40

Автокран

1

4×1

10 (0,45)

4

Гидроизоляция стен подвала

Местный опыт строительства

–

–

–

10

–

–

2×1

5 (0,23)

5

Обратная засыпка пазух

Местный опыт строительства

–

–

–

0,5

–

–

2×1

0,5 (0,02)

6

Монтаж перекрытий подвала

Местный опыт строительства

–

–

–

10

–

–

3×1

3 (0,14)

7

Возведение наружных и внутренних стен I этажа с установкой утепляющих плит

ЕНиР § Е3

1м3

67, 18

3,7, 3,45

310

–

–

2×1

22 (1)

8

Монтаж перекрытий I этажа

Местный опыт строительства

–

–

–

10

–

–

3×1

3 (0,14)

9

Устройство несущей части конструкции мансардного этажа

Местный опыт строительства

–

–

–

30

–

–

3×1

10 (0,5)

10

Устройство утеплителя и кровли мансардного этажа

Местный опыт строительства

–

–

–

40

–

–

3×1

13 (0,6)

11

Столярные и стекольные работы

Местный опыт строительства

–

–

–

20

–

–

2×1

10 (0,5)

12

Сантехнические работы

Местный опыт строительства

–

–

–

20

–

–

2×1

10 (0,5)

13

Электротех-нические работы

Местный опыт строительства

–

–

–

15

–

–

2×1

7,5 (0,34)

14

Отделочные работы

Местный опыт строительства

–

–

–

60

–

–

4×1

15 (0,68)

15

Благоустройство

Местный опыт строительства

–

–

–

15

–

–

3×1

5 (0,23)

16

Подготовка к сдаче и сдача в эксплуатацию

Местный опыт строительства

–

–

–

5

–

–

1×1

5 (0,23)

Затем составляем линейный календарный график и для оптимизации календарного плана - график движения рабочей силы. В нашем случае календарный график оптимизируем по равномерности использования рабочей силы.
