1. Выбор схемы соединения линий электрической сети.

Выбор схемы электрической сети производится одновременно с выбором напряжения и заключается в определении размещения подстанций, связей между ними, предварительной разработке принципиальных схем подстанций, определении числа и мощности трансформаторов на подстанциях и сечений проводов линий электропередачи. Выбор схемы производится на перспективу 5-10 лет.

Топология электрических сетей развивается в соответствии с географическими условиями, распределением нагрузок и размещением энергоисточников. Многообразие и несхожесть этих условий приводят к большому количеству конфигураций и схем электрической сети, обладающих различными свойствами и технико-экономическими показателями.

Осуществим экономическую оценку варианта, для чего выполним технико-экономический расчет.

2. Технико-экономический 1 варианта расчет развития сети.

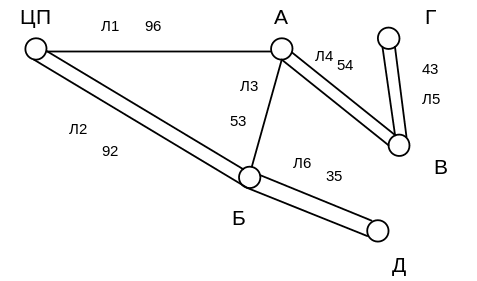

Рис.1. Карта-схема развития электрической сети. Масштаб 1 см=16 км.

2.1. Выбор номинального напряжения новых линий.

Принимаем номинальное напряжение новых линий равным 110 кВ

2.2. Определение сечений проводов новых линий электропередачи.

Нагрузка подстанций:

П/ст Г

П/ст Д

Потокораспределение по новым линиям:

Потокораспределение по новым линиям:

ЛЭП В – Г = Sг =

ЛЭП Б – Д = Sд =

Район по гололеду рассматриваемой электрической сети II. Опоры линий электропередачи выбираются железобетонные.

Токовая нагрузка по новым линиям

Расчетный ток в линии В-Г:

Расчетный ток в линии Б-Д:

Где n – число цепей линии электропередачи

α₁ – коэффициент увеличения тока при эксплуатации

Для рассматриваемого варианта расчетные токи в линиях в режиме максимальных нагрузок приведены в таблице 1.

Табл.1. Расчетные токи в линиях в режиме максимальных нагрузок.

Линия электропередачи	В-Г	Б-Д
Расчетный ток, А	67,95	185,44

Сечения проводов новых линий выбираются по экономической плотности тока.

Экономические сечения проводов новых ЛЭП вычисляются:

Для линии В-Г:

Для линии Б-Д:

Выбираем из стандартных марок провода с ближайшим сечением

В таблице 2 приведены выбранные сечения.

Табл.2. Сечения проводов новых линий электропередачи.

Линия электропередачи	В-Г	Б-Д
Марка и сечение проводов	АС-95	АС-240

Проверка сечений проводов по допустимой токовой нагрузке по нагреву.

При выходе из строя одной цепи по оставшейся должна передаваться прежняя мощность, т.е. ток линии увеличивается в два раза по сравнению с нормальным режимом.

ЛЭП В-Г:

I_рм = 2·I_p = 2·67,95 = 135,5 A;

Для провода АС-95 допустимый ток I_доп = 330 А

I_доп > I_рм, т. е. данный провод проходит по условию нагрева.

ЛЭП Б-Д:

I_рм = I_p = 185,44·2=370,88 A;

Для провода АС-240 допустимый ток I_доп=610 А

I_доп > I_рм, т. е. данный провод проходит по условию нагрева.

Расчетные данные по линиям электропередачи с выбранными проводами приведены в таблице 3.

Табл.3. Расчетные данные новых линий электропередачи.

ЛЭП	Длина	Число цепей		Марка провода
Л5	43	2	110	АС-95	0,306	0,434	2,61
Л6	35	2	110	АС-240	0,120	0,405	2,81
