5.2.2 Упруговодонапорный режим нефтяной залежи
Этот режим отличается от водонапорного тем, что отбор жидкости из пласта (нефть + вода) при разработке не полностью компенсируется внедряющейся в залежь пластовой водой. Действие напора краевых вод также проявляется, но с меньшей силой и интенсивностью. В результате идет постепенное снижение пластового давления в залежи, которое распространяется далеко за ее пределы. В области снижения давления происходит расширение как самой породы, так нефти и воды. И хотя коэффициент сжимаемости воды и породы незначителен, но площади области пониженного давления в сотни раз превышают площади залежей.
Поэтому упругие силы пласта и флюидов служат источником значительной энергии, выжимающей нефть и воду к забоям добывающих скважин. Величина жидкости, которая может быть добыта за счет упругих сил пласта и насыщающих его флюидов может быть оценена по формуле:
,
где ∆V – объем добытой жидкости за счет упругих сил пласта и флюидов, тыс. м3;
V – объем пустотного пространства залежи, тыс. м3;
- соответственно
сжимаемость среды (породы), нефти, воды,
;
Кп, Кн, Кв - коэффициенты пористости, нефтенасыщенности, водонасыщенности;
∆р - депрессия на пласт (разница между начальным и текущим давлением в залежи), МПа.
Геологические условия проявления упруговодонапорного режима:
пониженная проницаемость продуктивного пласта;
значительная фациальная неоднородность пласта;
повышенная вязкость нефти;
большие размеры залежи;
значительные отборы жидкости, которые не могут компенсироваться внедрением малоактивной пластовой воды.
Динамика показателей разработки залежей на упруго-водонапорном режиме имеет черты сходства и различия с водонапорным. Сходство – это постоянный газовый фактор, т.к. пластовое давление не опускается ниже давления насыщения, главное отличие заключается в том, что на протяжении всего периода разработки пластовое давление падает, причем тем интенсивнее, чем меньше площадь законтурной области сниженного давления.
Рост обводненности при разработке на упруговодонапорном режиме начинается раньше, уже в середине II стадии, а значение коэффициента извлечения нефти (КИН) снижается до величины 0,5 – 0,55 (рисунке 20).

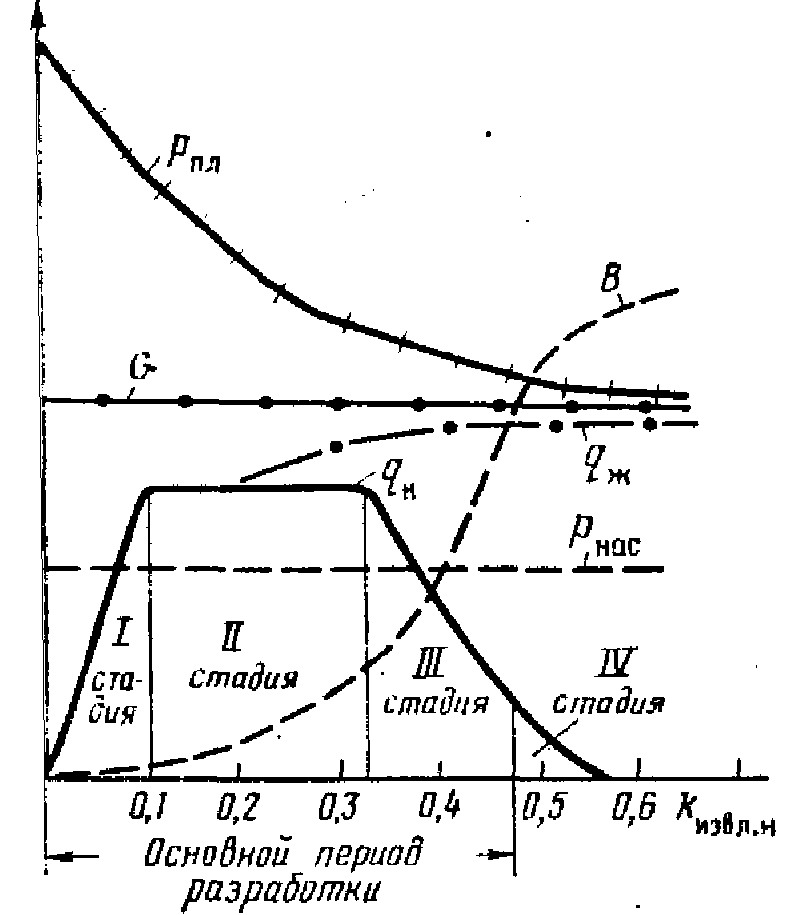

Рисунок 20 – Динамика основных показателей разработки нефтяной залежи при упруговодонапорном режиме (условные обозначения см. на рисунке 19).
5.2.3 Газонапорный режим
При газонапорном режиме вытеснение нефти нефтяной оторочки к забоям добывающих скважин происходит за счет энергии газовой шапки. Этот режим характерен для залежей, не имеющих связь с законтурной системой пластовых вод, т.е. при наличии запечатывающего слоя пород вблизи от ВНК.
В результате отбора нефти давление в залежи снижается, происходит расширение газа в газовой шапке и перемещение вниз газонефтяного контакта (ГНК) за счет поршневого вытеснения нефти газом. Сразу после начала разработки пластовое давление оказывается ниже давления насыщения нефти газом и выделившийся из нефтяной оторочки газ переходит в газовую шапку.
Объем нефтяной залежи в процессе разработки уменьшается, при этом контакт нефть – газ опускается, но площадь нефтеносности остается постоянной. Процесс разработки газонефтяной залежи характеризуется следующими показателями:
непрерывным снижением пластового давления;
резким возрастанием газового фактора в конце разработки из-за прорывов газа из газовой шапки к забоям скважин, вследствие опускания ГНК;
отсутствием воды в добываемой продукции.
При значительном снижении пластового давления в залежи на заключительной стадии разработки, возможно некоторое внедрение пластовой воды, что приведет к повышению водонефтяного контакта, что является нежелательным. Для стабилизации давления в залежи практикуют закачку добываемого с нефтью газа обратно в газовую шапку до окончания выработки нефтяной оторочки и только после этого приступают к добыче газа.
Геологические условия проявления газонапорного режима:
наличие большой газовой шапки;
значительная высота нефтяной части залежи;
высокая проницаемость пласта по вертикали;
низкая вязкость пластовой нефти;
отсутствие напора пластовых вод.
Коэффициент извлечения нефти при газонапорном режиме обычно не превышает 0,4 – 0,5, т.е. ниже, чем в первых двух режимах. Это объясняется
пониженной вытесняющей способностью газа по сравнению с высокоминерализованной пластовой водой, а также тем, что в конце разработки остается невыработанным слой нефти в нижней, самой широкой части залежи.

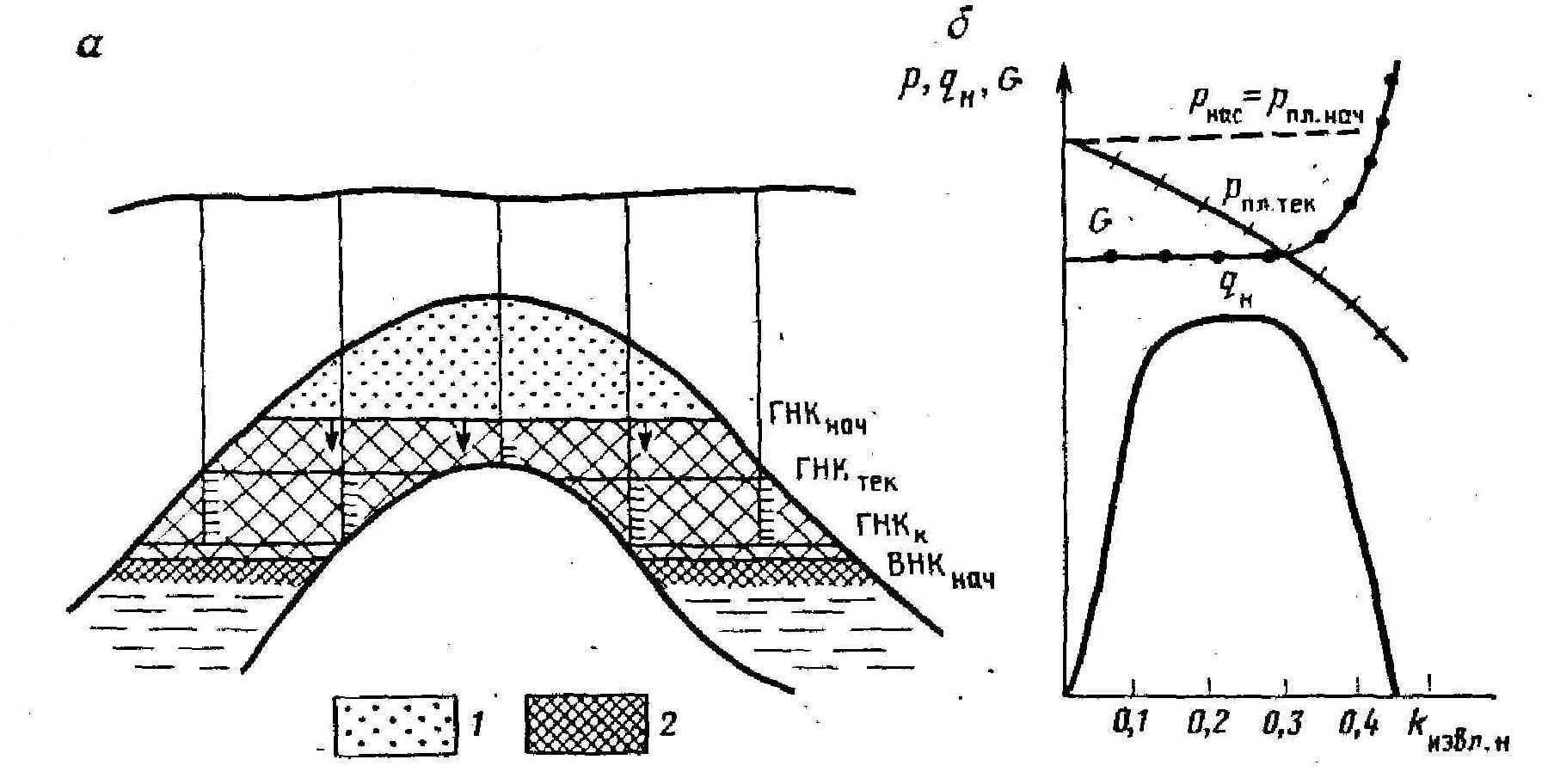

Основные параметры разработки нефтяной оторочки газонефтяной залежи показаны на рисунке 21.
а – изменение объема залежи в процессе разработки; б – динамика основных показателей разработки. Условные обозначения: 1 – газ; 2 – запечатывающий слой на границе ВНКнач.; положение ГНК: ГНКнач. – начальное; ГНКтек. – текущее; ГНКк.– конечное. Остальные условные обозначения см. на рисунке 19.
Рисунок 21 – Пример разработки нефтяной залежи при природном газонапорном режиме
