5.2 Выбор газорегуляторного пункта
В данном дипломном проекте выбран газорегуляторный пункт шкафного типа ГРПШ-04-2У1.
Шкафные газорегуляторные пункты предпочтительнее для малых населенных пунктов, с небольшим общим количеством потребителей, так как требуют меньших затрат при монтаже и эксплуатации (ГРПШ собраны и испытаны в заводских условиях).
ГРПШ-04-2У1 предназначен для редуцирования высокого или среднего давления посредством регулятора до заданного выходного давления. В данном проекте выходное давление составляет 3000Па.
В ГРПШ-04-2У1 установлен регулятор давления газа комбинированный РДНК-400, который автоматически поддерживает постоянное давление независимо от интенсивности потребления газа. При регулировании давления происходит снижение начального давления на конечное — низкое.
В РДНК-400 скомпонованы, соединены и независимо работают устройства: регулятор давления и предохранительный клапан. Регулятор давления состоит из крестовины с седлом и корпуса с мембранной камерой. Клапан через шток и рычаг соединен с мембраной регулятора, закрепленной в корпусе крышкой. На мембране находится предохранительный клапан с пружиной и гайкой. В крышке мембранной камеры имеется ниппель для сброса газа в атмосферу и стакан, в котором располагаются пружина и винт регулировочный, предназначенные для настройки выходного давления. Отключающее устройство имеет мембрану, связанную с толкателем, к которому пружиной поджат шток, фиксирующий открытое положение отсечного клапана. Настройка отключающего устройства осуществляется пружинами и с помощью вращения пробки и втулки. Подаваемый к регулятору газ среднего или высокого давления проходит через входной патрубок крестовины, седло. Проходя через щель между рабочим клапаном и его седлом, газ редуцируется до низкого давления и по выходному патрубку поступает к потребителю.
Импульс регулируемого выходного давления от газопровода за регулятором подводится в подмембранную полость регулятора и надмембранную полость отключающего устройства. В случае повышения давления на выходе регулятора на 2,4–4,2 кПа открывается предохранительный сбросной клапан, обеспечивая сброс газа в атмосферу через «свечу». При дальнейшем повышении давления газа мембрана отключающего устройства с толкателем начинает перемещаться, выталкивая шток из зацепления со штоком. В случае повышения давления на выходе регулятора на 2,9–5,1 кПа шток полностью выйдет из зацепления со штоком отсечного клапана, который под действием пружины перекроет вход газа в регулятор.
При понижении выходного давления мембрана отключающего устройства с толкателем также вытолкнет шток из зацепления со штоком и клапан перекроет вход газа в регулятор. Пуск регулятора в работу после устранения неисправностей, вызвавших срабатывание отключающего устройства, производится вывертыванием вручную пробки и оттягиванием штока. В результате чего клапан должен перемещаться до тех пор, пока шток под действием пружины не переместится и не западет за выступ штока, удерживая клапан в открытом положении. После этого пробку необходимо ввернуть до упора.

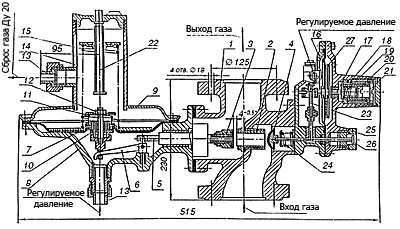

Рисунок 4 - Регулятор давления РДНК-400
1 — крестовина; 2 — седло; 3 — клапан; 4 — клапан отсечной; 5 — шток; 6 — рычаг; 7 — мембрана регулятора; 8 — корпус; 9 — крышка; 10 — клапан предохранительный; 11 — пружина; 12 — гайка; 13 — ниппель; 14 — стакан; 15 — пружина; 16 — мембрана; 17 — толкатель; 18, 19 — пружина; 20 — пробка; 21 — втулка; 22 — винт регулировочный; 23 — шток; 24 — пружина; 25 — пробка; 26 — шток; 27 — пружина.
В состав ГРПШ-04-2У1 входят также предохранительно-сбросной клапан и фильтр для очистки газа.
Предохранительный сбросной клапан КПС-Н предназначен для обеспечения сброса в атмосферу неагрессивных углеводородных газов с расходом не менее 0,5 м³/ч, при повышении давления в сети сверх заданного значения.
Фильтр газа предназначен для очистки неагрессивных углеводородных газов от механических примесей (окалины, пыли), вызывающих разрушение уплотнительных поверхностей клапанов регуляторов давления, предохранительных запорных клапанов, запорной и другой арматуры, а также засоряющих и выводящих из строя импульсные коммуникации и приборы.
Также ГРПШ-04-2У1 оборудован резервной линией редуцирования, для бесперебойного снабжения газа потребителей в случае аварийного отключения регуляторов на одной из линий или при его плановом ремонте.
