Устойчивость работы усилителя, способы повышения устойчивости

Устойчивость работы усилителя – это его способность сохранять в заданных пределах технические характеристики при воздействии дестабилизирующих факторов. Одним из видов неустойчивой работы передатчика является самовозбуждение усилителей, которое может возникать за счёт паразитных положительных обратных связей между выходными и входными цепями усилителей. Положительная обратная связь может возникать за счёт:

1. влияния мощных каскадов передатчика на маломощные.

2. общих источников питания для мощных и маломощных каскадов.

3. проходной ёмкости усилительного прибора.

Для устранения этих недостатков применяют:

1. рациональное размещение каскадов схемы,

2. экранирование,

3. уменьшение коэффициента усиления,

4. отдельные источники питания для отдельных каскадов.

5. внутри каждого каскада применяют схемы нейтрализации проходной ёмкости или схему включения усилительного прибора с общей базой (сеткой).

За счёт проходной ёмкости через Xвх протекает ток ОС, который создаёт напряжение ОС. Если это напряжение совпадает по фазе с напряжением возбуждения, то возникает ПОС.

Для уменьшения влияния проходной ёмкости применяют:

Схему нейтрализации, то есть искусственно созданную цепь ООС, которая компенсирует ПОС. Применяются мостовые схемы, баланс которых обеспечивается регулировкой нейтрадинной ёмкости Сн.
Проходную ёмкость в схеме с общей базой. Это ёмкость перехода коллектор-эмиттер, которая гораздо меньше проходной ёмкости. Схема с общей базой является наиболее устойчивой.

Тема 2.5. Генераторы свч диапазона Особенности построения генераторов свч. Специальные генераторы свч

СВЧ диапазон разбивается на следующие узкие диапазоны:

Название диапазона	Длины волн	Частоты, МГц
Метровые волны (МВ)	10…1 м	30…300
Дециметровые волны (ДМВ)	100…10 см	300…3000
Сантиметровые волны (СМВ)	10…1 см	3000…30000
Миллиметровые волны (ММВ)	10…1 мм	3·104…3·105
Субмиллиметровый	1…0,1 мм	3·105…3·106
Оптический	Короче 0,1 мм	Свыше 106

1. Катод. 2. Ускоряющий электрод. 3. Входной резонатор. 4. Выходной резонатор. 5. Входная петля связи. 6. Выходная петля связи. 7. Коллектор. 8. Винты настройки.

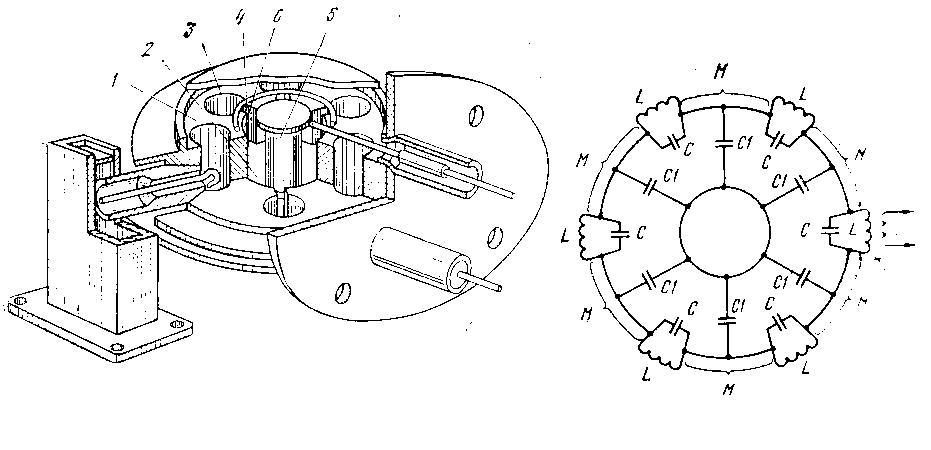

Устройство и эквивалентная схема магнетрона

1. Анодный блок. 2. Центральное отверстие. 3. Цилиндрический резонатор.

4. Щель связи. 5. Цилиндрический катод. 6. Сегмент анодного блока.

	1. Фокусирующий электрод. 2. Первый анод. 3. Второй анод. 4. Поршень настройки. 5. Элемент связи. 6. Спираль – замедляющая система. 7. Металлическая труба. 8. Сосредоточенный поглотитель. 9. Фокусирующая катушка. 10. Баллон лампы. 11. Коллектор
	1. Электронная пушка. 2. Замедляющая система. 3. Коллектор. 4. Поглотитель. 5. Фокусирующая катушка.

Диапазон СВЧ по сравнению с ДВ, СВ, КВ диапазонами имеет ряд преимуществ и особенностей:

1. Широкий диапазон частот позволяет значительно увеличить количество работающих радиостанций.

2. Возможность работы с широкой полосой излучаемых частот, то есть с применением широкополосной ЧМ.

3. Ограниченность радиуса действия прямой видимостью обеспечивает секретность передачи сообщений.

4. Отсутствие атмосферных помех.

СВЧ диапазон широко используется в радиосвязи, радиолокации, радионавигации, телевидении и радиовещании.
