Содержание
Введение……………………………………………………………………………
Исходные данные…………………………………………………………………
2.1 Параметры котла ТПЕ-217…………………………………………………….......
3. Объемы продуктов сгорания……………………………………………………..
3.1 Энтальпии продуктов сгорания…………………………………………………...
4. Тепловой баланс котла……………………………………………………………
5. Расчет воздухоподогревателя…………………………………………………….
6. Расчет топочной камеры………………………………………………………….
7. Расчет радиационных поверхностей нагрева топки…………………………..
8. Расчет распределения давлений по водопаровому тракту котла……………
9. Расчет предварительного расхода пара…………………………………………
10. Расчет водяного экономайзера………………………………………………….
11. Уточнение расхода пара и расчета экономайзера……………………………
12. Расчет ШПП………………………………………………………………………
13. Расчет КПП……………………………………………………………………….
14. Анализ надежности и экономичности котла…………………………………
15. Рекомендации по изменению конструкции котла…………………………..
Список литературы………………………………………………………………….
Введение
Целями курсовой работы являются: овладение навыками поверочных тепловых расчетов парового котла, углубление знаний о процессах, происходящих в барабанном котле, и о взаимосвязях конструктивных и режимных характеристик котла, развитие навыков работы с персональным компьютером.
2. Исходные данные
Котел ТПЕ-217;
;
;
;
.
Топливо №12.
WР=9,0;
AР=18,2;
SР=0,3;
СР=61,5;
HP=3,7;
NP=1,5;
ОР=5,8;
VГ=30;
=5700
Присосы воздуха в трактах котла:
в топке α
т=1,2в ШПП Δαш=0
в КПП Δαкпп=0
в ВЭ Δαэк=0
в РВП Δαрвп=0,2

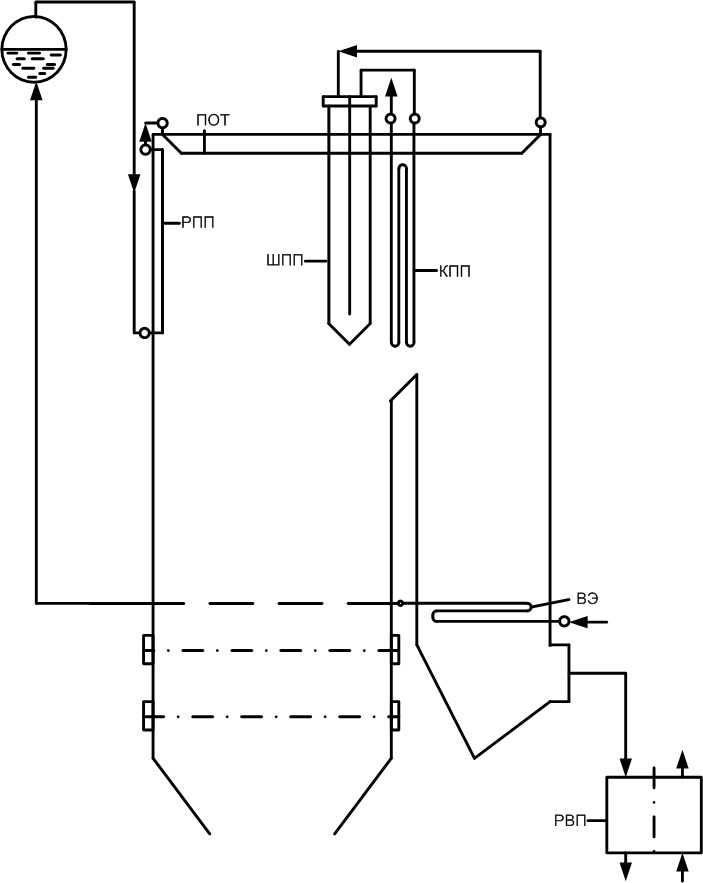

Расчетная схема котла ТПЕ – 217 представлена на рисунке 1.
Рисунок 1. Котел ТПЕ - 217
Параметры котла ТПЕ-429
Таблица №1
Топочная камера |
Значение |
КПП |
Значение |
|
Паропроизводительность, т/ч |
670 |
Диаметр труб |
32 |
|
Тип шлакоудаления |
ТШУ |
Толщина труб |
5 |
|
Диаметр труб |
60 |
Тип пучка |
Коридорный |
|
Толщина труб |
6 |
Индекс типа пучка |
1 |
|
Шаг между трубами Sтр, мм |
80 |
Число рядов по ходу газов |
24 |
|
Средняя высота горелок |
10,9 |
Поперечный шаг |
80 |
|
Расчетная высота горелок |
38,6 |
Продольный шаг |
65 |
|
Ширина фронта котла |
13,6 |
Сечение для прохода газов |
73,4 |
|
Глубина топки |
12,5 |
Сечение для прохода пара |
0,32 |
|
Площадь стенок топки |
2313 |
Площадь поверхности нагрева |
5811 |
|
Площадь потолка |
132 |
ВЭ |
|
|
Площадь настенного РПП |
310 |
Диаметр труб |
32 |
|
Площадь выходного окна |
237 |
Толщина труб |
5 |
|
Площадь ошипованных экранов |
0 |
Тип пучка |
Шахматный |
|
Средняя высота РПП |
31,4 |
Индекс типа пучка |
2 |
|
Объем топочной камеры |
5770 |
Число рядов по ходу газов |
32 |
|
ШПП |
|
Поперечный шаг |
100 |
|
Диаметр труб |
32 |
Продольный шаг |
50 |
|
Толщина труб |
5 |
Сечение для прохода газов |
82,8 |
|
Поперечный шаг |
550 |
Площадь поверхности нагрева |
5320 |
|
Продольный шаг |
36 |
Продольный шаг |
50 |
|
Высота ширм |
14,9 |
Сечение для прохода газов |
82,8 |
|
Глубина ширм |
2,8 |
Площадь поверхности нагрева |
5320 |
|
Площадь выходного сечения |
163,2 |
|
|
|
Сечение для прохода газов |
202 |
|
|
|
Сечение для прохода пара |
0,28 |
|
|
|
Площадь поверхности нагрева |
1600 |
|
|
|
Число рядов по ходу газов |
20 |
|
|
|
Число рядов по ходу газов условие |
2 |
|
|
|
ВП |
|
|
|
|
Тип ВП |
РВП |
|
|
|
Индекс ВП |
2 |
|
||
Диаметр труб |
0 |
|
||
Толщина труб |
0 |
|
||
Поперечный шаг |
0 |
|
||
Продольный шаг |
0 |
|
||
Число рядов по ходу газов |
0 |
|
||
Число рядов по ходу газов условие |
2 |
|
||
Число ходов |
0 |
|
||
Сечение для прохода газов |
59 |
|
||
Сечение для прохода воздуха |
59 |
|
||
Площадь поверхности нагрева |
18500 |
|
||
Высота ВП |
3,5 |
|
||
Эквивалентный диаметр |
9,6 |
|
||
Доля сечения, омываемая газами |
0,44 |
|
||
Доля сечения, омываемая воздухом |
0,44 |
|
||
