8. Обслуживание компрессора трактора мтз-80
Компрессор проверяют и очищают через 2000 мото-ч. Проверяют герметичность клапанов при давлении воздуха 0,49...0,686 МПа. При необходимости клапаны следует притереть к седлам. После притирки клапаны промывают керосином. При появлении в компрессоре стуков нужно проверить и, если необходимо, заменить подшипники коленчатого вала.
9. Проверка и регулировка натяжения ремня компрессора трактора т-150к
Натяжение ремня компрессора проверяют приспособлением КИ-13918 (рисунок 10), состоящим из корпуса, двух секторов, штока с рукояткой, опорного кольца, а также цилиндра и пружин внутри корпуса.
На секторе 4 (рисунок 10) нанесена шкала в виде двух наклонных линий, на одной из которых обозначены цифры 1, 2, 3, 4, 5, 6, условно обозначающие типоразмер ремня. Между линиями шкалы имеется надпись «Норма», обозначающая зону нормального натяжения ремня, расположенную между линиями. На секторе 3 нанесена справочная табличка для определенного типа проверяемого ремня. Узлы и агрегаты дизеля, привод которых осуществляется с помощью ремней, условно обозначены буквами: В вентилятор, Г генератор; К компрессор. Условнее обозначение типа ремня в табличке такое же, как и на секторе 4. Слева напротив соответствующих условных обозначений указаны марки тракторных дизелей.

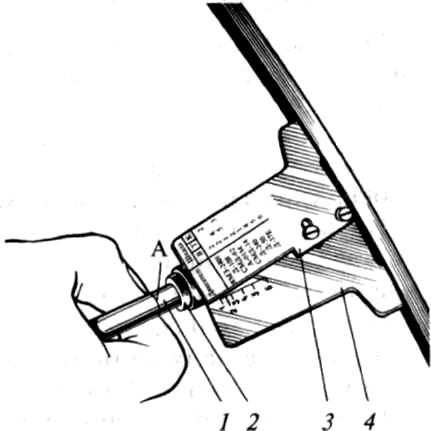

1 шток; 2 кольцо; 3, 4 секторы; А контрольная риска
Рисунок 10 — Прибор КИ-13918
Приложить приспособление КИ-13918 (рисунок 10) к наружной поверхности ремня привода компрессора в середине между шкивами так, чтобы упоры 3 и 4 плотно прижались к боковой поверхности ремня. Нажать на рукоятку штока 1 до совмещения риски А на штоке с торцом пальца 2. Усилие сжатия пружины 40 Н. При этом секторы раздвигаются на угол, соответствующий величине прогиба ремня. Снять приспособление с ремня и по шкале сектора 4 определить необходимость натяжения или ослабления ремня. При нормальном натяжении ремня контрольная грань сектора 3 не выходит за пределы линий шкалы сектора 4 в точке с условным обозначением типа ремня привода узла. Прогиб ремня должен быть 8...12 мм.
Для регулировки натяжения ремня компрессора следует отвернуть
Натяжение ремня привода компрессора на тракторе Т-150К регулируется перестановкой прокладок 6 (рисунок 11) на шкиве компрессора, а именно:
― отвернуть контргайки 5, гайки 4 и снять боковину шкива 3;
― для увеличения натяжения ремня переставить одну или две регулировочные прокладки 6 на наружную сторону боковины шкива.
Для уменьшения натяжения ремня регулировочные прокладки, установленные с наружной стороны шкива, необходимо переставить внутрь между ступицей 1 и боковиной 3 шкива;
― завернуть гайки и контргайки крепления боковины шкива, проворачивая шкив после подтяжки каждой гайки. Проверить натяжение ремня. Прогиб ремня на ветви шкив коленчатого вала — шкив компрессора должен быть в пределах 8…14 мм.

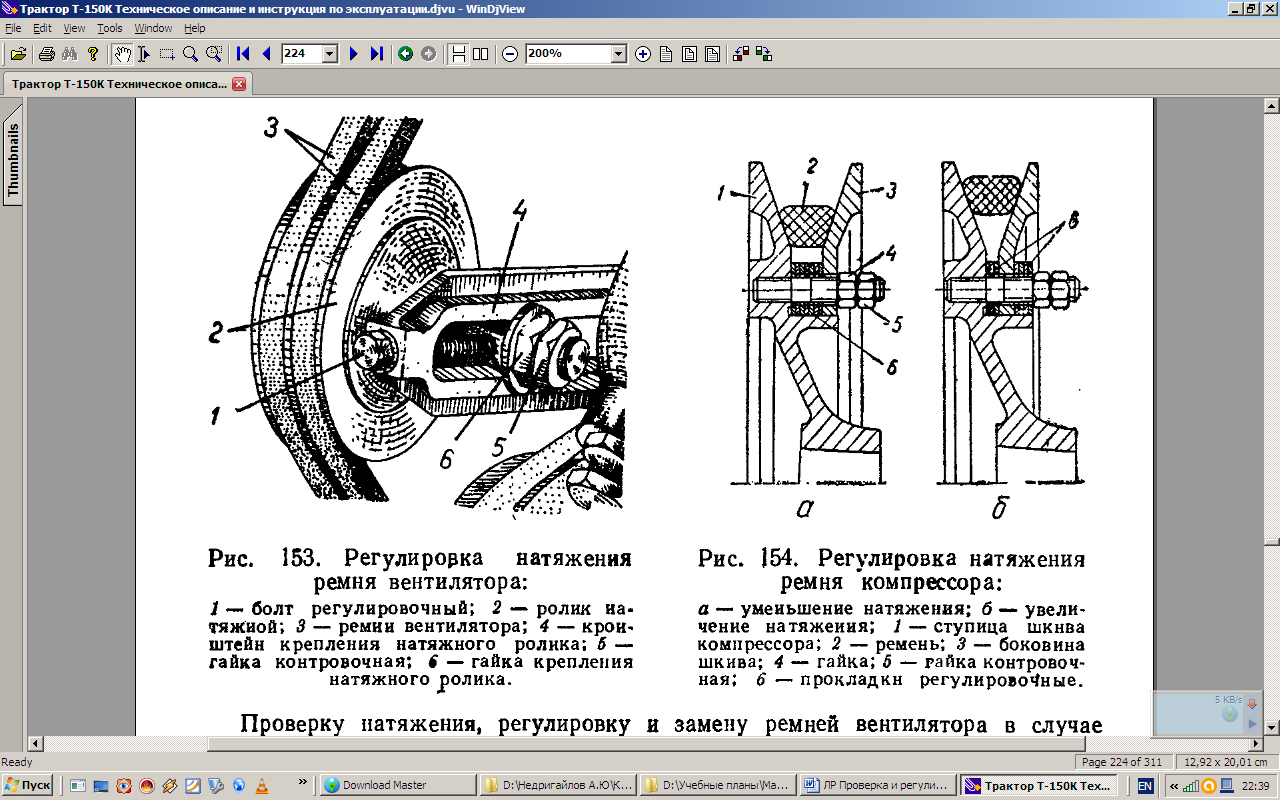

а — уменьшение натяжения; б — увеличение натяжения; 1 — ступица шкива компрессора; 2 — ремень; 3 — боковина шкива; 4 — гайка; 5 — гайка контровочная; 6 — прокладка регулировочная
Рисунок 11 — Регулировка натяжения ремня компрессора
