4.Определение осадок свайного фундамента методом послойного суммирования

Осадки определяются от расчетных нагрузок с коэффициентом надежности по нагрузке γf=1.

Осадки определяют от дополнительного давления (давления от веса конструкций), равного среднему давлению по подошве фундамента Р_II за вычетом природного давления на уровне заложения фундамента σzg0:

σzp=α·p0=α(p11-σzg0),

где α - коэффициент рассеивания напряжений, определяется по таблице (приложение I, табл. 8)

Полная осадка s определяется как сумма осадок отдельных слоев в пределах сжимаемой толщи

s = β* ∑(σzp_i*h_i)/E_i

где β – безразмерный коэффициент, принимаемый равным 0,8;

σzp i - среднее значение дополнительных вертикальных напряжений в рассматриваемом i-ом слое;

hi - толщина рассматриваемого слоя.

Толщина элементарных слоев не должна превышать 0,4 ширины

подошвы фундамента (hi ≤ 0,4b). При слоистом основании каждый элементарный слой должен включать однородный грунт.

Ширина свайного ленточного фундамента b=1,18 м, глубина заложения d=2,45 м, среднее давление по подошве pII=278,39 кПа.

Разбиваем несущий слой основания высотой 1,65 м на пять отдельных слоя мощностью hi=0,33 м ≤ 0,4b=0,4·1,18=0,47м.

Определяем величины вертикальных напряжений:

- природное давление достаточно определять на границах геологических элементов

σ zg0= γ11·h = 11,79·2,45 = 28,89кПа,

σ zg1= 28,89 + 17,8·1,65 = 58,26 кПа;

- дополнительное давление необходимо определять на границах всех элементарных слоев

σ zp 0 = 1 ·249,5 = 249,5кПа,

σ zp1 = 0,933 ·249,5 = 232,78 кПа,

σ zp2 = 0,786·249,5 = 196,11 кПа,

σ zp3 = 0,619 ·249,5 = 154,44 кПа,

σ zp4 = 0,514 ·249,5 = 128,24 кПа,

σ zp5 = 0,42 ·249,5 = 104,79 кПа,

z, м	ξ=2·z/b	α	σzg.	0,2·σzg.,	σzp,	Слой основания
			кПа	кПа	кПа
0	0	1	28,89		249,5	суглинок мягкопластичный
0,33	0,56	0,933			232,7835
0,66	1,12	0,786			196,107
0,99	1,68	0,619			154,4405
1,32	2,24	0,514			128,243
1,65	2,80	0,42	58,26	11,652	104,79
2,05	3,47	0,346			86,327	песок мелкий насыщенный водой
2,45	4,15	0,298			74,351
2,85	4,83	0,256			63,872
3,25	5,51	0,227			56,6365
3,65	6,19	0,202			50,399
4,05	6,86	0,182			45,409
4,45	7,54	0,169	78,26	15,652	42,1655
4,7	7,97	0,158			39,421	суглинок тугопластичный
4,95	8,39	0,15			37,425
5,2	8,81	0,143			35,6785
5,45	9,24	0,135			33,6825
5,7	9,66	0,13			32,435
5,95	10,08	0,126			31,437
6,2	10,51	0,12			29,94
6,45	10,93	0,116			28,942
6,7	11,36	0,111	139,69	27,94	27,6945

Таким образом, нижняя граница сжимаемой толщи находится на глубине 5,45 м от подошвы фундамента.

Осадка I-го слоя суглинка мягкопластичного

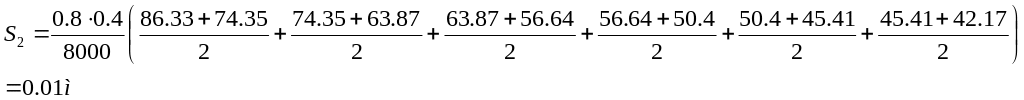

Осадка II-го слоя песка мелкого насыщенного водой

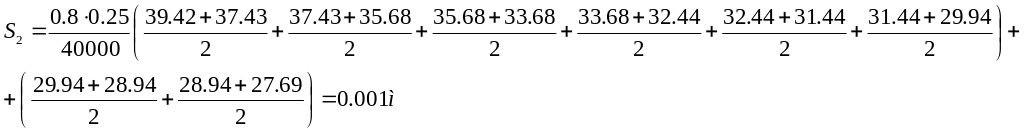

Осадка III-го слоя суглинка тугопластичного

Полная осадка фундамента

ΣS = 0,02 + 0,01+0,001 = 0,031м

S = 3,1 см < Su = 8 см (приложение I, табл. 9.)

Условие выполняется.
