4.1.10 Проектирование котлована

Размеры дна котлована:

, (4.1.29)

где L – длина здания по его крайним осям ( L= 17,9 м);

а – расстояние от оси до края фундамента (а = 0,4 м);

с – расстояние от фундамента до откоса (с = 2,1 м);

d – ширина зумфера (d = 0,5 м);

e – расстояние от зумфера до откоса (е = 0,25 м).

, (4.1.30)

где b – ширина фундамента (b = 16,8 м);

с – расстояние от фундамента до зумфера (с = 1,4 м);

d – ширина зумфера (d = 0,5 м);

e – расстояние от зумфера до откоса (е = 0,25 м).

Размеры котлована по верху (с учетом откосов):

, (4.1.31)

где h – глубина заложения фундамента (h = 2,04 м);

φ – угол внутреннего трения грунта (φ = 18⁰)

Объем котлована:

(4.1.32)

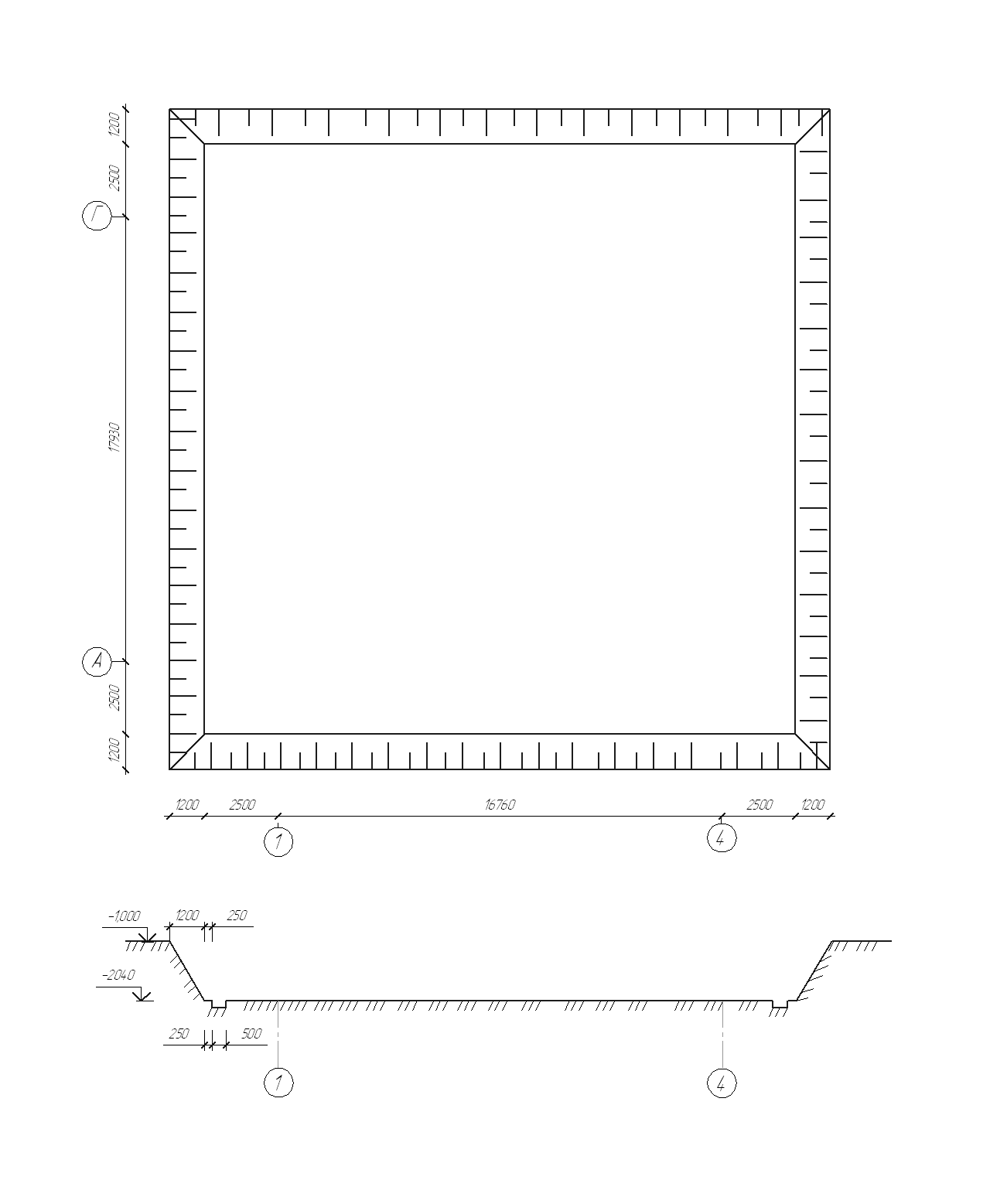

Рисунок 4.1.5

По верху котлована должна быть сделана обваловка котлована. Отрывку котлована вести с недобром грунта 20 см.. Обратная засыпка должна производится после монтажа фундаментных блоков.

4.1.11 Мероприятия по защите фундамента от грунтовых вод

Гидроизоляция конструкций подземных сооружений производится с целью предотвращения проникновения напорной и капиллярной воды внутрь помещений. От капиллярной влаги подземные помещения изолируют окрасочной гидроизоляцией в 2 слоя. Для защиты надземной части стен от сырости капиллярного поднятия влаги выполняем горизонтальную гидроизоляцию из двух слоёв рубероида на горячей битумной мастике по обрезу фундаментов. Для защиты фундамента от поверхностных вод, предусмотрена бетонная отмостка шириной 1 м.

4.1.12 Расчёт армирования фундамента

Согласно расчета принимаем ширину подошвы фундамента b = 1000 мм.

Сечение арматуры подбирают по изгибающему моменту М, определяемый в консольной части подушки при нагружении ее реактивным давлением грунта Р без учета массы блока и грунта на нем по формуле:

, (4.1.33)
