Коробка передач

Коробка передач является важным узлом в устройстве автомобиля и предназначена для передачи мощности двигателя к ведущим колесам. В процессе передачи мощности, в виде крутящего момента, происходит его трансформация (увеличение или уменьшение), изменение направления и т.д.

Второе предназначение коробки передач – отключение крутящего момента от трансмиссии, исключение – механическая коробка. В этом виде коробок отключение крутящего момента происходит при помощи отдельного узла – сцепления. Рассмотрим ниже все концепты коробок передач, их основные плюсы и минусы, перспективы. Различают основные виды коробок передач: Механическая коробка (МКПП)

Автоматическая коробка (АКПП)

Роботизированная коробка (РКПП)

Вариативная коробка (Вариатор)

Механическая коробка управляется ручным способом, это более старый вид, но очень хорошо себя зарекомендовавший, особенно у водителей, которые любят ощутить всю мощь своего железного коня. Естественный недостаток таких КПП низкий КПД, из-за трения зубьев шестерен, сопротивления трансмиссионного масла. Автоматическая коробка, так же известна и применяется давно в автомобилестроении. Переключение ступеней скорости происходит в автоматическом режиме, а вот команда на начало движения или движение задним ходом требует команды водителя. Как и у МКПП, у «автомата» небольшой КПД по тем же причинам и из-за наличия планетарных механизмов в устройстве коробки. МКПП наилучший вариант коробки, и даже роботизированная коробка передач изготовлена на её основе, но с автоматическим управлением. Управление «роботом» может даже подстраиваться под стиль вождения. Недостатки те же, что и у механики, а вот плюсов, гораздо больше. Применив два вала, удалось повысить КПД, уменьшить габаритные размеры, повысить надежность коробки. Автолюбителям пришлась по душе роботизированная коробка, а для любителей механики или просто принципиальных противников РКПП, есть возможность перехода на ручной режим управления. Вариатор – новое слово в коробках передач. Главным недостатком вариатора остается пока невозможность применения на более тяжелых моделях авто, чем малолитражки. Неоспоримое достоинство, это, конечно, простота, плавное изменение крутящего момента, довольно высокий КПД, поскольку отсутствуют пары шестерен передач, кроме «заднего хода». Автолюбители разделились практически поровну, на скептиков и любителей вариаторов, но времена МКПП постепенно уходят в прошлое и, пока будущее за «роботом» и вариатором! А там поживем – увидим!

/Механическая коробка передач (МКПП) – является устройством для передачи, преобразования и изменения направления крутящего момента от маховика двигателя. В данном виде коробки передач переключение ступеней производится направленными механическими движениями рычага переключения передач. В МКПП осуществляется ступенчатая передача крутящего момента на вторичный вал и, далее на привод колес. Ступенчатая передача подразумевает под собой определенный коэффициент передачи (передаточное число) в паре взаимодействующих шестерен ведущего и ведомого валов, в отличие, например от вариатора, у которого плавающий коэффициент передачи. Определяется передаточное число соотношением количества зубьев взаимодействующих шестерен. Самое большое передаточное число у меньшей ступени, соответствующей «первой» передаче. По количеству ступеней механические коробки переключения передач делятся на четырех ступенчатые, пяти и шести ступенчатые. 4-х ступенчатая коробка на данный момент большая редкость, а вот пяти ступка является наиболее распространённой. По количеству валов, МКПП подразделяются на трехвальные и двухвальные. Трехвальная коробка передач может применяться в автомобилях с передним и задним приводом, в то время как двухвальная более подходит для легковых авто с передним приводом. Для большегрузных автомобилей так же применяется коробка трехвальная. В коробках этого типа применяется три вала: ведущий, промежуточный и ведомый. Ведущий вал выходит из корпуса коробки, для соединения своими шлицами с диском сцепления и применяется для передачи крутящего момента на вал промежуточный.

Промежуточный вал располагается параллельно ведущему и соединен с ним при помощи шестерни, которая жестко установлена на ведущем валу. На промежуточном валу так же находится блок шестерен. Ведомый вал располагается на одной оси с ведущим, но при этом вращается независимо от него. На ведомом валу располагается блок шестерен, которые не имеют жесткой сцепки с самим валом. Между шестернями располагаются муфты синхронизаторов, которые жестко сидят на валу, но могут двигаться вдоль вала. На конце муфты синхронизатора расположены зубчатые венцы, которые в процессе работы «входят» во «внутрь» шестерни ведомого вала, таким образом, получается жесткое соединение вала и ведомой шестерни заданной передачи. В нейтральном же положении все шестерни ведущего, промежуточного и ведомого вала вращаются в холостом ходу, ведомый вал стоит на месте, поскольку венец синхронизатора не соединен с внутренним венцом шестерни. Работа синхронизатора будет описана ниже. Вилки переключения находятся в корпусе механической коробки передач, шарнирно связаны с рычагом переключения передач и предназначены для перемещения муфт синхронизаторов вдоль ведущего и ведомого вала. Корпус МКПП выполнен из легкого металла, предназначен для крепления внутри всего механизма переключения и заливки смазывающего вещества, обычно это трансмиссионное масло. В старых советских версиях коробок передач применялся нигрол. Рычаг переключения передачи может находиться непосредственно в коробке передач, или смонтированным на кузове автомобиля. В этом случае применяется дистанционное управление с помощью тросов или рычагов на шарнирах. Механизм дистанционного переключения передач в народе именуется «кулиса».

Рассмотрим принцип работы трехвальной МКПП. Крутящий момент от диска сцепления передается на первичный вал, который, как говорилось выше, передает вращение на промежуточный вал, шестерни промежуточного вращают шестерни ведомого, но сам ведомый вал не вращается. Водитель поворачивает рычаг включения передачи, например первой скорости, передвигая его влево. В этот момент выбирается нужная для включения вилка, далее происходит продольное движение рычага. Под его действием вилка начинает двигаться вдоль ведомого вала, приводя в действие синхронизатор. Синхронизатор совмещает угловую скорость вала и шестерни, после этого в действие приводится зубчатый венец, который входит в шестерню, жестко связывая ведомый вал и шестерню. Именно этот щелчок вхождения венца и фиксации ощущает на рычаге водитель. После этой процедуры крутящий момент передается на хвостовик коробки передач, далее через карданный вал на задний мост автомобиля (для заднеприводных моделей). Варьировать передаточное число можно применяя меньшее количество зубьев на ведущей шестерни и большее на ведомой, со ступенчатым изменением количества зубьев в сторону уменьшения, для ведомой. Но наступит тот момент, когда число оборотов двигателя внутреннего сгорания автомобиля приблизится к числу оборотов ведомого вала, тогда передача крутящего момента посредством шестерен теряет смысл. Именно поэтому в трехвальных коробках применяется прямая передача, то есть ведущий вал напрямую, через синхронизатор коробки передач соединен с ведомым валом, коэффициент передачи равен единице.

У двухвальных МКПП прямая передача отсутствует. Для передачи «задний ход» вводится дополнительная шестерня, которая располагается на отдельном валу и включается между промежуточным валом и ведомым, тем самым обеспечивая реверсное вращение ведомого вала. В МКПП применяются косозубые шестерни, благодаря чему происходит «мягкое» включение передач.

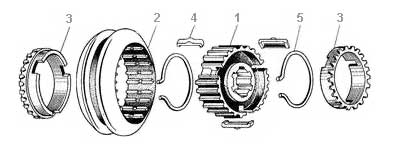

Синхронизатор коробки передач Схема устройства синхронизатора: 1 - ступица; 2 - муфта; 3 - блокировочные кольца; 4 - сухари; 5 - проволочные кольца. Как говорилось выше, синхронизатор КПП предназначен для бесшумного включения передачи путем выравнивания угловой скорости вала и шестерни. В устройство синхронизатора входит: муфта два блокировочных кольца сухари проволочные кольца Ступица жестко крепится на ведомом валу. На ступице имеются пазы для сухарей и наружные зубья. На зубьях ступицы крепится муфта при помощи сухарей, которые находятся в канавках. Сухари прижимаются кольцами или подпружиненными шариками. Блокировочные кольца находятся по краям муфты и имеют снаружи зубья. На конической поверхности блокировочных колец наносятся продольные канавки или резьба для увеличения силы трения. Работает синхронизатор так: включая передачу вилка, перемещает муфту в направлении нужной шестерни. Вместе с муфтой в сторону шестерни движется и блокировочное кольцо, благодаря усилию сухарей. Из-за разности угловых скоростей шестерни и вала на конической поверхности возникает сила трения, которая поворачивает блокировочное кольцо до упора. Зубья муфты и блокировочного кольца станут друг против друга, значит дальнейшее движение муфты, прекратится. После наступает момент выравнивания скоростей, а затем муфта свободно проходит через блокировочное кольцо и входит в соединение с внутренними зубцами включаемой шестерни, блокируя ее вместе с ведомым валом. Все - передача включена! Синхронизатор может включить поочередно две шестерни ведомого вала.
