5. Графическое оформление схем

1. Функциональная схема автоматизации

Функциональная схема автоматизации чертится в соответствии с исходными данными к курсовому проекту. Технологическое оборудование и трубопроводы на функциональной схеме автоматизации следует изображать упрощенно в сокращенном виде, опуская изображение технологических аппаратов и трубопроводов вспомогательного назначения. Так, чтобы читая схему, можно было бы ясно себе представить особенности ее функционирования как объекта автоматизации и взаимодействия с ней средств автоматизации. На технологических трубопроводах следует показать регулирующую и запорную арматуру, которая используется в управлении процессом.

Функциональные схемы автоматизации могут выполняться двумя способами:

1. С изображением щитов управления при помощи прямоугольников, расположенных в нижней части схемы. В рамках этих прямоугольников изображаются установленные на данных щитах средства автоматизации.

2. С изображением средств автоматизации на технологической схеме непосредственно у отборных или приемных устройств без обозначения щитов управления.

Рекомендуется использовать второй способ, как более простой.

На функциональной схеме контуры технологического оборудования выполняются линиями толщиной 0,6 - 1,5 мм, трубопроводы - 0,6 - 1,5 мм, приборы и средства автоматизации - 0,5 - 0,6 мм, линии связи - 0,2 - 0,3 мм, прямоугольники, изображающие щиты управления - 0,6 - 1,5 мм.

Приборы и средства автоматизации согласно ГОСТ 21.404-85 изображаются окружностями диаметром 10 мм. В верхней части окружности буквами латинского алфавита указывается технологический параметр и функции, выполняемые приборами и средствами автоматизации, а в нижней арабскими цифрами.

FIRCSA

3

F IRCSA

выполняемые функции

технологический параметр

Т - температура;

I - индикация;

F - расход;

R - регистрация;

P - давление;

C - регулирование;

L - уровень;

S - блокировка;

Q - свойства веществ.

A - сигнализация.

Рисунок 6 Расшифровка обозначений на ФСА

5.2. Структурные схемы размещения оборудования по корпусам

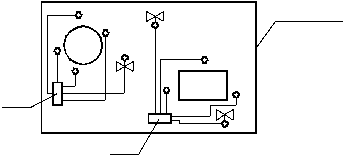

Выполняется с ориентировочным соблюдением масштабов. Показывает только основное технологическое оборудование. Места установки датчиков обозначаются точками диаметром 3 мм, исполнительных механизмов значками. Места установки технологических станций обозначаются прямоугольниками с указанием позиционного обозначения (ТС1). Каналы связи показываются тонкими линиями.

Корпус №1

Р1

Т1

ТС-1

ТС-2

Р - реактор;

Т - теплообменник.

Рисунок 7 Упрощенная схема размещения оборудования по корпусам

5.3. Структурные схемы комплекса технических средств

Структурная схема определяет состав контроллеров и СО, а также связей между ними, действия которых обеспечивают решение задач управления, регулирования, защиты, измерения и сигнализации. Показывает набор модулей и конфигурацию системы, необходимую для реализации задач управления. Указывает на расположение средств контроля и управления по объекту автоматизации и количество пунктов контроля. Указывается распределение информационной нагрузки элементами систем.
